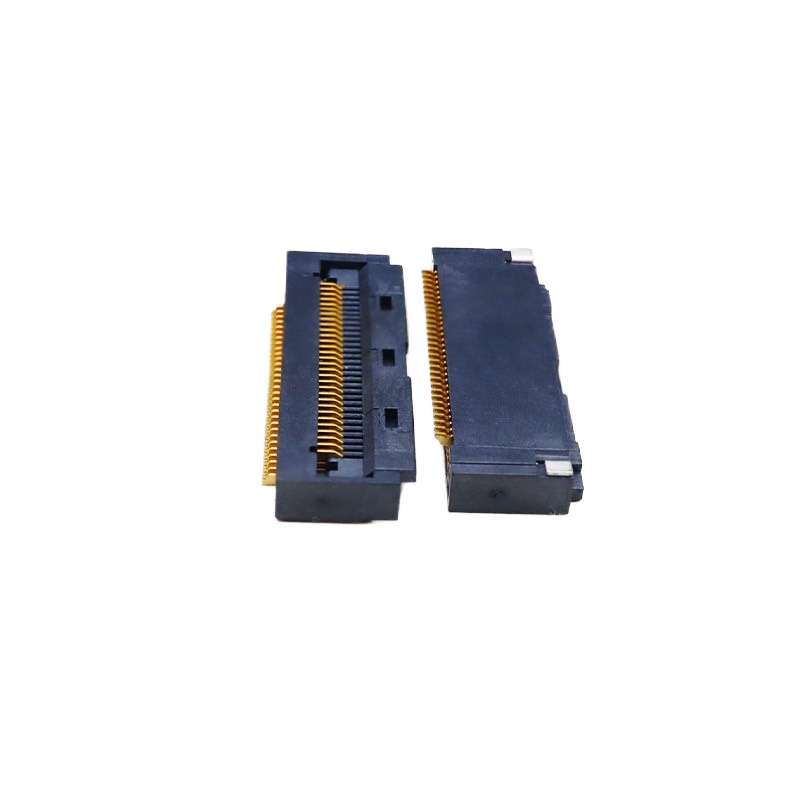

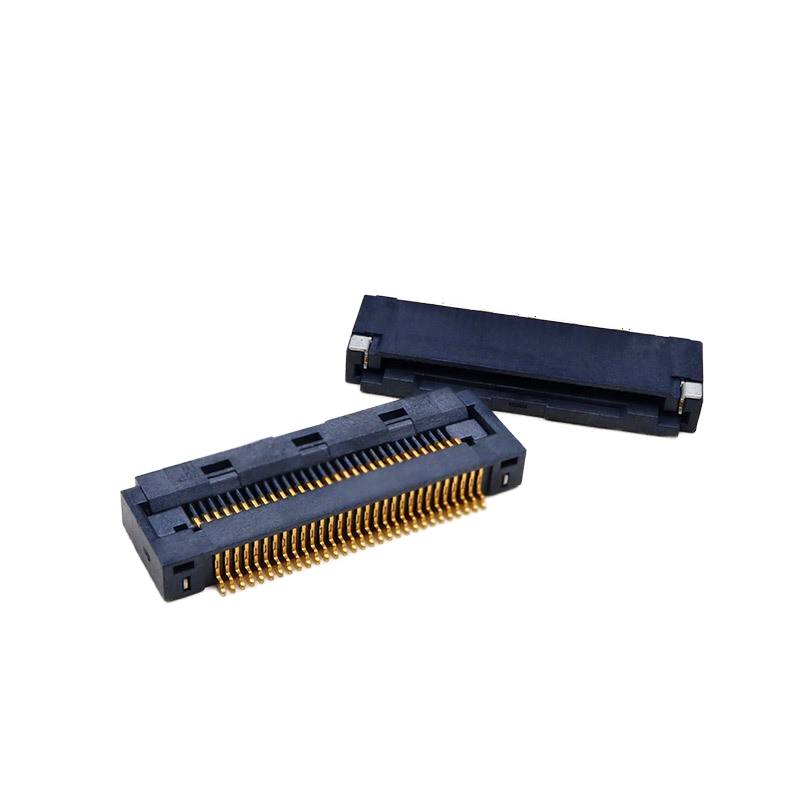

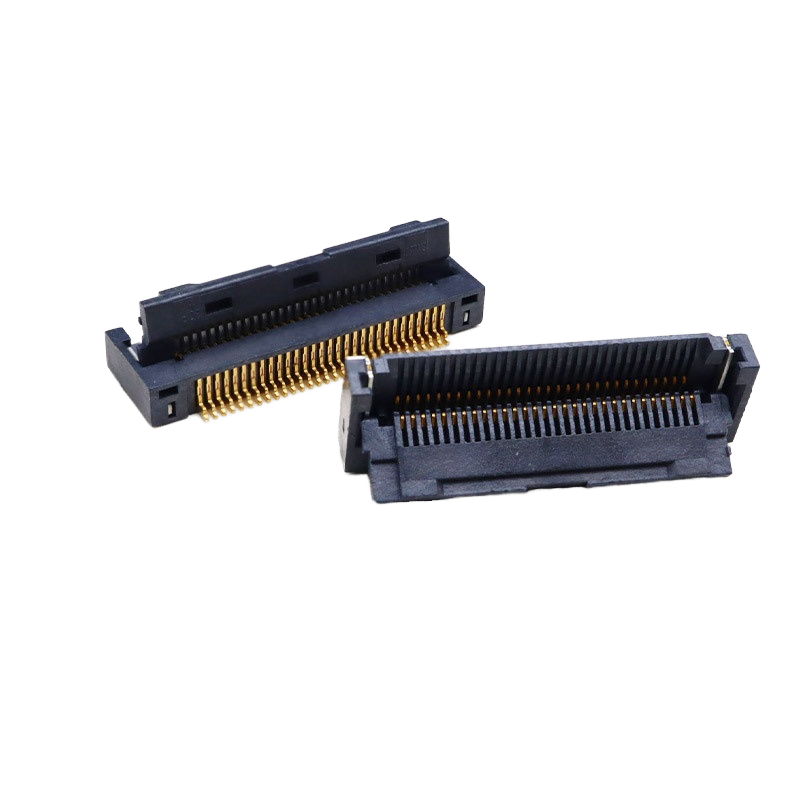

0.5mm Pitch FFC Connector Front Flip met vergrendeling Buckle 30 40 68P Flip Cover Down Connection H2.5 Zwart voor PCB-toepassing

0.5mm Pitch FFC Connector Front Flip met vergrendeling Buckle 30 40 68P Flip Cover Down Connection H2.5 Zwart voor PCB-toepassing

Plaats van herkomst:

Guangdong, China

Merknaam:

XTKCONN

Certificering:

CE,SGS,ROHS,ISO9001

Modelnummer:

FPC**-T1T1-00**-C

Neem contact met ons op
Vraag een offerte
Productdetails
Materiaal:
LCP
Eindmateriaal:
Fosforbrons, verguld
Type:
FFC & FPC connector
Sollicitatie:
PCB
Pakket:
Spoel Verpakking
Picth:
0,5 mm
Betaling en verzendvoorwaarden
Min. bestelaantal
10 STUKS
Prijs
Negotiable price
Verpakking Details
vacuümverpakking, dozen in karton
Levertijd
5-7 dagen
Betalingscondities
L/C, T/T, Payyal
Levering vermogen
4KK stuks
Productbeschrijving

0,5 mm Pitch FFC Connector Front Flip met Vergrendelingsgesp

30P / 40P / 68P | Flip Cover Beneden Verbinding | H2,5 | Zwart


✅Product Hoogtepunten

1,Betrouwbaar ZIF / Non-ZIF Vergrendelingsgesp Mechanisme
Front flip vergrendelingsontwerp klemt de FFC-kabel stevig vast. Voorkomt kabel losraken en signaaluitval onder continue trillingen; anti-vibratietestrapport beschikbaar. Lost het veelvoorkomende faalpunt van goedkope flip FFC-connectoren op.
2. Lage Profiel H2,5 mm Hoogte
Compacte 2,5 mm gemonteerde hoogte, bespaart verticale PCB-ruimte voor slank apparaatontwerp.
3,0,5 mm Fijne Pitch, Beneden Verbinding Flip Cover
Front flip-down type, eenvoudige FFC-invoeging, geen extra buigruimte nodig.
4. Zwarte Behuizing, Meerdere Pin Opties: 30P, 40P, 68P
Klaar standaard pin-aantallen voor snelle selectie.



Technische Specificatie Tabel

Categorie Item Spec
Elektrische Prestaties Pitch 0,5 mm

Nominale Stroom 0,5A per contact

Nominale Spanning 50V AC/DC

Isolatieweerstand ≥1000 MΩ

Contactweerstand ≤30 mΩ

Weerstandsspanning 250V AC gedurende 1 min
Mechanische Prestaties Montagehoogte H2,5 mm

Structuur Front Flip, Beneden Verbinding, Vergrendelingsgesp

Duurzaamheid (Koppelcycli) ≥20 cycli

Vibratietest Voldoet aan de automotive vibratiestandaard; testrapport beschikbaar
Materiaal & Plating Behuizing Zwart LCP, UL94V-0 Vlamvertragend

Contact Terminal Fosforbrons

Contact Plating Goudplating op contactgebied; Tinplating op soldeertail
Omgeving Bedrijfstemperatuur -40℃ ~ +85℃

Opslagtemperatuur -20℃ ~ +60℃
Soldeerhandleiding Soldeermethode SMT Reflow Soldeer

Piek Reflow Temp Max 260℃ (binnen 10s)

🔄 Kruisverwijzing & Equivalent Vervanging

Direct alternatief voor internationale mainstream 0,5 mm front flip down FFC-connectoren van wereldwijd bekende merken. Pin-toewijzing, footprint & mechanische afmetingen compatibel. Verlaag uw BOM-inkoopkosten zonder PCB-layout opnieuw te ontwerpen.

Opmerking: Verifieer de afmetingen & vibratievereisten voor automotive aangepaste projecten vóór massaproductie.

0.5mm Pitch FFC Connector Front Flip met vergrendeling Buckle 30 40 68P Flip Cover Down Connection H2.5 Zwart voor PCB-toepassing

0.5mm Pitch FFC Connector Front Flip met vergrendeling Buckle 30 40 68P Flip Cover Down Connection H2.5 Zwart voor PCB-toepassing

0.5mm Pitch FFC Connector Front Flip met vergrendeling Buckle 30 40 68P Flip Cover Down Connection H2.5 Zwart voor PCB-toepassing


📍 Productkenmerken

  1. Front flip vergrendelingsgesp structuur, optionele ZIF / Non-ZIF versie
  2. Flip cover down verbinding, handige FFC-kabelassemblage
  3. H2,5 low-profile ontwerp, ideaal voor slanke consumenten- & automotive modules
  4. LCP zwarte isolator, hoge temperatuurbestendig voor SMT reflow
  5. 30P / 40P / 68P standaard pinnen op voorraad


Meer types ter referentie:

0.5mm Pitch FFC Connector Front Flip met vergrendeling Buckle 30 40 68P Flip Cover Down Connection H2.5 Zwart voor PCB-toepassing

🏆 Product Voordelen

  1. Anti-vibratie vergrendelingsstructuur: Vermijd intermitterende signaalstoringen veroorzaakt door een losse FFC-kabel, waardoor het retourpercentage in het veld aanzienlijk wordt verminderd.
  2. Standaard PCB-voetafdruk, drop-in vervanging, geen PCB-bewerking nodig.
  3. Hoge temperatuur LCP-behuizing, stabiele prestaties tijdens het SMT reflow-proces.
  4. Strikte consistentie voor massaproductie, minder defectenpercentage.
  5. Meerdere pinopties om uw projectontwikkelingscyclus te verkorten.


🏠 Toepassingsscenario's

  • Automotive on-board display, auto-instrumentenpaneel, voertuigregelmodule
  • Notebook, tablet, draagbare consumentenelektronica
  • LCD / OLED-displaymodule
  • Medische draagbare apparatuur
  • Smart home bedieningspaneel
  • Industriële slanke display-unit


📦 Verpakking

  • Tape & Reel (Rol): Standaard reliëfdragerband, geschikt voor SMT automatische pick-and-place machines, direct geladen op de productielijn van de klant voor massamontage.
  • Tube (Buisverpakking): Plastic buisverpakking, voornamelijk voor prototypes, kleine batches proefruns, of handmatige assemblage scenario's.

0.5mm Pitch FFC Connector Front Flip met vergrendeling Buckle 30 40 68P Flip Cover Down Connection H2.5 Zwart voor PCB-toepassing

0.5mm Pitch FFC Connector Front Flip met vergrendeling Buckle 30 40 68P Flip Cover Down Connection H2.5 Zwart voor PCB-toepassing

⏱️ Levertijd

  • Monsterbestelling: 3 werkdagen
  • Massaproductiebestelling: 1-3 weken, afhankelijk van de hoeveelheid & aangepaste vereisten


🏭 Fabrieks Certificeringen & Aangepaste Service

  • Certificeringen: RoHS, REACH, UL94V-0
  • MOQ: Lage MOQ voor massabestellingen
  • Monsterbeleid: Gratis monsters beschikbaar, snelle monsterlevering
  • Aangepaste Service: Aangepaste pin-aantal, plating dikte, aangepaste vergrendelingsstructuur, Non-ZIF versie, aangepaste markering beschikbaar.


📖 Klant Selectiegids

  1. Bevestig pin-nummer: 30P /40P /68P standaard; neem contact met ons op voor andere aangepaste pin-aantallen
  2. Bevestig vergrendelingstype: Kies ZIF of Non-ZIF volgens uw assemblageproces
  3. Toepassingsomgeving: Vraag voor automotive projecten een anti-vibratietestrapport aan vóór validatie
  4. FFC-kabel: Combineer met 0,5 mm pitch FFC-platte kabel
  5. PCB-voetafdruk: Gebruik onze verstrekte tekening voor verificatie van de PCB-lay-out
  6. Reflow solderen: Volg ons soldeerprofiel om vervorming van de behuizing te voorkomen

0.5mm Pitch FFC Connector Front Flip met vergrendeling Buckle 30 40 68P Flip Cover Down Connection H2.5 Zwart voor PCB-toepassing

0.5mm Pitch FFC Connector Front Flip met vergrendeling Buckle 30 40 68P Flip Cover Down Connection H2.5 Zwart voor PCB-toepassing


Veelgestelde Vragen


1. Kan ik een monsterbestelling hebben?
Ja, we verwelkomen monsterbestellingen om te testen en de kwaliteit te controleren. Gemengde monsters zijn acceptabel.


2. Kunt u uw producten maken volgens onze vraag?
Ja, de specificaties van producten kunnen worden aangepast als u aan onze MOQ kunt voldoen.


3. Hoe garandeert u de kwaliteit van uw producten?
1) We beloven dat binnen 30 dagen na een kwaliteitsprobleem, we u een terugbetaling zullen geven.

2) Strikte inspectie tijdens de productie.

3) Strikte steekproefinspectie van producten vóór verzending, en intacte productverpakking is gegarandeerd.


4. Wat zijn onze productcertificeringen?
ISO9001 en enkele andere ROHS-certificeringen.


5. Hoe lang kan ik de goederen krijgen?
De meeste goederen zijn op voorraad; levertijd is ongeveer 1-5 dagen na ontvangst van betaling. Voor aangepaste vereisten zal de tijd iets langer zijn, zoals we hebben bevestigd.


6. Welk soort logistiek gebruikt u voor levering?
We leveren voornamelijk goederen via DHL, UPS, FEDEX, EMS en andere expressleveringen. We zullen de meest kosteneffectieve logistiek voor klanten kiezen. Ook ondersteund goederen opgehaald door uw expediteur.


7. Waarom zou u bij ons kopen?
We hebben 16 jaar branche-ervaring. We hebben samengewerkt met duizenden bedrijven. Productkwaliteit is betrouwbaar.


8. Welke producten verkoopt uw bedrijf voornamelijk?
De belangrijkste producten van ons bedrijf zijn FFC/FPC-connectoren / Wafer-connector / SIM-kaartconnector / Geheugenkaartconnector / USB-connector / Type C-connector / HDMI-connector / RJ45-serie / B naar B-connector en Pin-header-connectoren, enzovoort.
