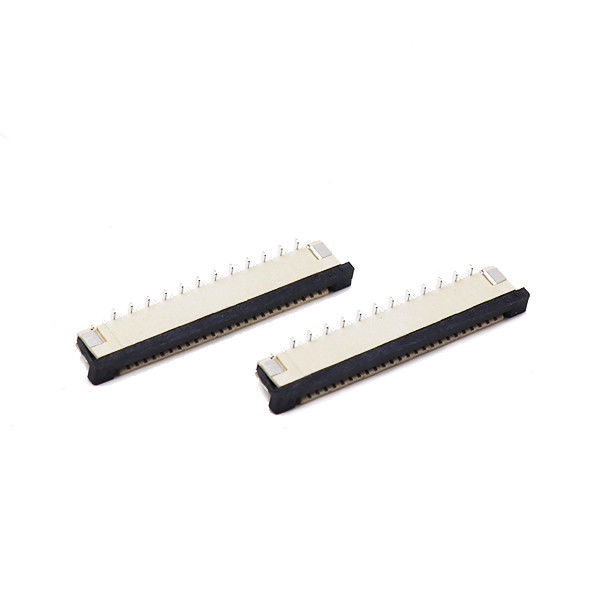

Name: 4-50 speld 1.0mm Hoogtefpc FFC Schakelaar Verticale FPC om Schakelaar in te schepen
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: FPC ** - L*T1-0000-A
Price: 4.01 USD
Availability: InStock

Huis > Producten > De Schakelaar van FFC FPC >

4-50 speld 1.0mm Hoogtefpc FFC Schakelaar Verticale FPC om Schakelaar in te schepen

1.0mm FPC FFC Schakelaarverticaal

50 de Verticaal van de speldfpc FFC Schakelaar

1.0mm FPC om Schakelaar in te schepen

Plaats van herkomst:

Guangdong, China

Merknaam:

XTKCONN

Certificering:

CE,SGS,ROHS,ISO9001

Modelnummer:

FPC ** - L*T1-0000-A

Neem contact met ons op

Vraag een offerte

4-50 speld 1.0mm Hoogtefpc FFC Schakelaar Verticale FPC om Schakelaar in te schepen

Productdetails

Toonhoogte:

1,0 mm

Type:

ZIF S/A omgekeerd type

Posities:

4-50-pins

Vergrendelingstype:

Slide Lock

Beplating:

Blokkerij

Terminal/contactpersoon:

Koperlegering

Markeren:

1.0mm FPC FFC Schakelaarverticaal

50 de Verticaal van de speldfpc FFC Schakelaar

1.0mm FPC om Schakelaar in te schepen

Betaling en verzendvoorwaarden

Min. bestelaantal

500pcs

Prijs

Negotiable price

Verpakking Details

vacuümverpakking, dozen in karton

Levertijd

5-7 dagen

Betalingscondities

L/C, T/T, Payyal

Levering vermogen

4KK PCs

Gerelateerde producten

FPC/FFC-connector 4.65mm Hoogte 0.5mm Pitch 0.8A 200V AC/DC -40C~80C PCB-connectoren

Vind de beste prijs

0.5mm FPC-connector 5.4H FFC-draadconnectoren Vlakkabel voor aanraakscherm

Vind de beste prijs

2.2H Flip Cover Butterfly Lock Flat Flexible Cable Socket PCB 0,5 mm Pitch 2.2H FFC/FPC Connector

Vind de beste prijs

0,5 mm pitch 60-pins verticale positieve voet 5,2H clamshell-vergrendeling platte connector kabelsocket FPC FFC-kabel PCB-connectoren

Vind de beste prijs

Neem contact met ons op

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

Contact opnemen

Productbeschrijving

Verticale FFC FPC Connector Pitch 1.0mm Elektrische Draad Connectoren

Highlights

Verticale top-entry SMT FPC-naar-bord connector, 1.0 mm pitch, pin-aantal configureerbaar van 4 pins tot 50 pins.
ZIF flip-lock actuator ontwerp, lage inbrengkracht, robuuste kabelretentie tegen trillingen en kabeluitval.
Fosforbrons contactterminals, optionele tin / selectieve vergulding voor signaal-kritische circuits
Volledig tape-en-reel verpakt voor SMT geautomatiseerde assemblage met hoog volume; compatibel met standaard pick-and-place apparatuur.
RoHS 2.0 & REACH conform; UL94-V-0 behuizingsmateriaal voor hoge temperaturen voor reflow soldeerproces
Flexibele aanpassing: pin-aantal, plating dikte, contacttype, PCB footprint modificatie & OEM markering ondersteuning
Kosteneffectief drop-in alternatief voor grote merkproducten, korte doorlooptijd voor prototype & massaproductie orders

Beschrijving

Pitch	1.0mm
AantalOf Posities	4-50pin
Montagetype	Verticaal / ZIF
Contactlocatie	Enkelzijdig contact
Type	Schuifslot
Stroomsterkte	0.5A/Pin Max
Spanningswaarde	50V AC/DC MAX
WeerstaansVoltage	250V AC, 1 min
Afdekmateriaal	LCP UL94V-0 zwart
Behuizing	LCP UL94V-0 Natuurlijk
Terminal/Contact	Koperlegering
Plating	Tin-plating
Bedrijfstemperatuur	-40℃ tot +85℃
Doorlooptijd	7-10 werkdagen

4-50 speld 1.0mm Hoogtefpc FFC Schakelaar Verticale FPC om Schakelaar in te schepen

Materiaal & Elektrische Kenmerken

Item	Specificatie	Opmerkingen
Behuizingsmateriaal	LCP / PA6T	UL94-V-0 vlamvertragend
Actuatormateriaal	PPS / LCP	Hoge temperatuurbestendig
Contactterminalmateriaal	Fosforbrons	Hoge veerkracht prestaties
Plating Optie-1	Contact & Soldeeraansluiting: Mat Tin	Voor algemeen signaalgebruik
Plating Optie-2	Contactgebied Selectieve Vergulding (0.03-0.1μm Au over Ni barrière)	Voor omgevingen met hoge luchtvochtigheid / hoge trillingen
Nominale stroom	0.5 A per contact	Signaalniveau toepassing
Nominale spanning	50 V AC/DC	Max werkspanning
Contactweerstand	≤30 mΩ (initieel)	Na koppeling onder testomstandigheden
Isolatieweerstand	≥500 MΩ	DC 100 V testen
Weerstaanspanning	500 V AC / 1 minuut	Geen doorslag / doorslag

Ontwerp & Technische sterkte
We hebben meer dan 20 jaar ervaring in de connectorindustrie; onze ingenieurs kunnen uw nieuwe ondersteunenproject. Ontwerptijd voor nieuwe tooling: 30-45 werkdagen.

Concurrentievoordeel

Keyouda heeft diverse soorten uiterlijk en vele soorten interne schematische producten, hoge kwaliteit, klant eerst, 100% test, 0 defecten, en korte doorlooptijd zijn onze beste voordelen

Doelindustrieën

Consumentenelektronica: Displaymodules, POS-terminals, huishoudelijke apparaten, smart home panelen, draagbare handheld apparaten
Industriële Controle: Human-machine interface HMI, sensormodules, industriële displays, test-meetapparatuur
IoT & Smart Hardware: Gateway-apparaten, bewakingscamera's, drone perifere modules, slimme verlichtingsbesturing
Medische Apparatuur: Hulpprogramma's voor patiëntbewaking, niet-kritische signaalinterconnectie voor medische apparaten
Perifere Apparatuur: Printermodules, interne interconnecties van scanners, kleine LCD-paneel driverkaarten

FAQ

V1: Kan deze connector werken met zowel FPC rigide-flex als standaard FFC platte kabels?
A1: Ja. Het ondersteunt zowel FPC met een dikte van 0.3 mm als bijpassende FFC platte kabels. Zorg ervoor dat de oriëntatie van de geleiderpad overeenkomt met de contactzijde van de connector.

V2: Wat gebeurt er als ik een FPC gebruik die dikker is dan 0.33 mm?
A2: Een te dikke flexibele kabel voorkomt dat de flip-lock actuator volledig sluit, wat resulteert in onvoldoende contactdruk en een verhoogd risico op intermitterende verbindingen. Volg strikt de aanbevolen flexibele dikte.

V3: Is deze connector van automotive kwaliteit?
A3: Standaardversie is voor consumenten- en algemeen industrieel gebruik. Neem voor automotive toepassingen contact op met ons verkoopteam voor een automotive-grade aangepaste variant met verbeterde materiaal- en testnormen.

V4: Kan ik deze connector met de hand solderen in plaats van SMT reflow?
A4: Handmatig solderen is alleen toegestaan voor prototype debugging. Breng geen hitte aan op de plastic behuizing; beperk de soldeertijd per pin tot minder dan 5 seconden. Handmatig solderen wordt NIET aanbevolen voor massaproductie.

V5: Wat is het verschil tussen een front-flip en een back-flip ZIF actuator?
A5: Front-flip: de vergrendeling bevindt zich aan de FPC-invoerzijde, eenvoudige handmatige bediening. Back-flip: de vergrendeling bevindt zich tegenover de invoerzijde, biedt superieure kabelretentiekracht voor een omgeving met veel trillingen.

V6: Kunt u de PCB-voetafdruk aanpassen voor ons bestaande oude vervangingsproject?
A6: Ja, de service voor het aanpassen van de voetafdruk is beschikbaar. Geef uw originele PCB-tekening op; ons engineeringteam zal de haalbaarheid en NRE-kosten evalueren.

V7: Wat is de MOQ en de doorlooptijd van monsters?
A7: Gratis engineering samples beschikbaar; doorlooptijd van monsters 1-3 werkdagen. MOQ voor massaproductie is afhankelijk van de configuratie; tape-en-reel standaardonderdelen ondersteunen bestellingen met lage MOQ.
