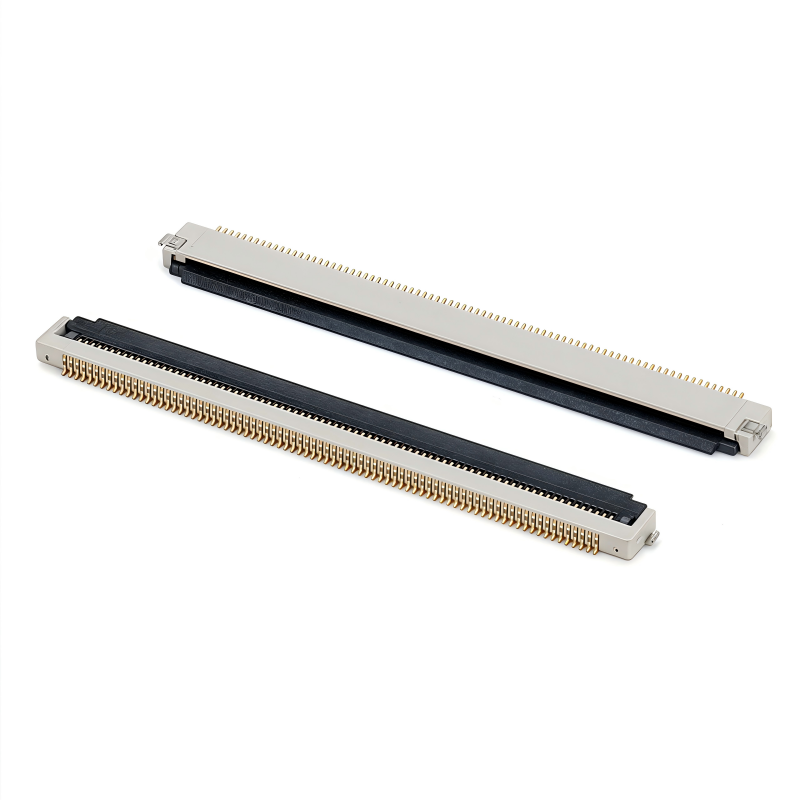

0,5 mm Pitch Flip Cover H1.8 80 Pos ZIF FFC FPC Connectoren 50V 500V -20~+85°C 505110 505110-8091

0,5 mm pitch 80-pins ZIF flip-type FFC/FPC connector, H1.8 gestapelde hoogte, dubbel contact ontwerp, -20~+85°C, SMT reel verpakking, directe vervanging voor Molex 505110-8091, voor display, IoT en smart device PCB kabelverbinding.

Product Highlights

• Blindkoppeling & Zelfuitlijning: Gepolariseerde behuizing + kabelgeleidingstab voorkomt omgekeerde invoeging en compenseert voor kleine montageafwijkingen, waardoor pinbeschadiging tijdens handmatige of automatische montage wordt voorkomen.
• Hoge Snelheid Signaaloverdracht: Dubbele contactstructuur zorgt voor stabiele contactimpedantie, ondersteunt hoge snelheid LVDS signaaloverdracht voor displaymodules.
• Lage Gekoppelde Hoogte: Stapelhoogte H1.8mm, ultradun profiel om te voldoen aan compacte PCB stapelvereisten.

Technische Specificaties

Compatibele / Alternatieve Merkverklaring

Deze 80P 0,5 mm flip ZIF FFC/FPC connector is een directe vervanging voor de Molex 505110 serie, onderdeelnummer 505110-8091. Dezelfde footprint, pinout en mechanische afmetingen; directe PCB substitutie zonder PCB herontwerp.

Productkenmerken

1. Front flip ZIF vergrendelingsontwerp, zero insertion force voor FFC/FPC kabelinvoer.
2. Dubbele bodem contact terminal, zelfreinigend contactoppervlak, stabiele verbinding onder trillingen.
3. Ingebouwde anti-misalignment polarisatie, elimineert risico op omgekeerde montage.
4. Gereserveerd vacuüm pick & place gebied, volledig compatibel met SMT productie.
5. Ultra-lage profiel H1.8mm, bespaart verticale ruimte voor slanke apparaten.

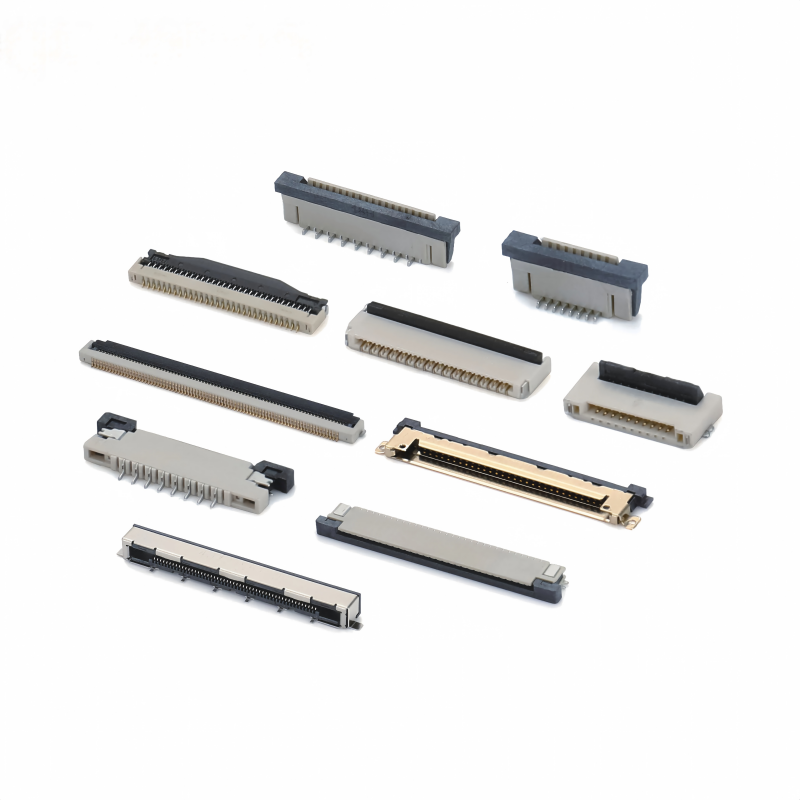

Meer types ter referentie:

Product Voordelen

1. Kosteneffectief alternatief: Pin-naar-pin compatibel met Molex 505110-8091, kortere doorlooptijd, vermindert BOM kosten.
2. Robuuste signaalstabiliteit: Dubbele contactstructuur vermindert risico op intermitterende storingen voor displaysignalen.
3. Breed temperatuurbereik: Stabiele prestaties voor consumenten- en lichte industriële apparaten.
4. Fabrieksmaatwerk: Ondersteuning voor verschillende pin counts, plating diktes en behuizingskleur aanpassingen.
5. Volledig SMT klaar: Reel tape verpakking, direct te gebruiken op automatische pick & place machine.

Toepassingsscenario's

LCD / OLED display modules

IoT apparaten, smart home

NB notebook

GPS handheld terminals

medische draagbare apparatuur

kleine camera modules

automotive kleine schermen.

Verpakkingsmethode

• Tape & Reel (Reel): Standaard embossed carrier tape, geschikt voor SMT automatische pick-and-place machines, direct geladen op de productielijn van de klant voor massamontage.
• Tube (Tube Packing): Plastic buisverpakking, voornamelijk voor prototypes, kleine batches proefruns, of handmatige montage scenario's.

Fabriekscertificering & Maatwerkservice

Certificeringen: ISO9001, RoHS, REACH.

MOQ & Sample Beleid: Gratis monsters beschikbaar, snelle levering van monsters.

Maatwerkservice: Aangepaste PIN, gouden plating dikte, behuizingsmateriaal en kleur op aanvraag.

Kiezer Gids

1. Bevestig pitch 0,5 mm, totaal aantal pinnen 80, flip ZIF richting (front flip).
2. Verifieer stapelhoogte H1.8mm, compatibel met FFC kabel dikte 0,3 mm.
3. Controleer of de PCB footprint overeenkomt met 505110-8091 indien Molex wordt vervangen.
4. Bevestig bedrijfstemperatuur en signaalsnelheid vereisten voor displaytoepassingen.
5. Reel verpakking voor SMT massaproductie; neem contact met ons op voor een aangepaste pin versie.

Veelgestelde Vragen

1. Kan ik een proefbestelling plaatsen?
Ja, we verwelkomen proefbestellingen om te testen en de kwaliteit te controleren. Gemengde monsters zijn acceptabel.

2. Kunt u uw producten maken volgens onze vraag?
Ja, de specificaties van producten kunnen worden aangepast als u aan onze MOQ kunt voldoen.

3. Hoe garandeert u de kwaliteit van uw producten?
1) We beloven dat binnen 30 dagen na een kwaliteitsprobleem, we u een terugbetaling zullen geven.

2) Strikte inspectie tijdens de productie.

3) Strikte steekproefinspectie van producten vóór verzending, en intacte productverpakking is gegarandeerd.

4. Wat zijn onze productcertificeringen?
ISO9001 en enkele andere ROHS certificeringen.

5. Hoe lang kan ik de goederen ontvangen?
De meeste goederen zijn op voorraad; levertijd is ongeveer 1-5 dagen na ontvangst van betaling. Voor aangepaste vereisten zal de tijd iets langer zijn, zoals we hebben bevestigd.

6. Welk soort logistiek gebruikt u voor levering?
We leveren voornamelijk goederen via DHL, UPS, FEDEX, EMS en andere express leveringen. We zullen de meest kosteneffectieve logistiek voor klanten kiezen. Ook ondersteund goederen opgehaald door uw expediteur.

7. Waarom zou u bij ons kopen?
We hebben 16 jaar branche-ervaring. We hebben samengewerkt met duizenden bedrijven. Productkwaliteit is betrouwbaar.

8. Welke producten verkoopt uw bedrijf voornamelijk?
De belangrijkste producten van ons bedrijf zijn FFC/FPC connectoren / Wafer connector / SIM kaart connector / Geheugenkaart connector / USB connector / Type C connector / HDMI connector / RJ45 serie / B naar B connector en Pin header connectoren, enzovoort.
