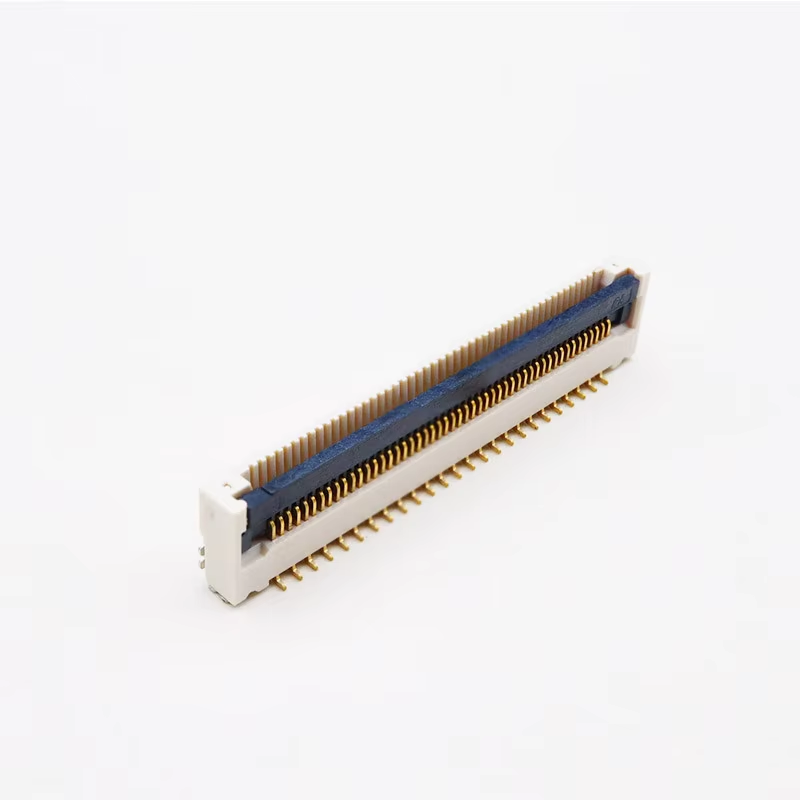

0.5mm Pitch 30/40/50P Vergulde H5.9 FPC Connector Verticale Patch Flip-Top met Vergrendeling FFC Connector

0.5mm Pitch 30/40/50P Vergulde H5.9 FPC Connector Verticale Patch Flip-Top met Vergrendeling FFC Connector

Plaats van herkomst:

Guangdong, China

Merknaam:

XTKCONN

Certificering:

CE,SGS,ROHS,ISO9001

Modelnummer:

FPC**-T1T1-00**-C

Neem contact met ons op
Vraag een offerte
Productdetails
Materiaal:
LCP
Eindmateriaal:
Fosforbrons, verguld
Type:
FFC & FPC connector
Sollicitatie:
PCB
Pakket:
Spoel Verpakking
Picth:
0,5 mm
Betaling en verzendvoorwaarden
Min. bestelaantal
10 STUKS
Prijs
Negotiable price
Verpakking Details
vacuümverpakking, dozen in karton
Levertijd
5-7 dagen
Betalingscondities
L/C, T/T, Payyal
Levering vermogen
4KK stuks
Productbeschrijving

0.5mm Pitch Flip-Top FPC Connector | Vertical SMT, H5.9, 30/40/50P


Product Highlights

  1. Flip-Top ZIF Vergrendelingsmechanisme:Veilig flip-top slotontwerp voorkomt dat FPC losraakt onder continue trillingen. Lost een veelvoorkomend pijnpunt op: gemakkelijke ontkoppeling en contactfalen bij voertuigen en draagbare elektronica. Niet-ZIF versie optioneel op aanvraag.
  2. Ultra-lage profiel H5.9mm Hoogte:Compacte stapelhoogte van 5,9 mm, bespaart interne PCB-ruimte voor slanke consumenten- en automotive-assemblages.
  3. Geverifieerde trillingsbestendigheid:Geslaagd voor strenge trillingsbetrouwbaarheidstest, stabiele contactprestaties onder stoot- en schudomgeving.
  4. Vergulde contactterminal: Hoge zuiverheidgouden plating, lage contactweerstand, uitstekende oxidatieweerstand voor een lange levensduur.


Technische specificatietabel

Categorie Item Spec
Elektrische prestaties Pitch 0,5 mm
Pin aantal 30P / 40P / 50P
Nominale stroom 0,5A per contact
Nominale spanning 50V AC/DC
Contactweerstand ≤50 mΩ
Isolatieweerstand ≥1000 MΩ
Weerstaanspanning 250V AC gedurende 1 min
Mechanische prestaties Montagetype Verticale SMT Patch
Slottype Flip-Top ZIF (Niet-ZIF optioneel)
Stapelhoogte H5,9 mm
Insteekcycli ≥30 keer
Trillingstest Geslaagd voor Automotive Grade Vibration Test
Materiaal & Plating Terminal Materiaal Koperlegering
Contact Plating Vergulde
Behuizingsmateriaal LCP UL94V-0, Halogeenvrij
Omgeving Bedrijfstemperatuur -40℃ ~ +85℃
Soldeerhandleiding Soldeermethode Reflow SMT
Reflow Temperatuur Piek 260℃ Max (10s)

Kruisverwijzing & Equivalent Vervanging

Directe vervanging voor grote internationale FPC-connectormerken. Compatibele footprint houdt PCB-herontwerp minimaal.

Geschikte drop-in vervanging voor 0,5 mm pitch verticale flip top FPC-connectoren met dezelfde specificaties. We ondersteunen pin-naar-pin compatibele modificatie als u een aangepaste footprint nodig heeft.

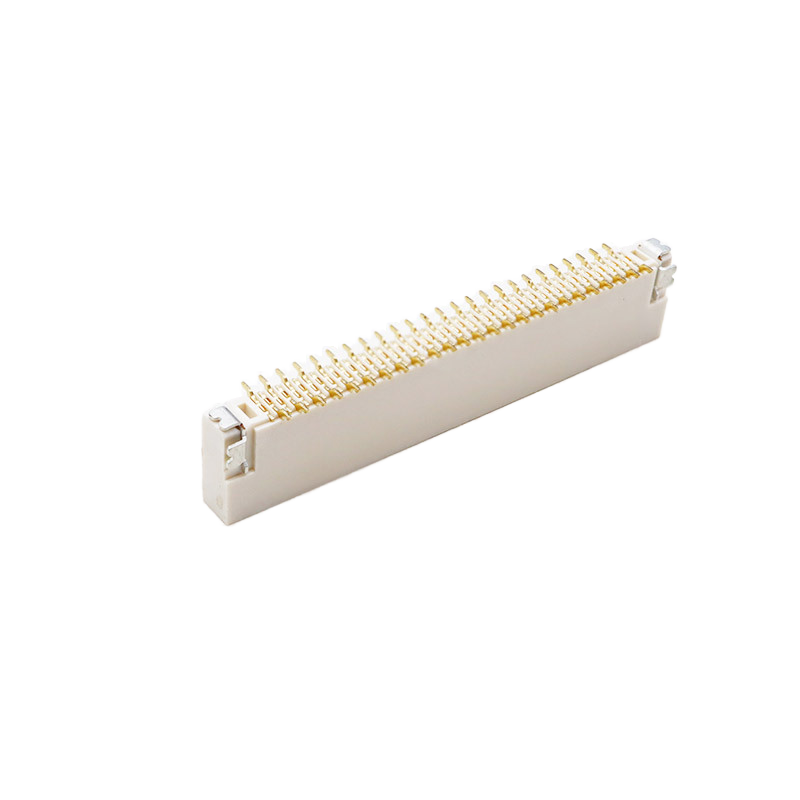

0.5mm Pitch 30/40/50P Vergulde H5.9 FPC Connector Verticale Patch Flip-Top met Vergrendeling FFC Connector

0.5mm Pitch 30/40/50P Vergulde H5.9 FPC Connector Verticale Patch Flip-Top met Vergrendeling FFC Connector0.5mm Pitch 30/40/50P Vergulde H5.9 FPC Connector Verticale Patch Flip-Top met Vergrendeling FFC Connector



Productkenmerken

  • Flip-top vergrendelingsstructuur, eenvoudige FPC-invoer en -verwijdering
  • Verticale patchlay-out, eenvoudige PCB-lay-out routering
  • LCP hoogtemperatuurbehuizing, bestand tegen reflow solderen
  • Halogeenvrij, RoHS-conform
  • Vergulde contacten voor stabiele signaaloverdracht


Meer types ter referentie:

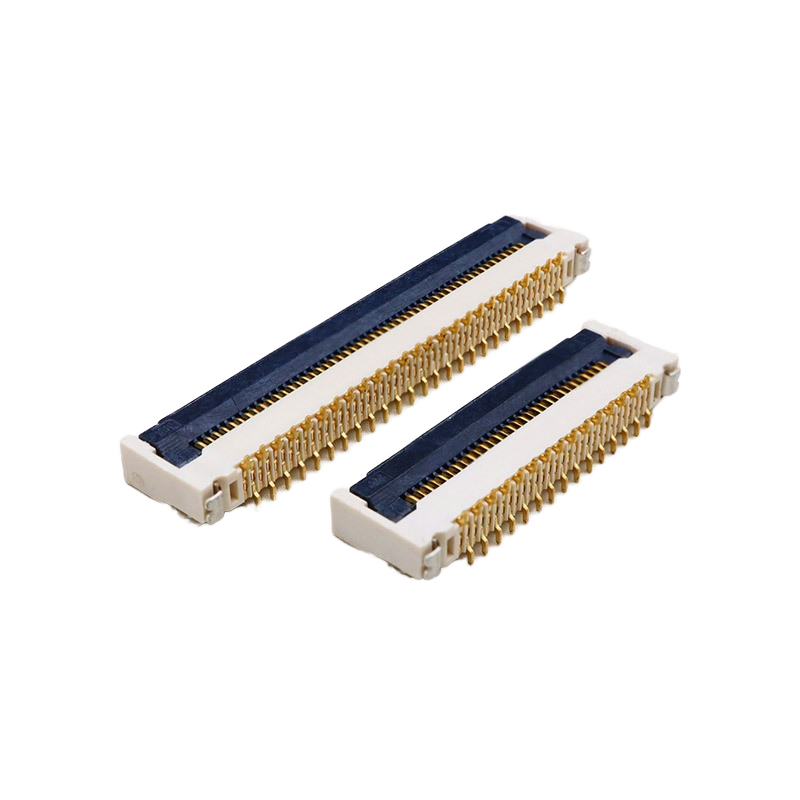

0.5mm Pitch 30/40/50P Vergulde H5.9 FPC Connector Verticale Patch Flip-Top met Vergrendeling FFC Connector

Productvoordelen

  1. Betrouwbaar ZIF flip-slot, voorkomt effectief FPC-uitval onder trillingen (lost het frequente faalpunt van goedkope connectoren op)
  2. H5.9 slanke hoogte, ideaal voor dunne apparaten met beperkte interne ruimte
  3. Strenge trillingsbetrouwbaarheid geverifieerd, geschikt voor voertuigmontage met hoge schokken
  4. Standaard reel tape verpakking, direct compatibel met automatische SMT-plaatsmachine
  5. Stabiele batchconsistentie, lager uitvalpercentage dan generieke goedkope connectoren


Toepassingsscenario's

Automotive interieur elektronica

On-board display,

Tablet,

Notebook,

Slimme wearable,

Medisch draagbaar apparaat,

Industrieel aanraakscherm,

Slimme thuisregelmodule


Verpakking

  • Tape & Reel (Rol): Standaard reliëf draagtas, geschikt voor SMT automatische pick-and-place machines, direct geladen op de productielijn van de klant voor massaproductie.
  • Tube (Tube Packing): Plastic buisverpakking, voornamelijk voor prototypes, kleine batches proefruns of handmatige assemblage scenario's.

0.5mm Pitch 30/40/50P Vergulde H5.9 FPC Connector Verticale Patch Flip-Top met Vergrendeling FFC Connector

0.5mm Pitch 30/40/50P Vergulde H5.9 FPC Connector Verticale Patch Flip-Top met Vergrendeling FFC Connector

Doorlooptijd

  • Sample order: 3 werkdagen
  • Massaproductie order: 1-3 weken, afhankelijk van de hoeveelheid & aangepaste vereisten


Fabrieks-certificeringen & Aangepaste Service

  • Certificeringen: RoHS, REACH, UL94V-0
  • MOQ: Lage MOQ voor massale orders
  • Sample Beleid: Gratis monsters beschikbaar, snelle levering van monsters
  • Aangepaste Service: Aangepast pin-aantal, platingdikte, aangepaste vergrendelingsstructuur, Niet-ZIF versie, aangepaste markering beschikbaar.


Klant Selectiegids

  1. Bevestig pin-nummer: 30P/40P/50P, pitch vast op 0,5 mm
  2. Slotselectie: ZIF flip-top voor frequent FPC pluggen/ontpluggen; Niet-ZIF voor vaste montage
  3. Hoogte: Dit model heeft een vaste stapelhoogte van H5,9 mm
  4. Werkomgeving: Kies deze versie als uw product continue trillingsvereisten heeft
  5. Solderen: Alleen voor SMT reflow proces; Handmatig solderen wordt niet aanbevolen

0.5mm Pitch 30/40/50P Vergulde H5.9 FPC Connector Verticale Patch Flip-Top met Vergrendeling FFC Connector

0.5mm Pitch 30/40/50P Vergulde H5.9 FPC Connector Verticale Patch Flip-Top met Vergrendeling FFC Connector


Veelgestelde vragen


1. Kan ik een sample order hebben?
Ja, we verwelkomen sample orders om de kwaliteit te testen en te controleren. Gemengde samples zijn acceptabel.


2. Kunt u uw producten maken volgens onze vraag?
Ja, de specificaties van producten kunnen worden aangepast als u aan onze MOQ kunt voldoen.


3. Hoe garandeert u de kwaliteit van uw producten?
1) We beloven dat binnen 30 dagen na een kwaliteitsprobleem, we u een terugbetaling zullen geven.

2) Strikte inspectie tijdens de productie.

3) Strikte steekproefinspectie van producten vóór verzending, en intacte productverpakking is gegarandeerd.


4. Wat zijn onze productcertificeringen?
ISO9001 en enkele andere ROHS-certificeringen.


5. Hoe lang kan ik de goederen krijgen?
De meeste goederen zijn op voorraad; levertijd is ongeveer 1-5 dagen na ontvangst van betaling. Voor aangepaste vereisten zal de tijd iets langer zijn, zoals we hebben bevestigd.


6. Welk soort logistiek gebruikt u voor levering?
We leveren voornamelijk goederen via DHL, UPS, FEDEX, EMS en andere express levering. We zullen de meest kosteneffectieve logistiek voor klanten kiezen. Ook ondersteund goederen opgehaald door uw expediteur.


7. Waarom zou u bij ons kopen?
We hebben 16 jaar branche-ervaring. We hebben samengewerkt met duizenden bedrijven. Productkwaliteit is betrouwbaar.


8. Welke producten verkoopt uw bedrijf voornamelijk?
De belangrijkste producten van ons bedrijf zijn FFC/FPC-connectoren / Wafer-connector / SIM-kaartconnector / Geheugenkaartconnector / USB-connector / Type C-connector / HDMI-connector / RJ45-serie / B naar B-connector en Pin-header-connectoren, enzovoort.
