Nieuwe Naaldzitting Connector 1.27mm Verlengde Dubbele Rij Pin 2*25P Volledig Koper Milieubescherming Verguld Fabrikant

Productomschrijving

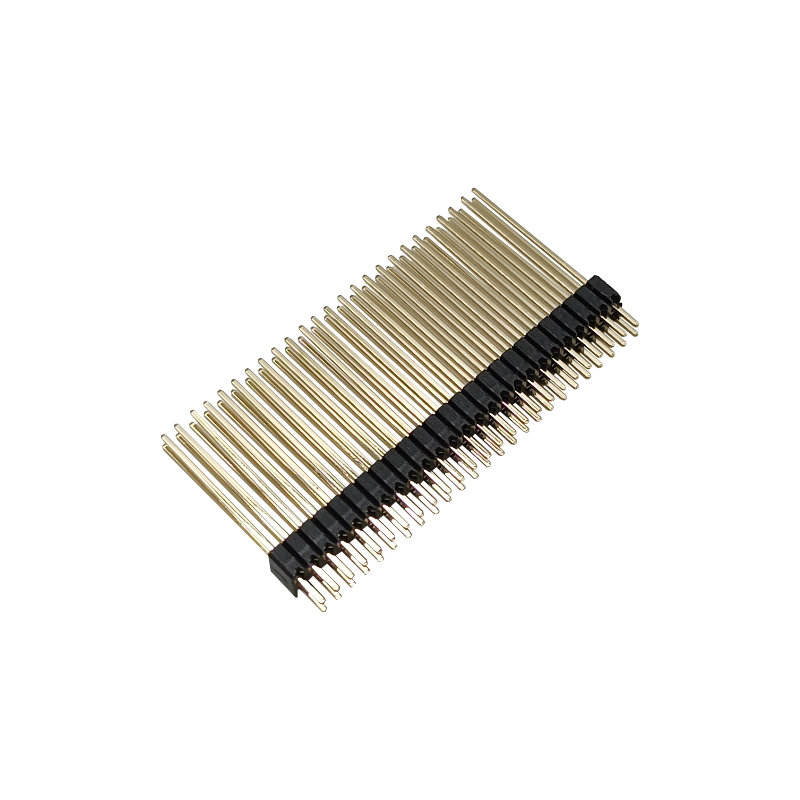

Deze 1.27mm Pitch 2×25P Verlengde Pin Header Connector is een compacte mannelijke pin header ontworpen voor PCB-naar-PCB en board-naar-module interconnectie waar standaard 2.54mm headers te veel bordruimte kunnen innemen.

Met een 1.27mm pitch, 50 contacten in twee rijen, verlengde pinconfiguratie, koperen contacten en vergulde contactoppervlakken, is het geschikt voor compacte elektronische assemblages die een hoog aantal contacten vereisen binnen een beperkt PCB-gebied.

Materiaal & Constructie

Koperlegering Contacten

De connector gebruikt contacten van koperlegering, die de geleidende basis bieden die nodig is voor elektrische interconnectie van PCB naar PCB. Het koppelingsgebied is gespecificeerd met 0.25 μm vergulding, terwijl de soldeertail 1.27 μm matte tinbeplating gebruikt.

Thermoplastische Isolator

De isolerende behuizing maakt gebruik van thermoplastisch materiaal met een UL94 V-0 vlamvertragendheidsklasse, waardoor het component geschikt is voor PCB-assemblages waar eisen aan materiaalvlamvertraging in acht moeten worden genomen.

Technische Voordelen

1. Compacte Board-naar-Board Interconnectie

De 1.27mm pitch en 2-rijige, 10-positie configuratie bieden een compacte PCB-naar-PCB interface voor toepassingen waar bordruimte beperkt is.

Dit maakt de connector bijzonder relevant voor:

• Compacte besturingskaarten
• Ingebouwde elektronische modules
• Industriële besturings-PCB's
• Communicatieapparatuur
• Computer modules
• Consumentenelektronica

2. SMT-Compatibele PCB Assemblage

Het verticale surface-mount ontwerp is compatibel met geautomatiseerde SMT-assemblageprocessen. De fabrikant specificeert dampfase en IR reflow solderen als ondersteunde soldeerprocessen.

Voor grootschalige PCB-productie kan dit de integratie in een bestaand surface-mount productieproces vereenvoudigen.

3. Gedefinieerde Elektrische Prestaties

De gepubliceerde specificatie biedt meetbare elektrische parameters in plaats van alleen te vertrouwen op algemene claims van betrouwbaarheid.

Belangrijke waarden zijn onder meer:

• 1A per contact stroomrating
• 125VAC spanningsrating
• 20mΩ maximale initiële contactweerstand
• 50mΩ maximale contactweerstand na test
• 1.000MΩ minimale isolatieweerstand

Deze cijfers bieden ingenieurs concrete criteria voor het evalueren van elektrische geschiktheid tijdens de selectie van de connector.

4. Breed Bedrijfstemperatuurbereik

Het gespecificeerde bedrijfstemperatuurbereik is -55°C tot +125°C, waardoor deze connector geschikt is voor elektronische apparatuur die een relatief breed bedrijfstemperatuurbereik vereist.

De werkelijke geschiktheid voor een specifiek eindproduct moet nog steeds worden geëvalueerd tegen de volledige systeem-niveau thermische en omgevingsvereisten.

Stap Custom Proces

1. Vereisten Verzamelen → 2. Technische Evaluatie & Offerte → 3. 3D Tekening Beoordeling & Bevestiging → 4. Vorm / Gereedschap & Prototype → 5. Sample Test (contact R, retentie, reflow) & Goedkeuring → 6. Massaproductie → 7. Eind-QC & Verzending.

Onze service

Sample Beschikbaarheid & Beleid

Samples worden gratis naar onze klanten gestuurd op hun verzoek, zolang ze bereid zijn de vracht te betalen, of we kunnen de vracht betalen voor enkele oude klanten van onze kant, of de klant kan de vracht vooraf betalen, en we kunnen samples verzenden met onze koerier.

Garanties/Waarborgen/Voorwaarden

Wij bieden een productkwaliteitsgarantie.
Een snelle levering van 15 dagen is gegarandeerd.
Betalingsvoorwaarden omvatten T/T, maar zijn onderhandelbaar, zoals L/C, PayPal, Western Union, en meer.

After-Sales Service

Uitstekende service wordt aangeboden via ons netwerk van kantoren en hoofdkantoor.
Neem contact op met onze marketingverkoopafdeling via telefoon of e-mail, of bezoek indien mogelijk ons kantoor.
Naast de vriendelijke service bieden we de meest concurrerende prijzen en flexibele planning.

FAQ

V: Wat is uw MOQ?

A: Onze MOQ komt meestal op 1000 stuks, maar we accepteren kleine bestelhoeveelheden voor testen.

V: Kan ik uw fabriek bezoeken?

A: Welkom om onze fabriek te bezoeken, en we zullen u ons professionele productieproces laten zien, en hopen dat we een langdurige samenwerking met u kunnen hebben.

V: Wat is uw sampletijd? Wat is uw levertijd?

A: 7 dagen voor samples, en 15-20 dagen voor massaproductie. Het hangt af van de hoeveelheid.

V: Hoe inspecteer ik mijn goederen?

A: U kunt inspecteren door de fabriek te bezoeken, of een derde partij te vragen te inspecteren, of door beeldinspectie.

V: Hoeveel kost het om naar mijn land te verzenden?

A: De vracht wordt gegeven door het vrachtbedrijf op basis van uw Bruto Gewicht en CBM.

V: Hoe weet ik of u mijn bestelling verzendt?

A: Het trackingnummer (DHL, UPS, FedEx, TNT, EMS, etc.), Luchtvrachtbrief, of B/L per zee wordt u toegestuurd zodra uw goederen zijn verzonden. We volgen ook de levering en houden u op de hoogte. De behulpzame after-service wordt geboden. Wij ondersteunen wat u verkoopt.

V: Kan ik gepersonaliseerde/aangepaste producten maken?

 A: Zeker, stuur ons gewoon uw tekening of monster.
