Aangepaste 2,54 mm dubbele rij mannelijke pin header – THT PCB-montage, goudflits over nikkel, voor beveiligingssystemen & IP-camramodules, fabrieksdirecte snelle levering

Productomschrijving

Overzicht

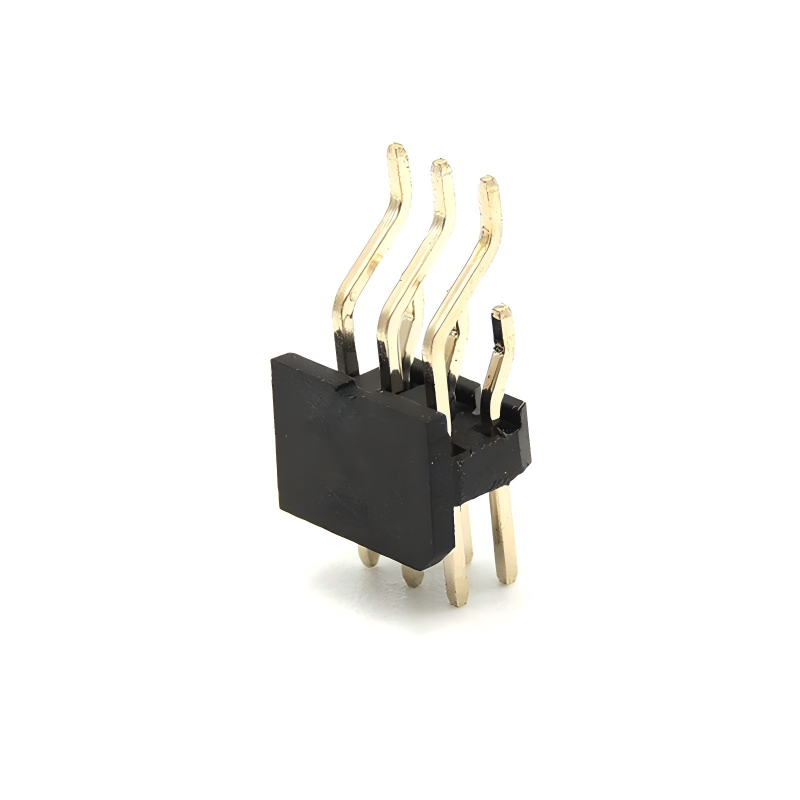

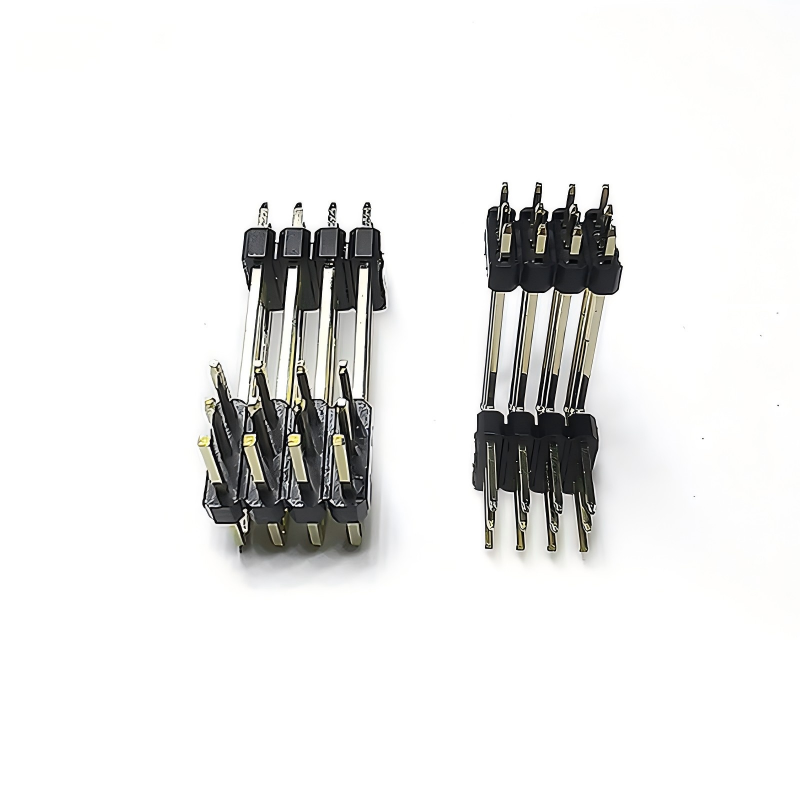

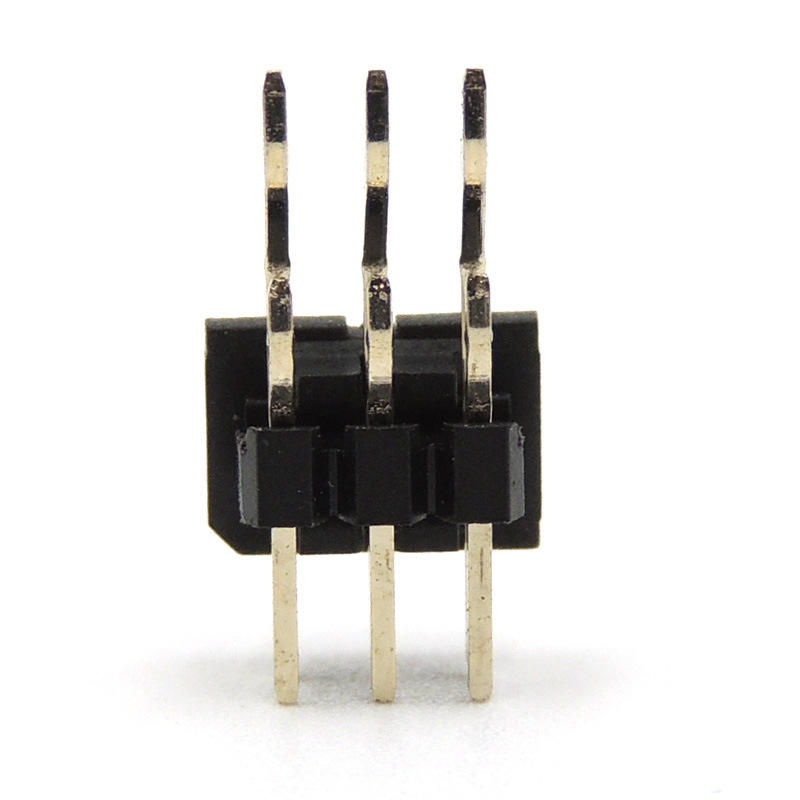

De Aangepaste Dubbele Rij 2,54 mm Mannelijke Pin Header is een through-hole 0,1" grid interconnect afgestemd op beveiligingssystemen en IP-camramodules: messing vierkante pinnen Ø0,64 mm in een zwarte PBT+30%GF UL94 V-0 isolator, 180° recht, goudflits over nikkel op het koppelingsgebied. Geleverd als een afbreekbare dubbele rij stick (2×20 = 40-pins standaard voor camera module flex header; 2×5 voor PoE controller; 2×40 voor DVR backplane), afbreekbaar bij elke 2,54 mm.

Materialen

• Isolator: PBT zwart UL94 V-0; PA6T optie (ICKEY 6T) voor 260°C loodvrije golf; Nylon 6T/GWT 750°C optie

• Pin: Messing C2680 Ø0,64 mm vierkant; fosforbrons C5210 optie voor >500 cycli

• Plating: Goudflits 0,05 µm over 50 µ" Ni op 5,84 mm koppelingsgebied; mat tin 2–3 µm op 3,0 mm staart;selectief 30 µ" (0,76 µm) goudoptie bij 500 stuks MOQ

• Plastic opties: enkel plastic 2,5 mm hoogte / dubbel plastic versterkt (anti-buiging)

Toepassingsindustrieën

• IP-camramodules– 2×20 rechte header op sensor board-naar-mainboard flex adapter, 2×5 op IR-LED driver sub-board

• DVR / NVR Mainboard– 2×40 dubbele rij backplane header voor GPIO / alarm-in / RS485 / audio

• PoE Injector / Switch– 2×5 power+data header, goudflits anti-oxidatie in zolder/bedradingskast

• Toegangscontrolelezer– 2×5 / 2×10 voor Wiegand + LED + zoemer

• Smart Deurstation / Video Intercom– 2×20 mezzanine naar hoofd MCU

• Verkeers- / ANPR-camera– 2×40 industriële backplane, breed temperatuurbereik -40~+105°C

• Beveiligingssensor Hub– PIR / rook / glasbreuk aggregator board

Aanpassingsopties

• Aantal: 2×2 / 2×5 / 2×10 / 2×20 / 2×40 (afbreekbaar)

• Staart: 3,0 mm (standaard) / 6,0 mm (6T) / 10,8 mm totaal (Connfly kloon) / 8,5 / 11,96 mm

• Plastic: enkel 2,5 mm / dubbel 4,3 mm / 8,5 mm hoog

• Isolator: PBT+30%GF zwart (standaard) / PA6T / Nylon 6T / kleur

• Plating: goudflits / 30 µ" selectief / volledig tin / duplex

• Pin: messing (standaard) / fosforbrons

• Oriëntatie: recht/haaks

• Verpakking: PE zak/buis/lade

Stap Aangepast Proces

1. Vereistenverzameling → 2. Technische Evaluatie & Offerte → 3. 3D Tekening Beoordeling & Bevestiging → 4. Matrijs / Gereedschap & Prototype → 5. Sample Test (contact R, retentie, reflow) & Goedkeuring → 6. Massaproductie → 7. Eind-QC & Verzending.

Onze service

Sample Beschikbaarheid & Beleid

Samples worden gratis naar onze klanten gestuurd op hun verzoek, zolang ze bereid zijn de vracht te betalen, of we kunnen de vracht betalen voor enkele oude klanten van onze kant, of de klant kan de vracht vooraf betalen, en we kunnen samples ook met onze koerier verzenden.

Garanties/Waarborgen/Algemene Voorwaarden

Wij bieden een productkwaliteitsgarantie.
Een snelle levering van 15 dagen is gegarandeerd.
Betalingsvoorwaarden omvatten T/T, maar zijn onderhandelbaar, zoals L/C, PayPal, Western Union, en meer.

After Sales Service

Uitstekende service wordt aangeboden via ons netwerk van kantoren en hoofdkantoor.
Neem contact op met onze marketingverkoopafdeling via telefoon of e-mail, of bezoek indien handig ons kantoor.
Naast de vriendelijke service bieden we de meest concurrerende prijzen en flexibele planning.

FAQ

V: Wat is uw MOQ?

A: Onze MOQ is meestal 1000 stuks, maar we accepteren kleine bestelhoeveelheden voor testen.

V: Kan ik uw fabriek bezoeken?

A: Welkom om onze fabriek te bezoeken, en we zullen u ons professionele productieproces laten zien, en hopen dat we een langdurige samenwerking met u kunnen hebben.

V: Wat is uw sample tijd? Wat is uw levertijd?

A: 7 dagen voor samples, en 15-20 dagen voor massaproductie. Het hangt af van de hoeveelheid.

V: Hoe inspecteer ik mijn goederen?

A: U kunt inspecteren door de fabriek te bezoeken, of een derde partij te vragen te inspecteren, of door beeldinspectie.

V: Hoeveel kost het om naar mijn land te verzenden?

A: De vracht wordt gegeven door het vrachtbedrijf op basis van uw Bruto Gewicht en CBM.

V: Hoe weet ik of u mijn bestelling verzendt?

A: Het trackingnummer (DHL, UPS, FedEx, TNT, EMS, etc.), Luchtvrachtbrief, of B/L per zee zal u worden gestuurd zodra uw goederen zijn verzonden. We volgen ook de levering en houden u op de hoogte. De behulpzame after-service wordt geboden. Wij ondersteunen wat u verkoopt.

V: Kan ik gepersonaliseerde/aangepaste producten maken?

 A: Zeker, stuur ons gewoon uw tekening of sample.
