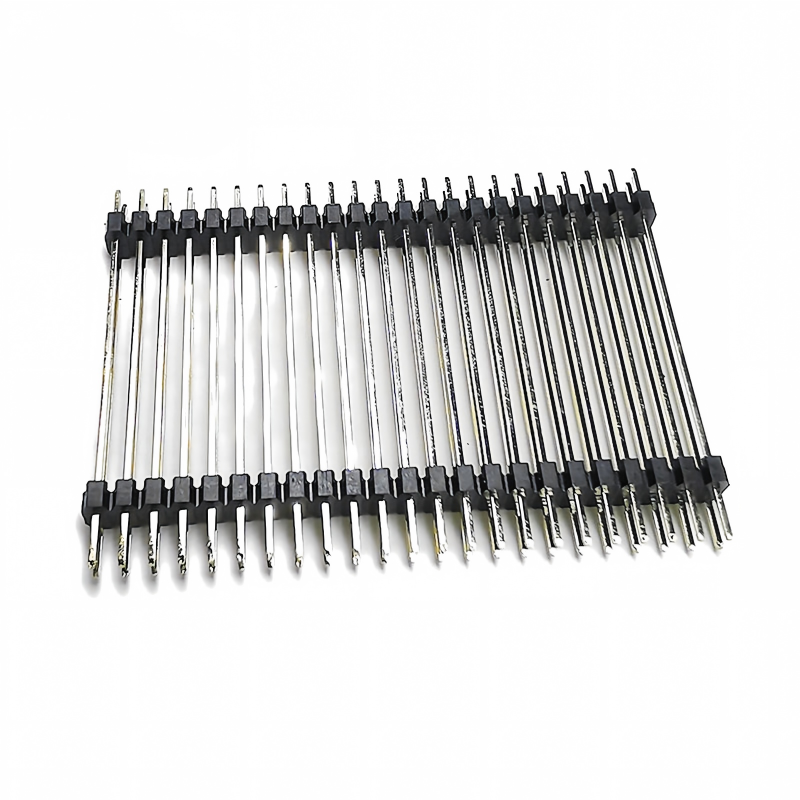

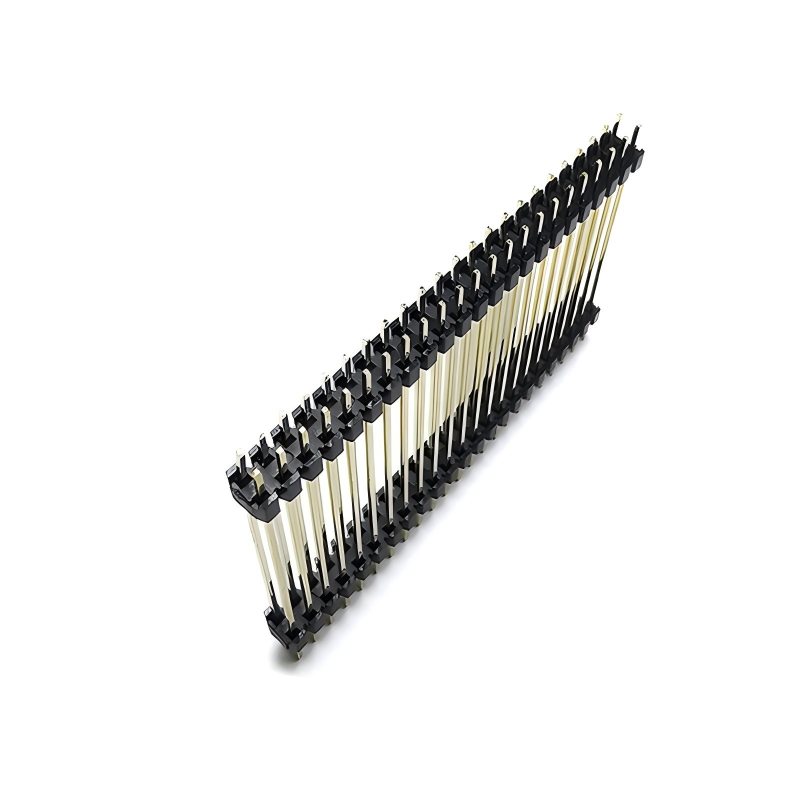

1.27mm rechthoekige toonhoogte enkelvoudige dubbele rij 40 stick pcb pin vrouwelijke pin kop aansluiting

1,27 mm & 2,0 mm haakse vrouwelijke pin header – enkele/dubbele rij, 40-pins afbreekbare strip, THT PCB-bus, PA6T/LCP UL94 V-0, fosforbrons / messing contact

Productomschrijving

Overzicht

De 1,27 mm / 2,0 mm haakse vrouwelijke pin header is een doorvoer 90° busstrip voor board-to-board en wire-to-board interconnecties waarbij de bijpassende pin header verticaal op de dochterkaart staat en de bus plat op de hoofd-PCB ligt (typische Arduino Mega/Uno vrouwelijke strip, STM32 baseboard, industriële sensor dochterkaart). Geleverd als 40-pins enkele rij afbreekbare strip (breekt af tot 4/6/8/16/20/32) en 2×20 dubbele rij 40-pins strip (dubbele rij 2×3–2×40 op aanvraag).

1,27 mm versie gebruikt fosforbronzen contacten in PA6T of LCP (KLS1-208C mechanische kloon, 4,3 mm isolatorhoogte standaard, 8,5 mm hoge optie); 2,0 mm versie gebruikt messing in PBT/PA6T met 2A nominale waarde per Yuanyue/Antenk RA-klasse. Beide zijn golfsoldeer THT, geen SMT.

5 Onderscheidende Verkooppunten

1. 1. Twee steekmaten, Eén RA-familie​ – 1,27 mm (0,05")​ nominaal 1,0 A​ per KLS1-208C / Preci-Dip 850 klasse; 2,0 mm​ nominaal 2,0 A​ per Yuanyue/Antenk RA-klasse. Enkele rij 4–40 pin, dubbele rij 2×3–2×40 (2×20=40 dubbele strip). Afbreekbare kerflijnen op 40-pins enkele strip.

   2. Echt haakse THT, 90°±3°​ – KLS1-208C specificeert "Haakse Pin ±3°"; staartlengte 3,0 mm (1,27 mm) / 3,0–4,0 mm (2,0 mm) doorvoer, golfsoldeer klaar; geen SMT gull-wing (SMT versie apart verkrijgbaar).

   3. PA6T / LCP Behuizing, UL94 V-0, Reflow Overlevend​ – 1,27 mm gebruikt PA6T of LCP (KLS1-208C-B/C); 2,0 mm PBT/PA6T V-0; 230℃/30s (PBT) of 260℃/10s (PA6T/LCP) procestemperatuur volgens Yuanyue/Antenk document.

   4. 1A / 2A Echte Nominale Waarde, 20mΩ Max, 500V AC​ – Fosforbrons (1,27) of messing (2,0) vierkant contact Ø0,46 mm / Ø0,5 mm, goudflits over 50μ" Ni of mat tin; IR ≥1000MΩ, DWV 500V AC 1min (1,27) / 500V (2,0). Geen "0,5A speelgoedkwaliteit".

   5. Pin-naar-Pin Kruis naar KLS / Preci-Dip / Antenk / Harwin​ – 1,27 mm landpatroon komt overeen met KLS1-208C-4.3-1-40-R-B en Preci-Dip 850-10-040-20-001101; 2,0 mm komt overeen met Antenk 2,0 mm RA box/vrouwelijke header. Wij retourneren STEP + kruis-tekening binnen 24 uur.

Materialen

• 1,27 mm behuizing: PA6T (KLS "B") of LCP (KLS "C"), zwart, UL94 V-0

• 2,0 mm behuizing: PBT (230℃ proces) of PA6T (260℃ proces), zwart, V-0

• 1,27 mm contact: Fosforbrons C5210, Ø0,46 mm vierkant, goudflits 0,05μm / 0,76μm (30μ") over 50μ" Ni, of mat tin

• 2,0 mm contact: Messing C2680, Ø0,5 mm vierkant, dezelfde plating opties

• Staart: 3,0 mm (1,27) / 3,0–4,0 mm (2,0) getind conforme THT poot, Ø0,64 mm persgebied

Toepassingsindustrieën

• Dev boards / eval kits​ – Arduino Uno/Mega vrouwelijke strip (2,54 mm broer/zus), STM32 Nucleo baseboard 2,54 mm + 1,27 mm mezzanine, XBee/Bluetooth module bus (1,27 mm 2×10)

• Industriële backplane​ – PLC I/O dochterkaarten, DIN-rail controller, 1,27 mm 2×20 voor 5G BBAI mezzanine

• Test & meting​ – ATE fixture strips, burn-in board sockets, pogo adapterplaten

• Automotive/nav​ – auto navigatie LCD paneel ribbon breakout (Smolex 1,27 RA gebruikssituatie)

• Medische sub-board​ – patiëntmonitor plugin module, goudflits 1,27 mm 2×7 RA

• Consument/apparaat​ – wasmachine regelkaart wire-to-board (1,27/2,0 RA)

Maatwerk Opties

• Steek: 1,27 mm​ / 2,0 mm​ (1,0/2,54 op aanvraag)

• Rij: enkel (1×4–1×40) / dubbel (2×3–2×40)

• Isolatorhoogte: 1,27 mm → 2,1/3,4/4,3/5,0/8,5 mm; 2,0 mm → 4,9/6,3/8,1 mm

• Contact: fosforbrons (1,27) / messing (2,0)

• Plating: goudflits / 30μ" / 50μ" + Ni / vol tin

• Staart: 3,0 mm (1,27) / 3,0–4,0 mm (2,0) / custom

• Pen: met/zonder positioneringspen

• Verpakking: buis/tray / tape-on-reel (alleen SMT)

Stap Maatwerk Proces

1. Vereisten Verzamelen → 2. Technische Evaluatie & Offerte → 3. 3D Tekening Beoordeling & Bevestiging → 4. Vorm / Gereedschap & Prototype → 5. Sample Test (contact R, retentie, reflow) & Goedkeuring → 6. Massaproductie → 7. Eind-QC & Verzending.
