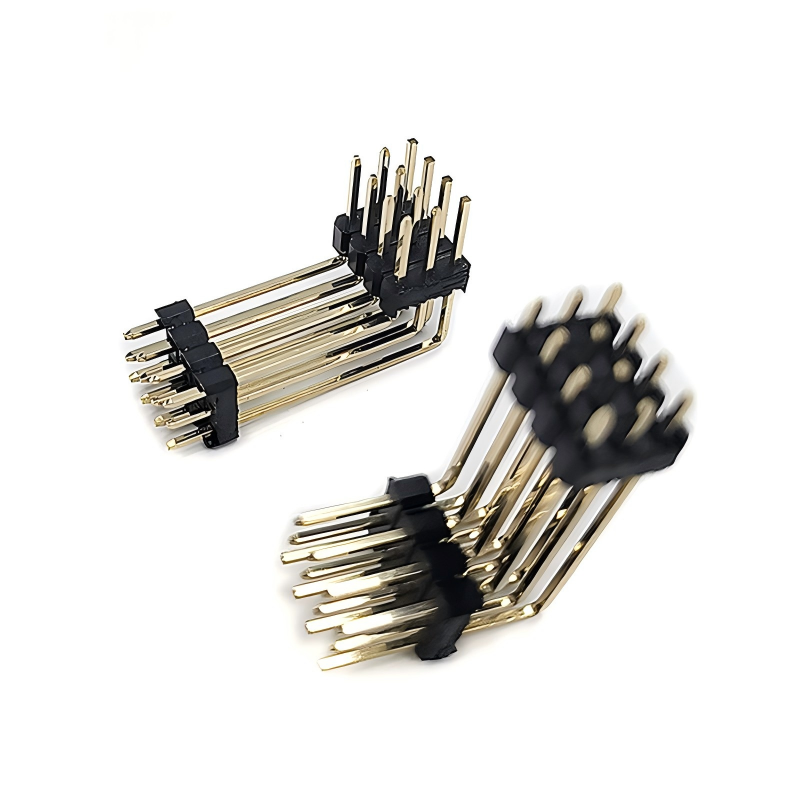

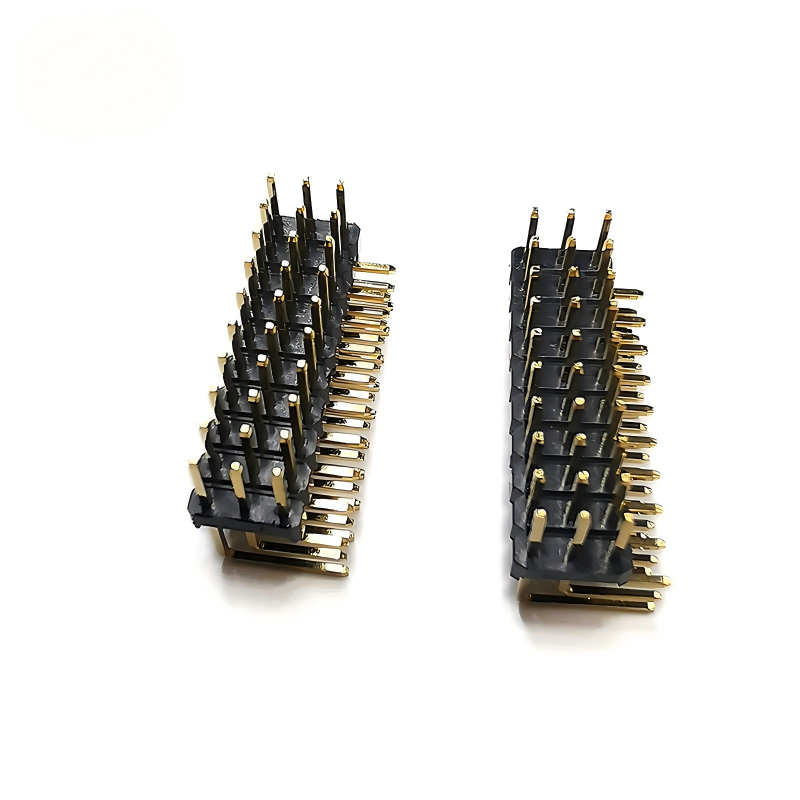

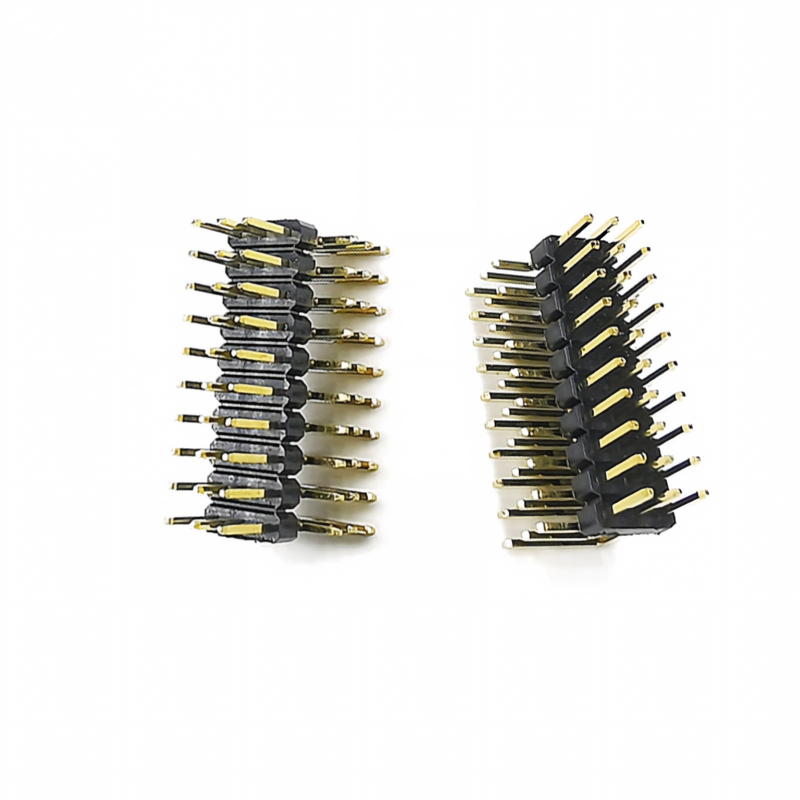

3.96 mm drie-rijdige bewerkte penkop voor CNC-gereedschapsmachines en industriële controllers
Productbeschrijving
| Artikel 1 |
Specificatie |
| Pitch |
3.96 mm (0,156 inch), van midden naar midden |
| Rekeningen |
3-rij |
| Montage-type |
Door-gat (DIP) solderen; rechthoekig / rechthoekig optioneel |
| Beschikbare posities |
Aangepast aantal pinnen per rij; 3-40 posities in totaal, OEM aanvaardbaar |
| Pinnconstructie |
met een breedte van niet meer dan 50 mm |
| Snoer doorsnede |
Vierkante bewerkte pen (op maat gemaakte afmetingen beschikbaar) |
| Nominale stroom |
7 max. per contactHRB Connec... |
| Nominale spanning |
300 V wisselstroom |
| Contactweerstand |
≤ 10 mΩ (aanvankelijk) |
| Isolatieweerstand |
≥ 1000 MΩ DC 500 V |
| Dielektrische weerstandsspanning |
1500 V wisselstroom, 1 minuut |
| Werktemperatuurbereik |
-40 °C ~ +120 °CHRB Connec... |
| Paringscycli |
Minimaal 500 cycli |
| Naleving |
RoHS 2.0, REACH |
| Compatibel paringsonderdeel |
Een geschikt 3,96 mm vrouwelijk drie-rijdig bewerkte stopcontact |
Onze3.96 mm drie rijen bewerkte penkoppenis een hoge betrouwbaarheid board-to-board / board-to-cable interconnect speciaal gebouwd voor CNC-machinewerktuigen, PLC-systemen en zware industriële controllers.het neemt volledig CNC-bewerkte vaste contacten aan om superieure mechanische stabiliteit te bieden, lage contactweerstand en consistente prestaties onder trillingen, temperatuurcyclussen en herhaalde paringscycli.verwerking van gemengd signaal- en laagvermogencircuits voor fabrieksautomatiseringsapparatuur. Volledig RoHS & REACH-conform, ondersteunt door-gat DIP soldering voor industriële assemblage.
Materiële details
| Component |
Materiaal en afwerking |
| Behuizing / Isolator |
hoogwaardig PA6T/PBT thermoplastisch,UL94 V-0 vlamvertragerZwarte standaardkleur WayconnIk... |
| Contactbasismateriaal |
met een breedte van niet meer dan 50 mm |
| Plating van de basislaag |
onderlaag van nikkel (corrosiebestrijding) |
| Contactoppervlak afwerking |
Standaard: tin over nikkel; optie: selectief/volledig verguld voor toepassingen met hoge trillingen / lange levensduur |
| Behoudstructuur |
Injectievormige vergrendeling, pinnen stevig vergrendeld in de behuizing om te voorkomen dat de pinnen loslopen onder schokken en trillingen |
Toepassingssectoren en typische eindapparatuur
- CNC-machinewerktuigen: CNC-controller-hoofdbord, servo driver-interface, machine I/O-uitbreidingsbord, interconnectie van het signaal van het numerieke besturingssysteem
- Industriële automatisering en controllers: PLC-modules, bewegingsbesturingskaarten, industriële relaisbesturingsunits, veldbusperifereerplaten
- Fabriekautomatiseringsapparatuur: Automatische besturingsbureaus voor de productielijn, robothulpborden
- Energie en energie industriële apparaten: industriële energiebewakingsinstallaties, interne signaalverbindingen van omvormers
- Test- en meetinstrumenten: industriële testapparatuur, ingebouwde industriële besturingsapparatuur
Geschikt voor scenario's die een hoge mechanische betrouwbaarheid, anti-vibratie, lange levensduur en frequent veldonderhoud vereisen.
Aanpassingsopties
- Oriëntatie: recht verticaal / 90° rechthoekig
- Aanpassing van pinlengte en door-gat staartlengte van PCB
- Plating: standaard tin-nickel; volgoud / selectiegoud op aanvraag
- Totale pinposities: aangepaste pincombinaties voor drie rijen
- Bijzondere stand-off/verhoogde behuizingshöhe
- Persoonlijke markering, verpakking (bak / buis / bulkzak)
Waarom u ons kiest
- Professionele fabrikant van industriële connectoren, met de nadruk op oplossingen voor bewerkte interconnecties voor automatiseringsapparatuur
- Gratis technische monsters beschikbaar voor validatie door de klant
- In-house vorm & CNC-bewerkingscapaciteit, snelle doorlooptijd voor aangepaste aanpassingen
- Strenge QC-tests van start tot eind: afmetingscontrole, contactweerstand, hoge spanning, trillingen
- OEM- en ODM-ondersteuning voor fabrikanten van machines en industriële controllers wereldwijd.
Veelgestelde vragen
V: Wat is uw MOQ?
A: Onze MOQ komt meestal tot 1000 stuks, maar we accepteren kleine bestelhoeveelheden voor testen.
V: Kan ik uw fabriek bezoeken?
A: Welkom om onze fabriek te bezoeken, en we zullen u ons professionele productieproces laten zien, en hopen dat we een langdurige samenwerking met u kunnen hebben.
V: Wat is uw levertijd?
A: 7 dagen voor monsters en 15-20 dagen voor massaproductie.
V: Hoe inspecteer ik mijn goederen?
A: U kunt inspecteren door de fabriek te bezoeken, of een derde partij te vragen om te inspecteren, of door foto-inspectie.
V: Hoeveel kost het om naar mijn land te verzenden?
A: De vracht zal door het vrachtbedrijf worden gegeven op basis van uw bruto gewicht en CBM.
V: Hoe weet ik of u mijn bestelling verzendt?
A: Het trackingnummer ((DHL, UPS, FedEx, TNT, EMS, etc.), de luchtvrachtbrief, of B/L per zee worden aan u verzonden zodra uw goederen zijn verzonden. We volgen ook de levering op en houden u op de hoogte.De behulpzame after-service wordt aangebodenWe steunen wat je verkoopt.
V: Kan ik gepersonaliseerde/op maat gemaakte producten maken?
A: Natuurlijk, stuur ons gewoon uw tekening of monster.
