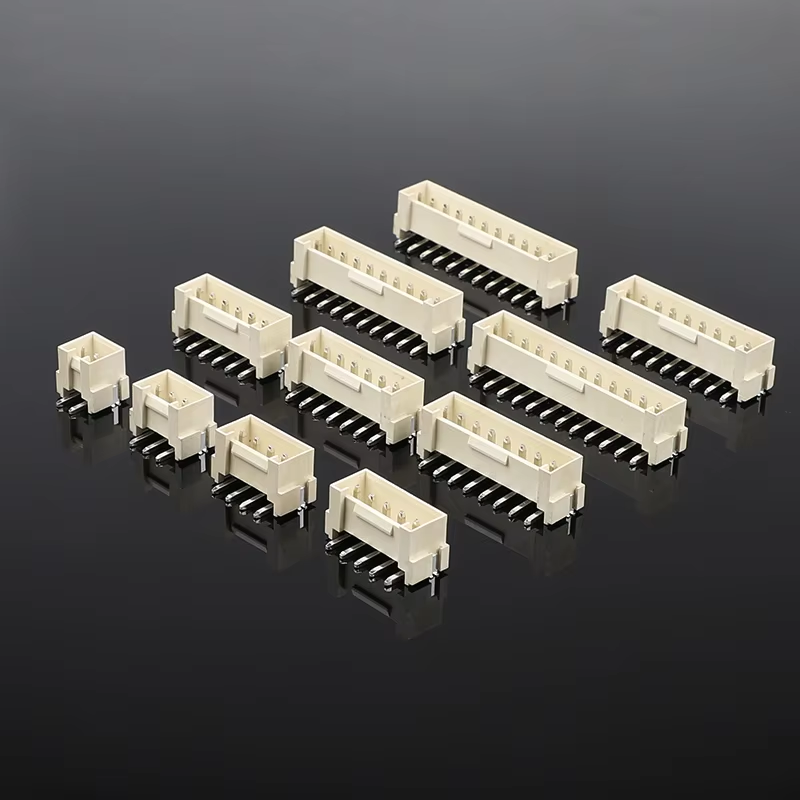

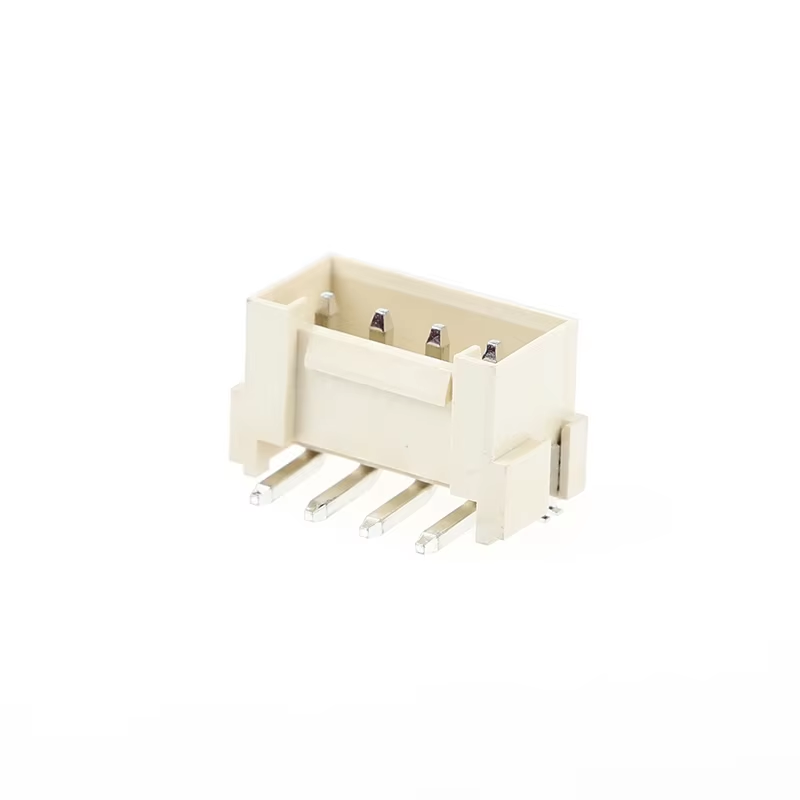

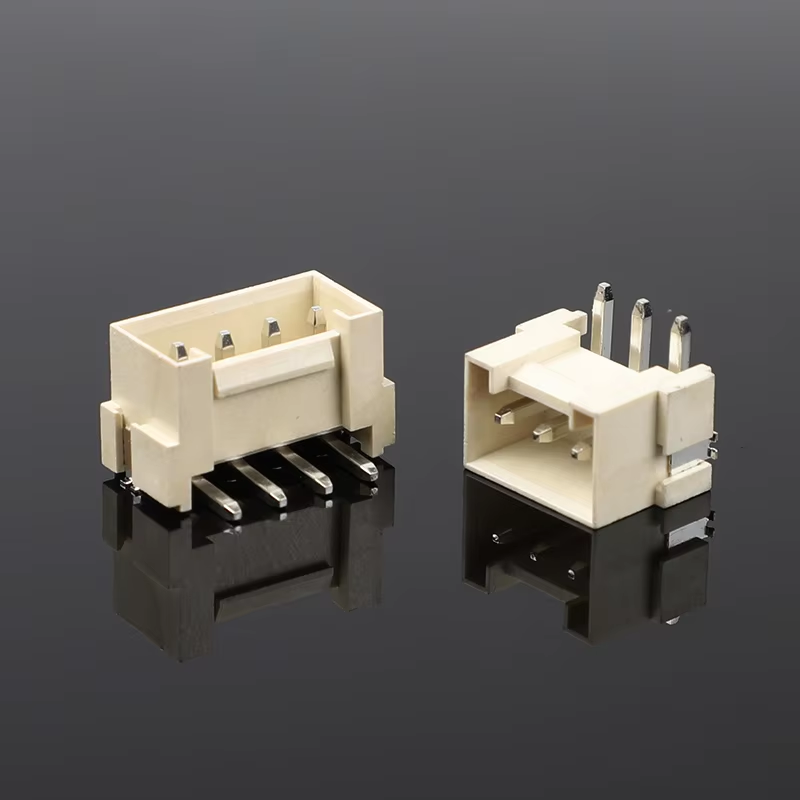

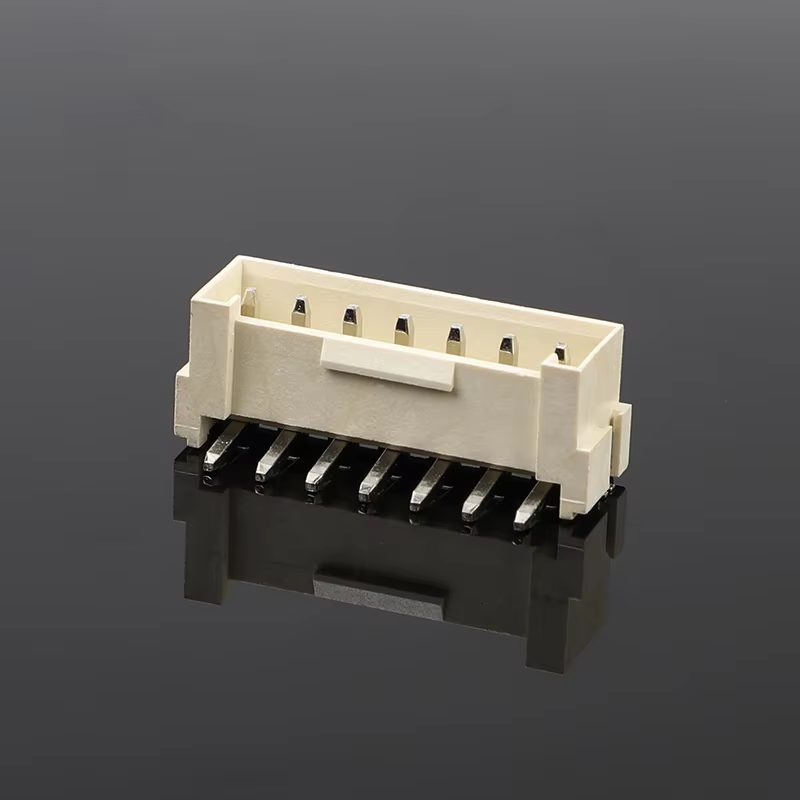

5557/5569 4.2mm Pitch Dubbele Rij Connectoren met Gesp Pin Horizontale Plug Board Connector Draad-naar-Board Connector
Product Highlights
- Pitch: 4.2mm, Dubbele Rij, Horizontaal Type met Gesp Pin, Draad-naar-Board
- UL94V-0 Vlamvertragende Behuizing, Halogeenvrij voor industrieel & huishoudelijk gebruik
- Anti-drop gespontwerp: Voorkomt onbedoeld ontkoppelen bij sterke trillingen (industrieel & voertuigomgeving)
- Complete ondersteunende set: Bijpassende behuizing + terminals beschikbaar
- Stabiel elektrisch contact, eenvoudige montage & krimpprocessen
Technische Specificaties
| Item |
Details |
| Elektrische Prestaties |
Nominale Stroom: 9A max per circuit
Nominale Spanning: 250V AC
Contactweerstand: ≤10mΩ
Isolatieweerstand: ≥1000MΩ
Weerstandsspanning: 1500V AC/min |
| Mechanische Prestaties |
Pitch: 4.2mm, Dubbele Rij
Invoegrichting: Horizontale plug
Koppelcycli: ≥500 keer
Gesp: Vergrendelingsgesp, anti-ontkoppeling bij trillingen |
| Materiaal & Plating |
Behuizing: PBT UL94V-0, Halogeenvrij
Terminal: Koperlegering
Plating: Vertind (verguld optioneel) |
| Omgevingsprestaties |
Bedrijfstemperatuur: -40℃ ~ +105℃
RoHS-conform |
| Soldeerhandleiding |
Reflow solderen: Max 260℃, 10s max
Golfsolderen: Max 250℃ |
Kruisverwijzing / Alternatieve Vervanging
Compatibele alternatief voor JST / Molex / TE AMP series:
- JST: EH serie 4.2mm dubbele rij
- Molex: 3901 serie 4.2mm dubbele rij draad-naar-board
- TE AMP: 4.2mm pitch dubbele rij gesp draad-naar-board connectoren
Opmerking: Controleer het aantal pinnen & mechanische afmetingen vóór directe vervanging.
Productkenmerken
- Ingebouwde vergrendelingsgesp, effectieve anti-ontkoppeling tegen trillingen & schokken
- Halogeenvrije UL94V-0 PBT behuizing, hoge vlamwerendheid
- Horizontale printplaatmontage, bespaart PCB-ruimte
- Aparte behuizing en krimpteninals, flexibele kabelboom assemblage
- Stabiele vertinde terminals, lage contactweerstand
Productvoordelen
- Trillingsbestendige vergrendelingsgesp, lost risico op losse verbindingen op in zware industriële/voertuigomgevingen
- Hoog veiligheidsmateriaal: UL94V0 + Halogeenvrij, voldoet aan strenge normen voor apparaten & industrie
- Volledige set levering: behuizing + terminals op voorraad, geen noodzaak om onderdelen apart te sourcen
- Strikte afbeeldingscontrole, goede uitwisselbaarheid met bekende internationale merken
- Kosteneffectief alternatief zonder in te leveren op betrouwbaarheid
Toepassing
- Industriële besturingsapparatuur
- Huishoudelijke apparaten (koelkast, wasmachine, oven)
- Hulpkabelboom voor de auto-industrie
- Voeding & UPS
- LED-drivermodules
- Instrumenten & meetapparatuur
Verpakkingsmethode
- Standaard: Antistatische zakverpakking
- Optioneel: Witte / Neutrale kartonnen doosverpakking. Aangepaste verpakkingslabels & barcodes beschikbaar op aanvraag.
Betaalmethode
EXW, FOB, CIF, CPT, T/T, L/C beschikbaar
Levertijd
- Monsters: 3 werkdagen
- Massabestelling: 1–2 weken
Fabriekscertificaat & Klantenservice
- Certificeringen: UL, RoHS, REACH, ISO9001
- MOQ: Lage MOQ voor standaardartikelen
- Monsterbeleid: Gratis monsters beschikbaar / Snelle monsterlevering.
- Klantenservice: Aangepast aantal pinnen, platingdikte, kabelboom assemblage, speciale verpakking & markering.
Klantselectiegids
- Bevestig PIN & stroombelastingsvereiste
- Verifieer de werktemperatuur & trillingsniveau van uw apparatuur
- Controleer de PCB-voetafdruk (horizontale plug)
- Bevestig materiaaleis: Halogeenvrij / vlamvertragendheid
- Kruisverwijzing met origineel merk onderdeelnummer voor vervanging
- Vraag gratis monsters aan voor pre-testen vóór massale projectadoptie
FAQ
1. V: Heeft u een catalogus? Kunt u mij de catalogus sturen om al uw producten te bekijken?
A: Ja, u kunt online contact met ons opnemen of een e-mail sturen om de catalogus te ontvangen.
2. V: Ik kan het product niet vinden in uw catalogus. Kunt u dit product voor mij maken? A: Onze catalogus toont de meeste van onze producten, maar niet allemaal. Laat ons gewoon weten welk product u nodig heeft en hoeveel u wilt. Als we het niet hebben, kunnen we ook een nieuwe mal ontwerpen en maken om het te produceren. Ter referentie, het maken van een gewone mal duurt ongeveer 35-45 dagen.
3. V: Kunt u een monster leveren? Zijn deze monsters gratis?
A: Ja, we leveren 5-10 stuks connector gratis monsters voor testen. Maar u moet de verzendkosten betalen
4. V: Hoe zit het met uw levertijd?
A: Voorraadgoederen worden binnen 1 dag geleverd; aangepaste goederen worden binnen 5-7 dagen geleverd
5. V: Hoe verzendt u mijn bestelling?
A: Voor kleine pakketten, stuur ze per Express, zoals DHL, FedEx, UPS, TNT, EMS. Dat is een deur-tot-deur service. Voor grote pakketten kunnen we ze per lucht of over zee verzenden. We gebruiken standaard exportkartons. Wij zijn verantwoordelijk voor eventuele productschade die tijdens de levering wordt veroorzaakt.
6. V: Wat voor soort betaling accepteert u? Kan ik RMB betalen?
A: We accepteren T/T (bankoverschrijving), Western Union en PayPal. Zorg ervoor dat we hetzelfde bedrag ontvangen als op de factuur. En u kunt in RMB betalen. Geen probleem.
7. V: Hoe zit het met de kwaliteitscontrole van uw bedrijf?
A: Volgt strikt ISO9001. IQC, OQC, IPQC en QA zijn goed voor 10% van ons personeel. Al onze producten worden getest door CCD.
8. V: Ik heb uw prijslijst van al uw producten nodig. Heeft u een prijslijst?
A: We hebben geen prijslijst van al onze producten. Omdat we zoveel artikelen hebben, is het onmogelijk om alle prijzen te vermelden, en prijzen veranderen op basis van materiaalkosten en hoeveelheid. En u kunt ons een lijst geven van alle artikelen die u nodig heeft; we zullen zorgvuldig één voor één controleren en u een specificatie- en prijslijst geven
9. V: Kunt u aangepaste producten en aangepaste verpakkingen maken?
A: Ja. We hebben veel aangepaste producten gemaakt voor onze klanten (voornamelijk kabelbomen). Wat betreft aangepaste verpakkingen, er is geen probleem; we kunnen uw logo of andere informatie op de verpakking zetten. Houd er rekening mee dat dit extra kosten met zich meebrengt.
10. V: Welke certificaten heeft u?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
