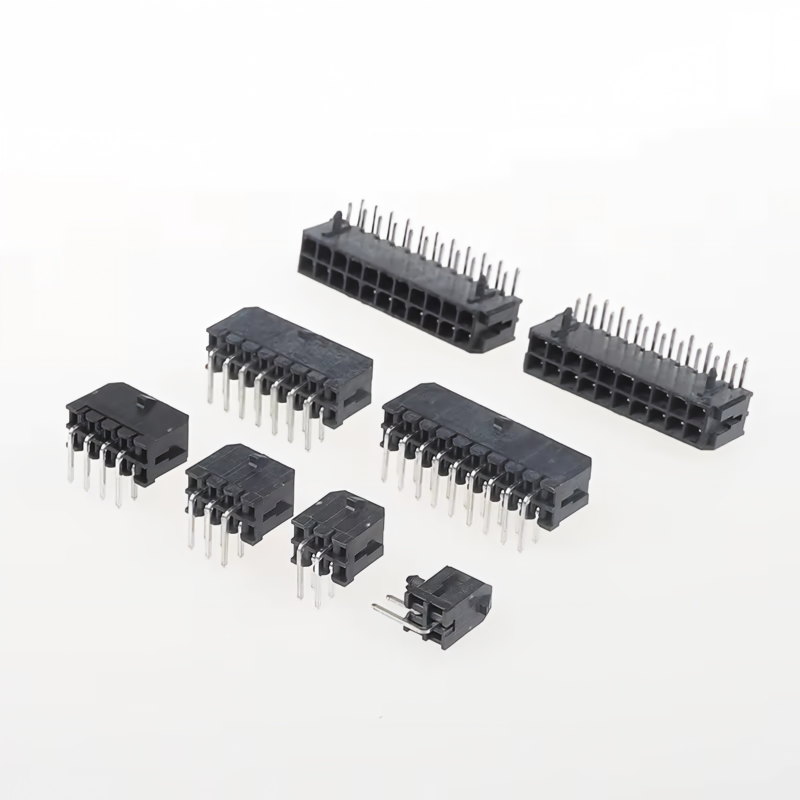

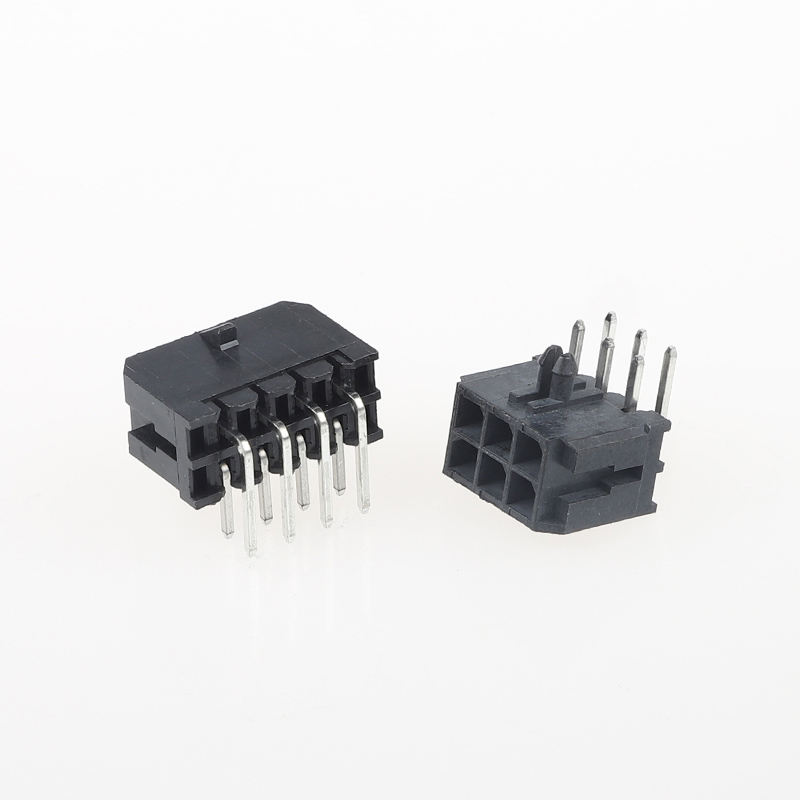

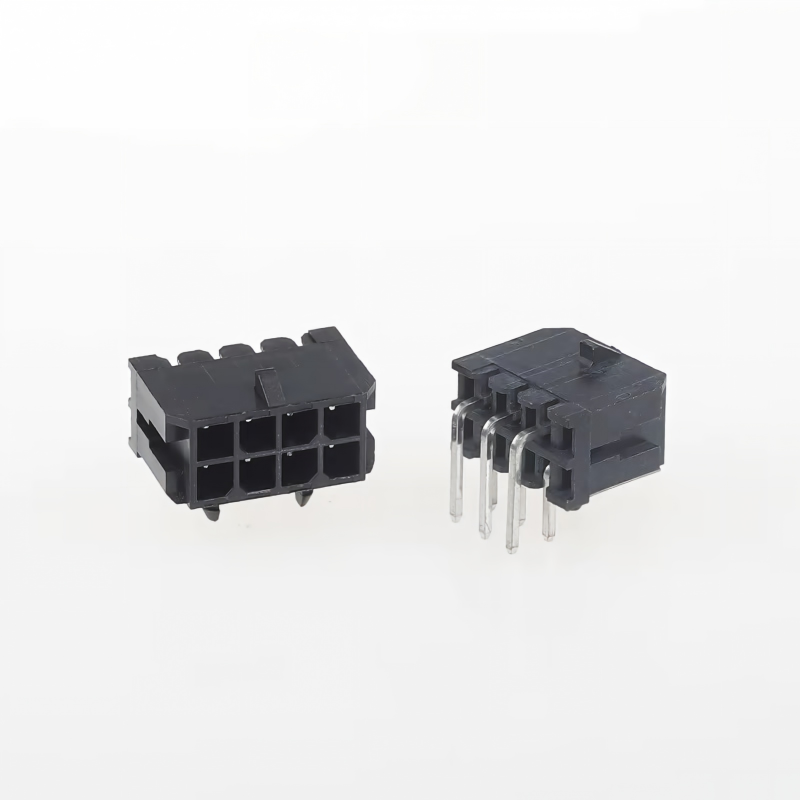

MX3.0 Pitch 3.0mm Elektrische Draad Connectoren R/A SMD Connector en Terminals PCB Board Connector
Product Highlights
- Behuizing Vlamklasse: UL94V-0, Halogeenvrij, laag giftig rook voor industriële & huishoudelijke apparaten projecten
- Anti-Vibratie Positieve Vergrendeling: Versterkt klikvergrendelingsontwerp om onbedoeld ontkoppelen onder continue trillingen te voorkomen (cruciaal voor industriële & voertuigaccessoire omgevingen)
- Compleet Systeem: Volledige set levering, inclusief R/A SMD wafer, bijpassende behuizing en krimpt terminals
- **Pitch 3.0mm, haakse Surface Mount, enkelrijige draad-naar-bord verbinding voor stroom & signaaloverdracht
- RoHS & REACH conform
Technische Specificaties
| Item |
Parameter |
| Elektrische Prestaties |
| Nominale Stroom |
5A per pin |
| Nominale Spanning |
250V AC/DC |
| Contactweerstand |
≤20mΩ |
| Isolatieweerstand |
≥1000MΩ |
| Weerstaanspanning |
1000V AC, 1min |
| Mechanische Prestaties |
| Koppelcycli |
≥300 keer |
| Ontkoppelingsretentie |
Anti-drop vergrendelingsstructuur, bestand tegen trillingstest |
| Draaddikte |
AWG#20 ~ AWG#28 |
| Pitch |
3.0mm |
| Montagetype |
Haakse SMD |
| Posities |
2P~24P aanpasbaar |
| Materiaal & Plating |
| Behuizing |
Nylon66, UL94V-0, Halogeenvrij, Zwart |
| Terminal Materiaal |
Fosforbrons |
| Plating |
Vertind (Standaard); Vergulden optioneel voor hoge betrouwbaarheidssignalen |
| Omgeving & Soldeerhandleiding |
| Bedrijfstemperatuur |
-40℃ ~ +105℃ |
| SMD Reflow Temperatuur |
Max 260℃, voldoet aan IPC soldeernorm |
| Conformiteit |
RoHS, REACH |
Kruisverwijzing / Alternatieve Vervanging
Onze MX3.0 R/A SMD connector is mechanisch & elektrisch uitwisselbaar met de serie, een directe drop-in vervanging voor kostenreductie:
- Molex: Micro-Fit 3.0 Serie (43640 /43645 /43650 serie)
- JST: 3.0mm pitch draad-naar-bord R/A SMD equivalente serie
- TE (AMP): 3.0mm draad-naar-bord haakse SMD connector equivalent
Opmerking: Verifieer het aantal pinnen & PCB-voetafdruk vóór massaproductie.
Product Voordelen
- Trillingsbestendige Vergrendeling: Positieve vergrendeling voorkomt onbedoelde ontkoppeling voor bewegende & trillende apparatuur, waardoor het risico op veldfalen van losse verbindingen wordt opgelost.
- Halogeenvrije UL94-0 Behuizing: Veilig voor industriële besturing, huishoudelijke apparaten en voertuigaccessoires brandveiligheidseisen.
- Volledige BOM Levering: Eén-stop aankoop: SMD wafer + behuizing + krimpt terminals, geen gedoe met meerdere leveranciers.
- Stabiel SMD Solderen: Geoptimaliseerde SMT-voet, goede soldeerbaarheid, lage tombstone-snelheid tijdens PCB-assemblage.
- Kosteneffectief Alternatief: Pin-naar-pin compatibel met internationale merken, waardoor de BOM-kosten worden verlaagd zonder betrouwbaarheidscompromissen.
Toepassing
✅ Industriële automatisering, servo-besturing, PLC-randapparatuur
✅ Huishoudelijke apparaten: Airconditioner, wasmachine, voeding module
✅ Automotive hulp-elektronica, voertuigverlichting & sensor harnas
✅ Stroom- & signaaloverdracht voor robotica, medische apparatuur, batterijbeheersysteem
Verpakkingsmethode
- Standaard: Antistatische zak verpakking
- Optioneel: Witte / Neutrale kartonnen doos verpakking. Aangepaste verpakkingslabels & barcodes beschikbaar op aanvraag.
Betaalmethode
EXW, FOB, CIF, CPT, T/T, L/C beschikbaar
Levertijd
- Monsters: 3 werkdagen
- Massabestelling: 1–2 weken
Fabriekscertificaat & Klantenservice
- Certificeringen: UL, RoHS, REACH, ISO9001
- MOQ: Lage MOQ voor standaardartikelen
- Sample Beleid: Gratis monsters beschikbaar / Snelle monsterlevering. Klantenservice: Aangepaste aantal pinnen, plating dikte, kabelboom assemblage, speciale verpakking & markering.
Klant Selectiegids
- Bevestig aantal pinnen en stroomvereiste: Vertinde plating voor stroomcircuit; Vergulden aanbevolen voor laag niveau signaal.
- Controleer de maximale werktemperatuur en trillingsgraad van uw apparatuur; ons vergrendelingsontwerp heeft de voorkeur voor omgevingen met hoge trillingen.
- PCB-voetafdruk: Gebruik onze verstrekte PCB-voetafdruk om onze R/A SMD-wafer te matchen.
- Draadselectie: AWG#20~#28, match terminal krimpbereik.
- Pre-sample test wordt sterk aanbevolen vóór massaprojectvalidatie.
FAQ
1. V: Heeft u een catalogus? Kunt u mij de catalogus sturen om al uw producten te bekijken?
A: Ja, u kunt online contact met ons opnemen of een e-mail sturen om de catalogus te ontvangen.
2. V: Ik kan het product niet vinden in uw catalogus. Kunt u dit product voor mij maken? A: Onze catalogus toont de meeste van onze producten, maar niet allemaal. Laat ons gewoon weten welk product u nodig heeft en hoeveel u wilt. Als we het niet hebben, kunnen we ook een nieuwe mal ontwerpen en maken om het te produceren. Ter referentie, het maken van een gewone mal duurt ongeveer 35-45 dagen.
3. V: Kunt u een monster leveren? Zijn deze monsters gratis?
A: Ja, we leveren 5-10 stuks connector gratis monsters voor testen. Maar u moet de verzendkosten betalen
4. V: Hoe zit het met uw levertijd?
A: Voorraadgoederen worden binnen 1 dag geleverd; aangepaste goederen worden binnen 5-7 dagen geleverd
5. V: Hoe verzendt u mijn bestelling?
A: Voor kleine pakketten, stuur ze per Express, zoals DHL, FedEx, UPS, TNT, EMS. Dat is deur-tot-deur service. Voor grote pakketten kunnen we ze per lucht of over zee verzenden. We gebruiken standaard exportdozen. Wij zijn verantwoordelijk voor eventuele productschade veroorzaakt tijdens de levering.
6. V: Wat voor soort betaling accepteert u? Kan ik RMB betalen?
A: We accepteren T/T (bankoverschrijving), Western Union en PayPal. Zorg ervoor dat we hetzelfde bedrag ontvangen als de factuur. En u kunt in RMB betalen. Geen probleem.
7. V: Hoe zit het met de kwaliteitscontrole van uw bedrijf?
A: Volg strikt ISO9001. IQC, OQC, IPQC en QA zijn goed voor 10% van ons personeel. Al onze producten worden getest door CCD.
8. V: Ik heb uw prijslijst van al uw producten nodig. Heeft u een prijslijst?
A: We hebben geen prijslijst van al onze producten. Omdat we zoveel artikelen hebben, is het onmogelijk om alle prijzen te vermelden, en prijzen veranderen op basis van materiaalkosten en hoeveelheid. En u kunt ons een lijst geven van alle artikelen die u nodig heeft; we zullen zorgvuldig één voor één bevestigen en u een specificatie- en prijslijst geven
9. V: Kunt u aangepaste producten en aangepaste verpakking maken?
A: Ja. We hebben eerder veel aangepaste producten voor onze klanten gemaakt (voornamelijk kabelbomen). Over aangepaste verpakking, er is geen probleem; we kunnen uw logo of andere informatie op de verpakking zetten. Het is alleen nodig om te wijzen op de extra kosten.
10. V: Welke certificaten heeft u?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
