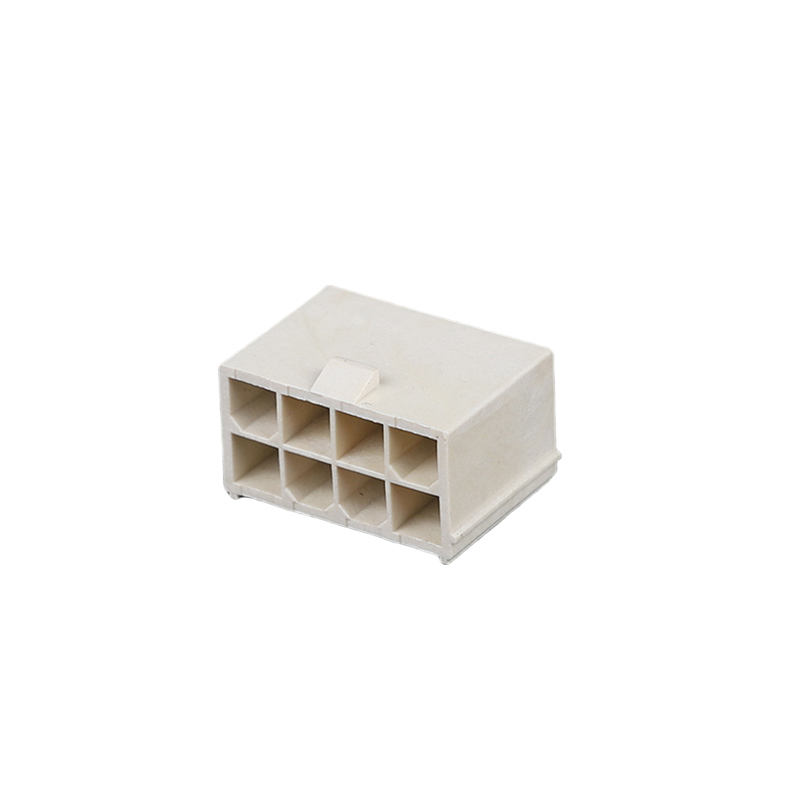

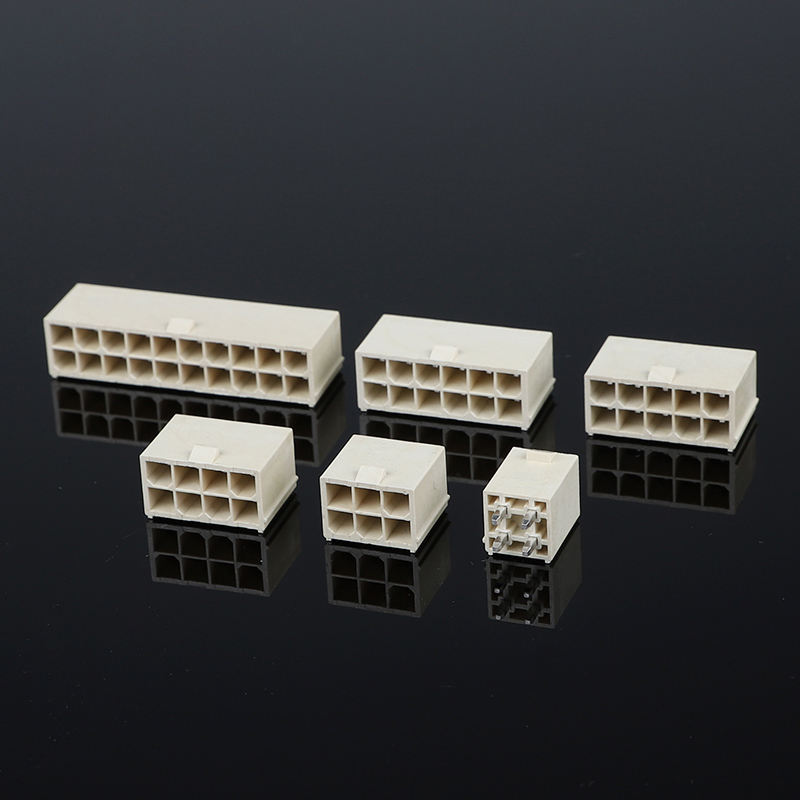

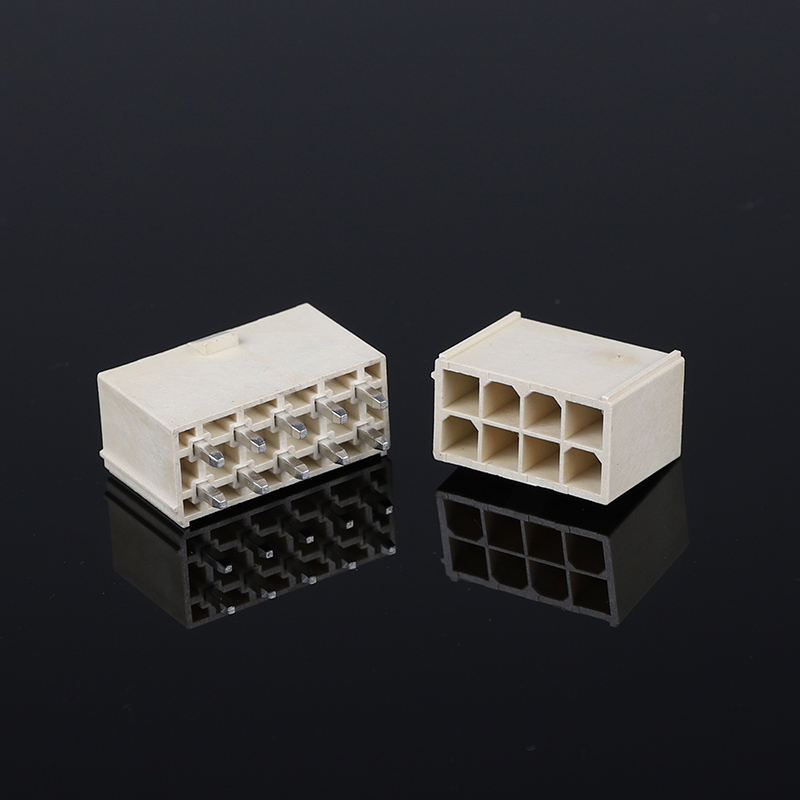

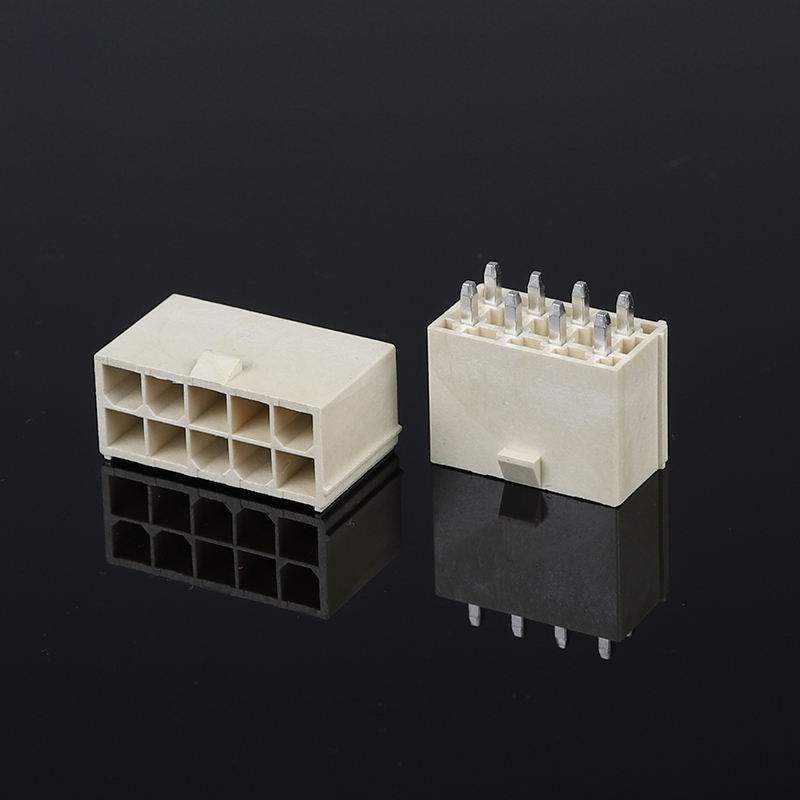

Korte samenvatting: 4,2 mm pitch 5557/5569 dubbele rij rechte pin ATX voedingsconnector, LCP high-temp behuizing, UL94V-0, halogeenvrij. Anti-ontkoppeling gesp ontwerp voor zware trillingen industriële & automotive toepassingen. Complete behuizing & terminal set beschikbaar.
Producthoogtepunten
✅ Vlamvertragend & Eco Materiaal: Behuizing LCP, UL94V-0 vlamvertragend, Halogeenvrij, voldoet aan milieu-eisen voor industriële & huishoudelijke apparaten
✅ Dubbele Gesp Anti-Vibratie Anti-Ontkoppeling: Versterkte dubbele rij vergrendelingsgesp, voorkomt onbedoelde ontkoppeling onder continue schokken & trillingen in zware industriële / voertuigomgevingen
✅ Volledige Bijpassende Componenten: Complete set inclusief plastic behuizing (shell) + krimptangen, one-stop inkoop
✅ Hoge Temperatuur LCP Materiaal: Stabiele prestaties tijdens SMT solderen, bestand tegen hoge werktemperaturen in de omgeving
Technische Specificaties
| Artikel |
Details |
| Pitch |
4,2 mm |
| Structuur |
Dubbele rij, rechte pin, gespvergrendeling |
| Model |
5557 / 5569 serie |
| Elektrische Prestaties |
| Nominale Stroom |
9A per circuit |
| Nominale Spanning |
250V AC |
| Contactweerstand |
≤20mΩ |
| Isolatieweerstand |
≥1000MΩ |
| Weerstaanspanning |
1500V AC gedurende 1 min |
| Mechanische Prestaties |
| Insteek / Uittrek Cycli |
≥1000 keer |
| Vergrendelingskracht |
Versterkte dubbele gesp, anti-ontkoppeling onder trillingen |
| Contact Houdkracht |
Voldoet aan IEC trillings- & schoktestnorm |
| Materiaal, Plating & Milieu |
| Behuizingsmateriaal |
Hoge temperatuur LCP |
| Vlamklasse |
UL94V-0, Halogeenvrij |
| Basis materiaal terminal |
Koperlegering |
| Plating |
Tin plating (goud plating optioneel) |
| Bedrijfstemperatuur |
-40℃ ~ +125℃ |
| Soldeerhandleiding |
SMT solderen compatibel; Reflow piek temp ≤260℃, max 10s |
Kruisverwijzing / Alternatieve Vervanging
Directe drop-in compatibele vervanging voor internationaal bekende merken:
- JST: 5557 / 5569 serie
- Molex: 3901 serie
- TE (AMP): 4,2 mm pitch ATX voedingsserie connectoren
Opmerking: Pin-aantal moet overeenkomen bij kruisgebruik.
Productkenmerken
- 4,2 mm standaard pitch, dubbele rij rechte pin lay-out, klassiek ATX voeding socket ontwerp
- Dubbele gesp vergrendelingsmechanisme, voorkomt onbedoelde ontkoppeling onder trillingen
- LCP high-temp plastic, stabiel bij hoge temperaturen in soldeer- & werkomgevingen
- UL94V-0 vlamvertragend, halogeenvrij, milieuvriendelijk
- Complete behuizing + terminal oplossing, eenvoudige montage
Productvoordelen
- Anti-val vergrendelingsontwerp: Lost het pijnpunt van de klant op van connector losraken & ontkoppeling onder trillingen voor industriële & on-board apparatuur
- Hoge temperatuurbestendige LCP, geen vervorming tijdens reflow solderen
- Strikte materiaalcontrole: UL94V-0 + Halogeenvrij, voldoet aan veiligheidsaudit voor industriële, huishoudelijke apparaten & gedeeltelijke automotive projecten
- Pin-naar-pin compatibel met JST / Molex / TE, handige BOM-substitutie zonder PCB-herontwerp
- Fabrieksdirecte levering; ondersteunt aangepast pin-aantal, plating & verpakking
Toepassing
- ATX PC voeding
- Industriële besturingsapparatuur, servo voedingspoort
- Huishoudelijke apparaten (airconditioner, omvormer)
- Automotive hulpvoedingsmodules
- Medische voedingsapparatuur
- LED-stuurprogramma & batterijpakket
Verpakkingsmethode
- Standaard: Antistatische zak verpakking
- Optioneel: Witte / Neutrale kartonnen doos verpakking. Aangepast verpakkingslabel & barcodes beschikbaar op aanvraag.
Betaalmethode
EXW, FOB, CIF, CPT, T/T, L/C beschikbaar
Levertijd
- Monsters: 3 werkdagen
- Massabestelling: 1–2 weken
Fabriekscertificaat & Klantenservice
- Certificeringen: UL, RoHS, REACH, ISO9001
- MOQ: Lage MOQ voor standaardartikelen
- Monsterbeleid: Gratis monsters beschikbaar / Snelle monsterlevering. Klantenservice: Aangepast pin-aantal, plating dikte, kabelboom assemblage, speciale verpakking & markering.
Klant Selectiegids
- Bevestig pin-aantal voor kruisverwijzing om footprint te matchen
- Voor scenario's met hoge trillingen, kies de dubbele gesp vergrendelingsversie om ontkoppeling te voorkomen
- Voor soldeerproces: bevestig reflow temperatuur ≤260℃
- Voor automotive projecten, vraag volledig materiaalrapport & halogeen certificaat aan
- Indien goud plating vereist is, informeer verkoop tijdens de offertefase
FAQ
1. V: Heeft u een catalogus? Kunt u mij de catalogus sturen om al uw producten te bekijken?
A: Ja, u kunt online contact met ons opnemen of een e-mail sturen om de catalogus te ontvangen.
2. V: Ik kan het product niet vinden in uw catalogus. Kunt u dit product voor mij maken? A: Onze catalogus toont de meeste van onze producten, maar niet allemaal. Laat ons gewoon weten welk product u nodig heeft en hoeveel u wilt. Als we het niet hebben, kunnen we ook een nieuwe mal ontwerpen en maken om het te produceren. Ter referentie, het maken van een gewone mal duurt ongeveer 35-45 dagen.
3. V: Kunt u een monster leveren? Zijn deze monsters gratis?
A: Ja, we leveren 5-10 stuks connector gratis monsters voor testen. Maar u moet de verzendkosten betalen
4. V: Hoe zit het met uw levertijd?
A: Voorraadgoederen worden binnen 1 dag geleverd; aangepaste goederen worden binnen 5-7 dagen geleverd
5. V: Hoe verzendt u mijn bestelling?
A: Voor kleine pakketten, stuur ze per Express, zoals DHL, FedEx, UPS, TNT, EMS. Dat is Deur-tot-Deur service. Voor grote pakketten kunnen we ze per lucht of over zee verzenden. We gebruiken standaard exportdozen. Wij zijn verantwoordelijk voor eventuele productschade veroorzaakt tijdens de levering.
6. V: Wat voor soort betaling accepteert u? Kan ik RMB betalen?
A: We accepteren T/T (bankoverschrijving), Western Union en PayPal. Zorg ervoor dat we hetzelfde bedrag ontvangen als op de factuur. En u kunt in RMB betalen. Geen probleem.
7. V: Hoe zit het met de kwaliteitscontrole van uw bedrijf?
A: Volgt strikt ISO9001. IQC, OQC, IPQC en QA zijn goed voor 10% van ons personeel. Al onze producten worden getest door CCD.
8. V: Ik heb uw prijslijst van al uw producten nodig. Heeft u een prijslijst?
A: We hebben geen prijslijst van al onze producten. Omdat we zoveel artikelen hebben, is het onmogelijk om alle prijzen op te sommen, en prijzen veranderen op basis van materiaalkosten en hoeveelheid. En u kunt ons een lijst geven van alle artikelen die u nodig heeft; we zullen ze zorgvuldig één voor één controleren en u een specificatie- en prijslijst geven
9. V: Kunt u aangepaste producten en aangepaste verpakkingen maken?
A: Ja. We hebben veel aangepaste producten gemaakt voor onze klanten (voornamelijk kabelbomen). Over aangepaste verpakkingen is er geen probleem; we kunnen uw logo of andere informatie op de verpakking zetten. Houd er rekening mee dat dit extra kosten met zich meebrengt.
10. V: Welke certificaten heeft u?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
