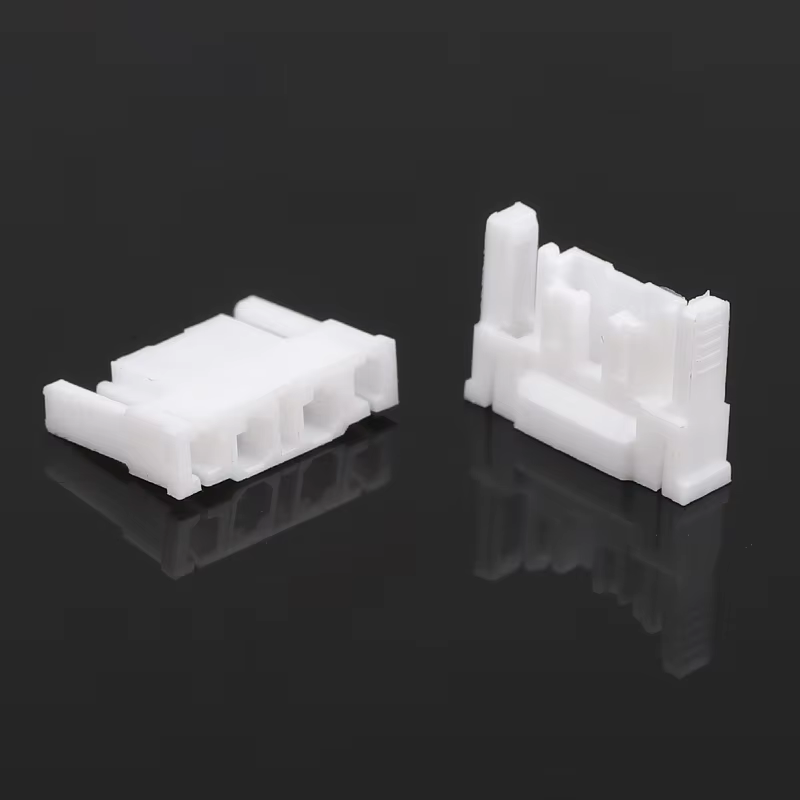

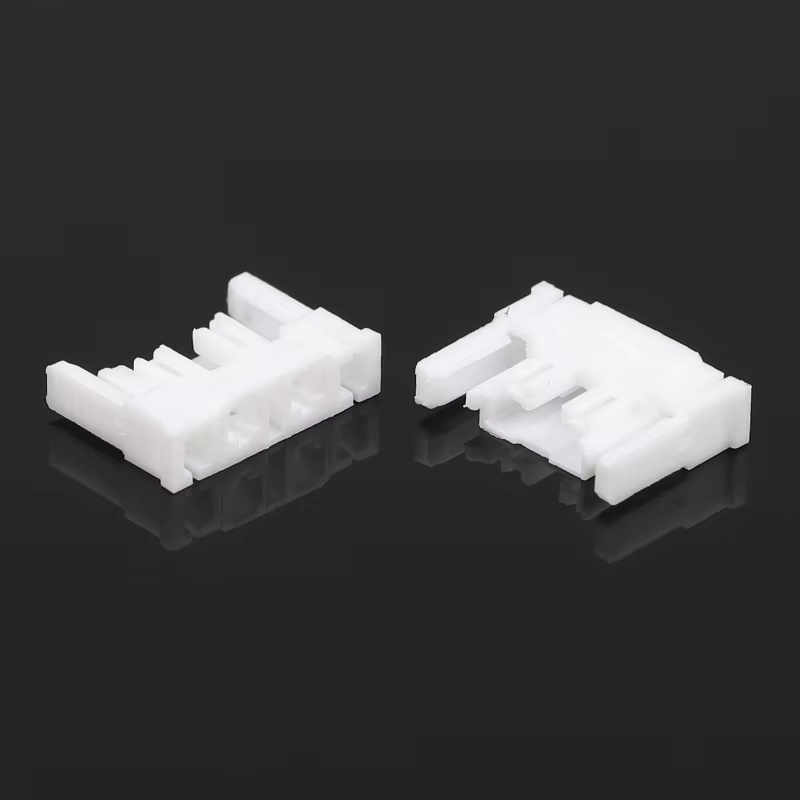

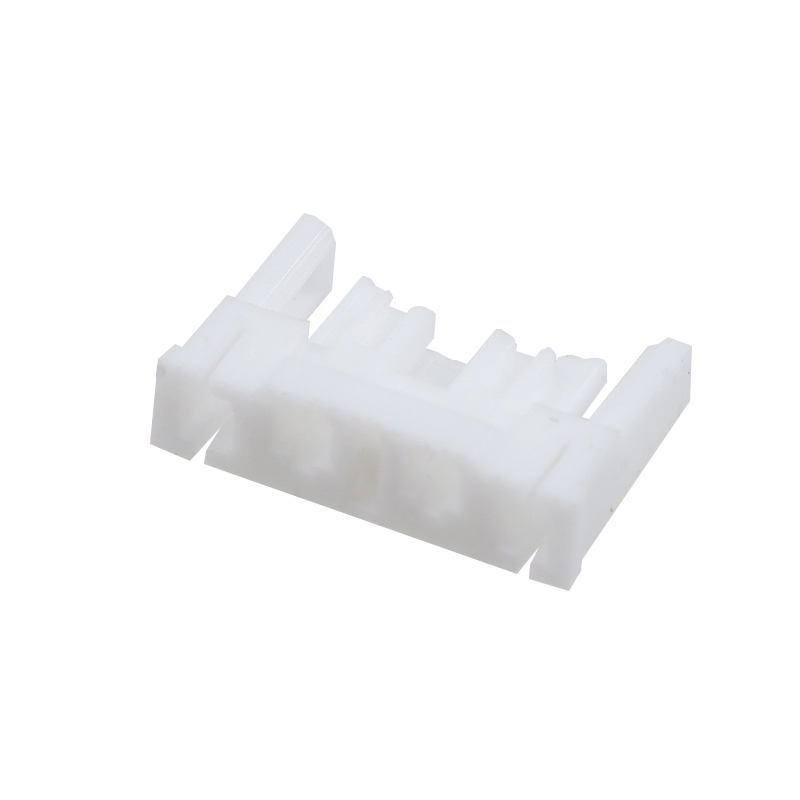

5034730200 Connector 3.70mm Steek Male Behuizing Connector Draad-naar-Printplaat Draadconnector
Producthoogtepunten
- Steek: 3.70mm, Male Behuizing, Draad-naar-Printplaat interconnectie
- Materiaal behuizing: UL94V-0 vlamvertragend, Halogeenvrij; veilig voor industriële en huishoudelijke apparaten
- Versterkt vergrendelingsclip ontwerp: anti-loskoppelen, stabiele verbinding onder continue trillingen in zware industriële en voertuigomgevingen

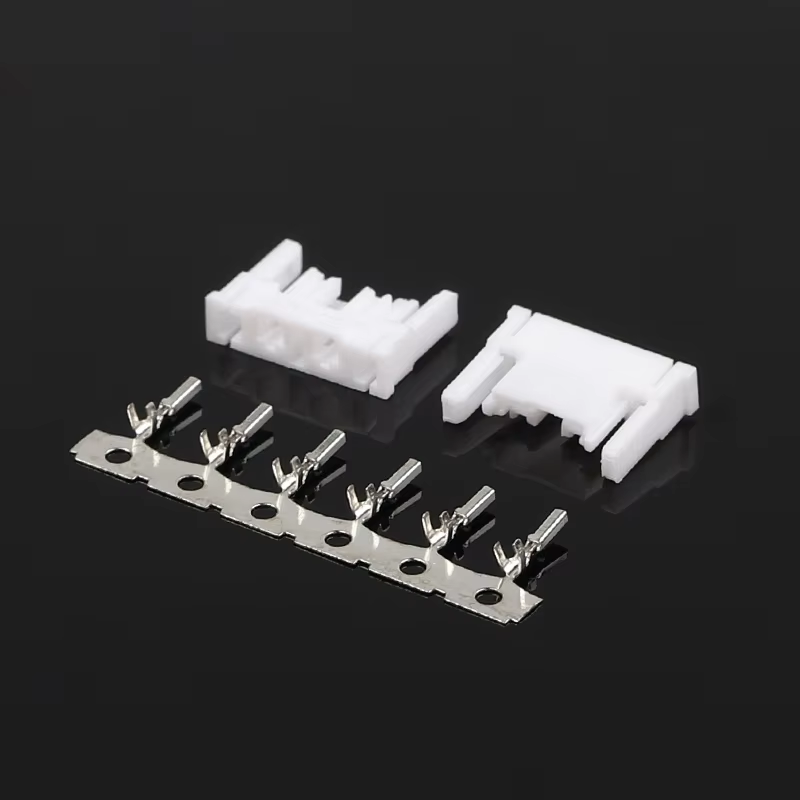

- Complete koppelingsset: levert bijpassende behuizing + krimpklemmen samen
- Compacte structuur, eenvoudige draadkrimping en montage
Technische specificaties
| Categorie |
Artikel |
Specificatie |
| Elektrisch |
Nominale spanning |
250V AC |
| Nominale stroom |
5A max per circuit |
| Weerstandsspanning |
1500V AC/minuut |
| Isolatieweerstand |
≥1000MΩ |
| Mechanisch |
Steek |
3.70 mm |
| Contactweerstand |
≤20mΩ |
| Koppel-/ontkoppelcycli |
≥30 cycli |
| Vergrendeling |
Positieve vergrendeling, anti-loskoppelen |
| Materiaal & Plating |
Behuizing |
PBT, UL94V-0, Halogeenvrij |
| Terminal basis |
Koperlegering |
| Plating |
Tin plating |
| Milieu |
Bedrijfstemperatuur |
-40℃ ~ +105℃ |
| Soldeerhandleiding |
Soldeertemperatuur |
260℃ max, ≤5s |
Kruisverwijzing / Alternatieve vervanging
Direct compatibel alternatief voor internationaal bekende merken:
- JST equivalente modellen
- Molex equivalente modellen
- AMP (TE) equivalente modellen
Opmerking: Controleer het aantal pinnen en de mechanische afmetingen voor definitieve validatie vóór massaproductie.
Productvoordelen
- Anti-vibratie vergrendelingsclip elimineert het risico op loskoppelen van de connector onder schokken en trillingen voor industriële en automotive-kwaliteitsprojecten.
- Halogeenvrije UL94 V-0 plastic behuizing voldoet aan EU-milieurichtlijnen en brandveiligheidsnormen.
- Volledige set levering: mannelijke behuizing + krimpklemmen, vereenvoudigt uw stuklijst en inkoop.
- Stabiel elektrisch contact en lage contactweerstand voor langdurige continue werking.
- Kosteneffectieve drop-in vervanging voor JST / Molex / TE connectoren zonder herontwerp.
Toepassing
✅ Industriële besturingsapparatuur
✅ Huishoudelijke apparaten
✅ Automotive hulp-elektronica
✅ Voedingmodules
✅ LED-verlichtingssystemen
✅ Slimme meter & IoT-apparaten
Verpakkingsmethode
- Standaard: Antistatische zakverpakking
- Optioneel: Witte / Neutrale kartonnen doosverpakking. Aangepaste verpakkingslabels en barcodes beschikbaar op aanvraag.
Betaalmethode
EXW, FOB, CIF, CPT, T/T, L/C beschikbaar
Levertijd
- Monsters: 3 werkdagen
- Massabestelling: 1–2 weken
Fabriekscertificaat & Klantenservice
- Certificeringen: UL, RoHS, REACH, ISO9001
- MOQ: Lage MOQ voor standaardartikelen
- Samplebeleid: Gratis monsters beschikbaar / Snelle monsterlevering. Klantenservice: Aangepast aantal pinnen, platingdikte, kabelboomassemblage, speciale verpakking & markering.
Klantselectiegids
- Bevestig de werkstroom, spanning en bedrijfstemperatuurbereik volgens uw circuit.
- Verifieer de draad AWG om overeen te komen met het krimpbereik van de terminal.
- Voor scenario's met veel trillingen, bevestig het ontwerp van de vergrendelingsclip.
- Controleer de afmetingen en pin definitie bij het vervangen van JST/Molex/TE onderdelen; test monsters vóór massaproductie.
- Bevestig RoHS / Halogeenvrije vereiste voor uw doelmarkt.
Veelgestelde vragen
1. V: Heeft u een catalogus? Kunt u mij de catalogus sturen om al uw producten te bekijken?
A: Ja, u kunt online contact met ons opnemen of een e-mail sturen om de catalogus te ontvangen.
2. V: Ik kan het product niet vinden in uw catalogus. Kunt u dit product voor mij maken? A: Onze catalogus toont de meeste van onze producten, maar niet allemaal. Laat ons gewoon weten welk product u nodig heeft en hoeveel u wilt. Als we het niet hebben, kunnen we ook een nieuwe mal ontwerpen en maken om het te produceren. Ter referentie, het maken van een gewone mal duurt ongeveer 35-45 dagen.
3. V: Kunt u een monster leveren? Zijn deze monsters gratis?
A: Ja, we leveren 5-10 stuks connector gratis monsters voor testen. Maar u moet de verzendkosten betalen
4. V: Hoe zit het met uw levertijd?
A: Voorraadgoederen worden binnen 1 dag geleverd; aangepaste goederen worden binnen 5-7 dagen geleverd
5. V: Hoe verzendt u mijn bestelling?
A: Voor kleine pakketten, stuur ze per Express, zoals DHL, FedEx, UPS, TNT, EMS. Dat is een deur-tot-deur service. Voor grote pakketten kunnen we ze per lucht of over zee verzenden. We gebruiken standaard exportkartons. Wij zijn verantwoordelijk voor eventuele productschade die tijdens de levering wordt veroorzaakt.
6. V: Wat voor soort betaling accepteert u? Kan ik RMB betalen?
A: We accepteren T/T (bankoverschrijving), Western Union en PayPal. Zorg ervoor dat we hetzelfde bedrag ontvangen als de factuur. En u kunt in RMB betalen. Geen probleem.
7. V: Hoe zit het met de kwaliteitscontrole van uw bedrijf?
A: Volg strikt ISO9001. IQC, OQC, IPQC en QA zijn goed voor 10% van ons personeel. Al onze producten worden getest door CCD.
8. V: Ik heb uw prijslijst van al uw producten nodig. Heeft u een prijslijst?
A: We hebben geen prijslijst van al onze producten. Omdat we zoveel artikelen hebben, is het onmogelijk om alle prijzen te vermelden, en prijzen veranderen op basis van materiaalkosten en hoeveelheid. En u kunt ons een lijst geven van alle artikelen die u nodig heeft; we zullen zorgvuldig één voor één bevestigen en u een specificatie- en prijslijst geven
9. V: Kunt u aangepaste producten en aangepaste verpakkingen maken?
A: Ja. We hebben eerder veel aangepaste producten voor onze klanten gemaakt (voornamelijk kabelbomen). Over aangepaste verpakkingen, er is geen probleem; we kunnen uw logo of andere informatie op de verpakking zetten. U hoeft alleen maar aan te geven dat dit extra kosten met zich meebrengt.
10. V: Welke certificaten heeft u?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
