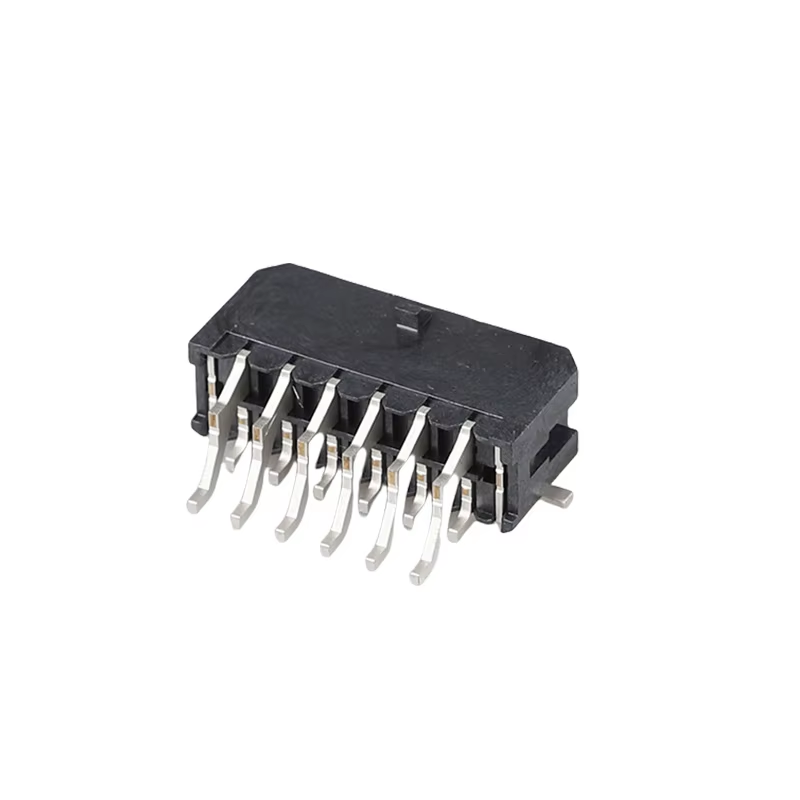

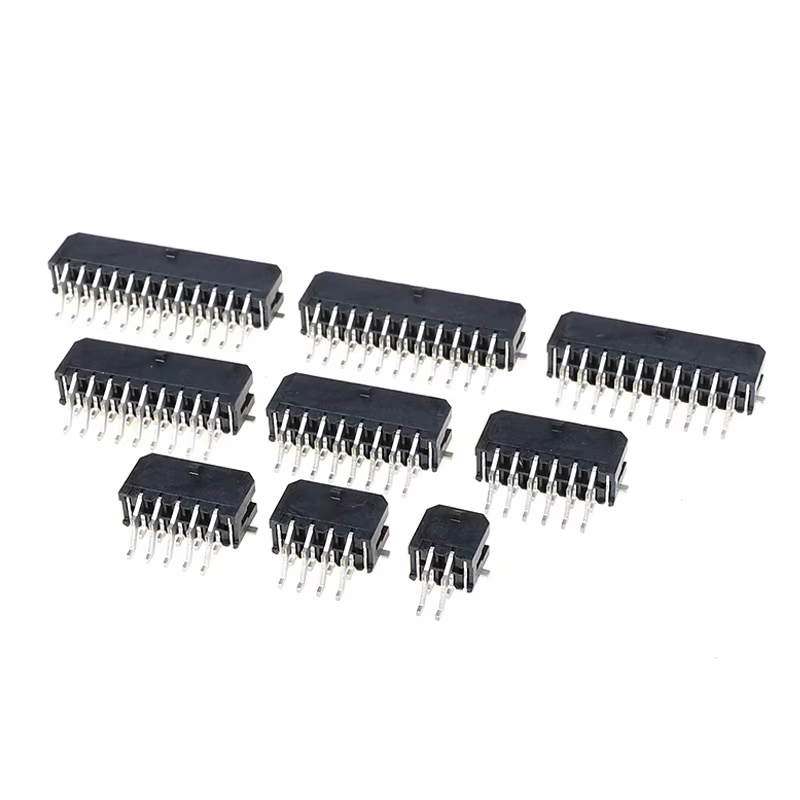

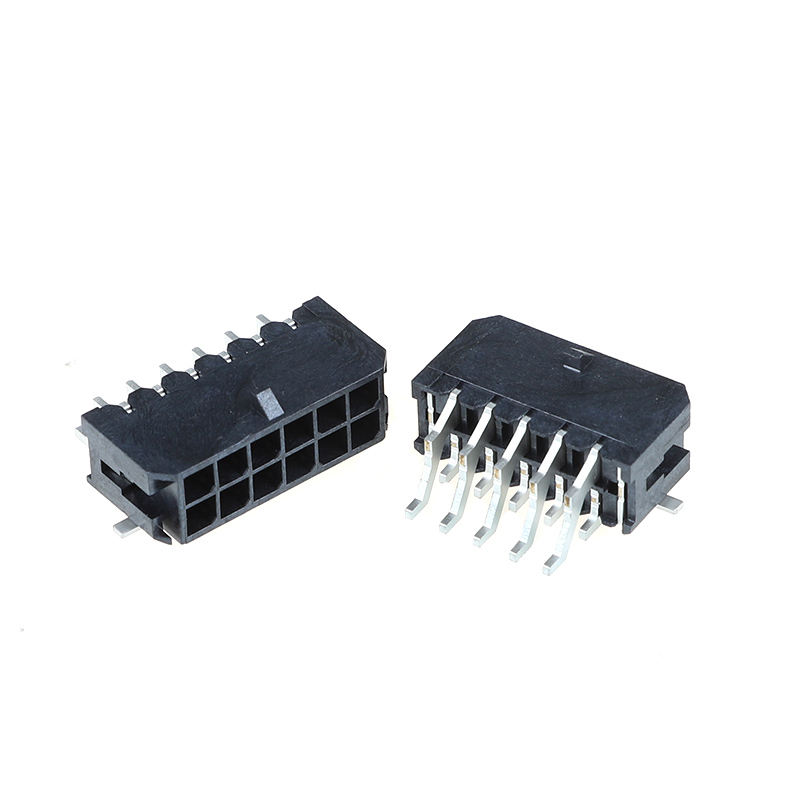

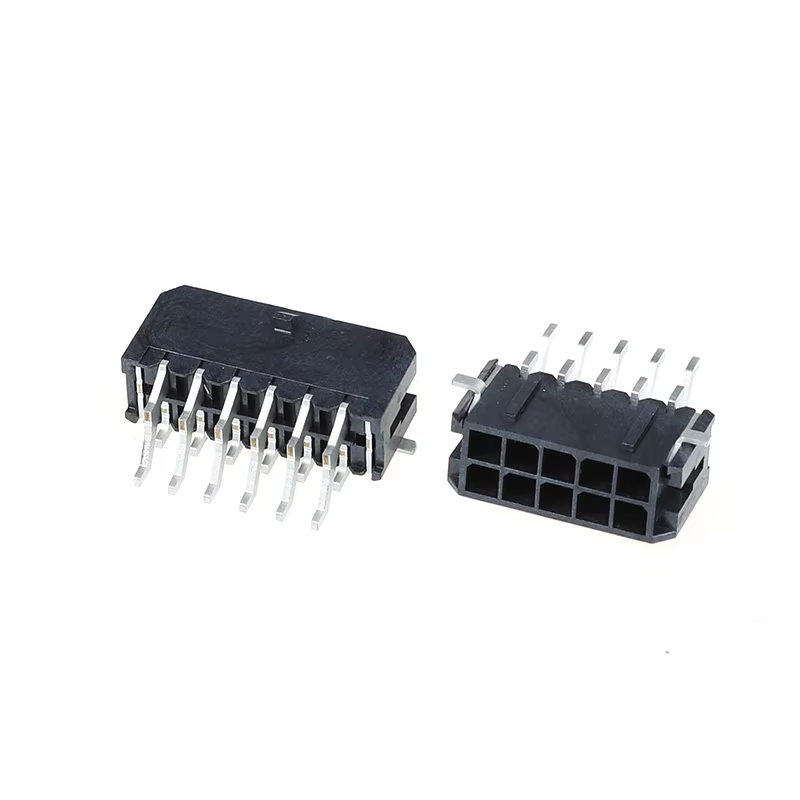

Wire-to-Board dubbele rij MX3.0-connector, 3,0 mm steek, 4P tot 24P, horizontaal type, koperen contact, automobiel- en industriële kwaliteit, kruisverwijzing Molex 43045-serie.
Producthoogtepunten
- UL94V-0 Vlamvertragende en halogeenvrije behuizing: Voldoet aan strenge EHS-eisen voor de industrie en de automobielsector, rookarm, niet giftig voor zeer betrouwbare apparatuur.
- Anti-vibratie vergrendelingsontwerp: Versterkte vergrendelingsstructuur voorkomt onbedoeld ontkoppelen onder voortdurende trillingen en schokken, waardoor het risico op losse verbindingen in ruwe omgevingen wordt opgelost.
- Compleet matchingsysteem: Volledige set compatibele behuizingen + krimpklemmen, one-stop BOM-sourcing, geen gedoe met het matchen van afzonderlijke componenten.
- Koperen terminals met dubbele straal: Stabiele dubbele contactpunten, lage contactweerstand, handhaaft een continu circuit onder thermische cycli en mechanisch schudden.
- RoHS- en REACH-compatibel: Wereldwijd exportklaar voor de EU, Noord-Amerika en andere overzeese markten.
Technische specificaties
| Categorie |
Item |
Spec |
| Elektrische prestaties |
Nominale stroom |
Tot 8,5A per pin |
| Nominale spanning |
600 V AC/DC |
| Neem contact op met Weerstand |
≤20 mΩ |
| Isolatieweerstand |
≥1000 MΩ |
| Bestand tegen spanning |
1000V wisselstroom, 1min |
| Mechanische prestaties |
Toonhoogte |
3,0 mm, dubbele rij |
| Posities |
4P ~ 24P |
| Paringscycli |
≥30 cycli |
| Retentiekracht |
Hoge grendelretentie, anti-ontkoppeling onder trillingen |
| Materiaal en beplating |
Behuizingsmateriaal |
LCP/PA66, UL94V-0, halogeenvrij |
| Eindmateriaal |
Koperlegering |
| Plating optie |
Mat tin / selectief vergulden (op contactgebied) |
| Milieu |
Bedrijfstemperatuur |
-40℃ ~ +105℃ |
| Naleving |
RoHS, REACH, HF |
| Soldeergids |
SMT / doorgaand gat beschikbaar; Maximale soldeertemperatuur 260℃, max. 3s |
Kruisverwijzing/alternatieve vervanging
Direct vorm-fit-functioneel alternatief voor Molex 43045 Micro-Fit 3.0-serie. Op grote schaal geselecteerd door ingenieurs als tweede bronvervanging voor JST, TE (AMP) equivalente 3,0 mm steek dubbelrijige draad-naar-bord-connectoren.
Hetzelfde aansluitprofiel, pin-indeling en draadkrimpbereik; voor de meeste projecten is geen herontwerp van de PCB vereist.
Productvoordelen
- Trillingsbestendig vergrendelingsmechanisme: Lost het pijnpunt van de klant op, namelijk het wegvallen van connectoren in trillingsscenario's in de auto-/industrie.
- Halogeenvrij UL94V-0 kunststof: Voldoet aan de brandveiligheidsaudit voor huishoudelijke apparaten, industriële controle en auto-elektronica.
- Volledig bereik 4P~24P: Uniforme series, vereenvoudigen stuklijst- en voorraadbeheer.
- Concurrerende doorlooptijd en prijzen: Korte productiecyclus versus originele merken in het buitenland.
- Speciale terminal en bijpassende behuizing: Consistente krimpprestaties, vermindering van het aantal veldfouten.
- Flexibele beplatingsopties: Tin voor stroomcircuits, selectief goud voor signaalcircuits met hoge stabiliteit.
Sollicitatie
- Auto-elektronica: voertuigbesturingsmodules, boordsensoren, GBS, binnenverlichting
- Industriële apparatuur: servoaandrijvingen, PLC, voeding, industriële controllers
- Huishoudelijke apparaten: omvormer, smart home-besturingskaarten, voedingsmodules
- Energie & IoT: accupakketten, laadmodules, automatiseringssignaaloverdracht
Verpakkingsmethode
- Standaard: antistatische zakverpakking
- Optioneel: witte/neutrale kartonnen doosverpakking. Aangepast verpakkingslabel en barcodes beschikbaar op aanvraag.
Doorlooptijd
- Monsters: 3 werkdagen
- Massabestelling: 1 à 2 weken
Fabriekscertificaat en aangepaste service
- Certificeringen: UL, RoHS, REACH, ISO9001
- MOQ: Lage MOQ voor standaardartikelen
- Voorbeeldbeleid:Ondersteuning van gratis monsters / Snelle monsterlevering.Aangepaste service: aangepast aantal pinnen, plaatdikte, montage van de kabelboom, speciale verpakking en markering.
Keuzegids voor klanten
- Bevestig de pinpositie: 4P ~ 24P horizontaal type met dubbele rij.
- Kies de beplating: Tin voor stroomcircuits; Vergulden aanbevolen voor signaalcontacten met een lange levensduur.
- Draaddikte: Komt overeen met het AWG-bereik voor krimpklemmen om uittreksterkte te garanderen.
- Omgevingscontrole: Controleer bij hevige trillingen of de grendel vastzit; toepassing bij hoge temperaturen gebruik LCP-behuizing.
- Pre-validatie: Bestel gratis monsters voor trillingen, temperatuurwisselingen en krimptesten voordat het massaontwerp wordt vergrendeld.
- Koppelingscontrole: Volledig compatibel met behuizingen en aansluitingen uit de Molex 43045-serie voor directe vervanging.
Veelgestelde vragen
1. Vraag: Heeft u een catalogus? Kunt u mij de catalogus sturen om al uw producten te controleren?
A: Ja, u kunt online contact met ons opnemen of een e-mail sturen om de catalogus te ontvangen.
2. Vraag: Ik kan het product niet vinden in uw cataloguslog. Kunt u dit product voor mij maken?
A: Onze catalogus toont de meeste van onze producten, maar niet allemaal. Laat ons gewoon weten welk product u nodig heeft en hoeveel u er wilt hebben. Als we het niet hebben, kunnen we ook een nieuwe mal ontwerpen en maken om het te produceren. Ter referentie: het maken van een gewone mal duurt ongeveer 35-45 dagen.
3. Vraag: Kunt u een monster verstrekken? Zijn deze monsters gratis?
A: Ja, we bieden 5-10 stuks gratis connectormonsters om te testen. Maar je moet wel de verzendkosten betalen
4. Vraag: Hoe zit het met uw levertijd?
A: Voorraadgoederen worden binnen 1 dag geleverd; op maat gemaakte goederen worden binnen 5-7 dagen geleverd
5. Vraag: Hoe kan ik mijn bestelling verzenden?
A: Stuur kleine pakketten per Express, zoals DHL, FedEx, UPS, TNT, EMS. Dat is Deur tot Deur service. Voor grote pakketten kunnen we deze per vliegtuig of over zee verzenden. Wij gebruiken standaard omdozen. Wij zijn verantwoordelijk voor eventuele productschade veroorzaakt tijdens de levering.
6. Vraag: Wat voor soort betaling accepteert u? Kan ik RMB betalen?
A: Wij accepteren T/T (overboeking), Western Union en PayPal. Zorg ervoor dat wij hetzelfde bedrag kunnen ontvangen als de factuur. En u kunt betalen in RMB. Geen probleem.
7. Vraag: Hoe zit het met de kwaliteitscontrole van uw bedrijf?
A: Volg strikt ISO9001. IQC, OQC, IPQC en QA vertegenwoordigen 10% van ons personeel. Al onze producten worden getest door CCD.
8. Vraag: Ik heb uw prijslijst nodig van al uw producten. Heeft u een prijslijst?
A: We hebben niet van al onze producten een prijslijst. Omdat we zoveel artikelen hebben, is het onmogelijk om al hun prijzen op een lijst te zetten, en de prijzen veranderen altijd vanwege de materiaalkosten en de hoeveelheid. En u kunt ons een lijst geven met alle items die u nodig heeft; wij zullen één voor één zorgvuldig bevestigen en u een specificatie en prijslijst geven
9. Vraag: Kunt u op maat gemaakte producten en aangepaste verpakkingen maken?
EEN: Ja. We hebben veel op maat gemaakt
producten voor onze klanten (voornamelijk kabelbomen). Wat betreft op maat gemaakte verpakkingen, er is geen probleem, want wij plaatsen uw logo of andere informatie op de verpakking. U hoeft er alleen maar op te wijzen dat dit extra kosten met zich meebrengt.
10. Vraag: Welke certificaten heeft u?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, enz.
