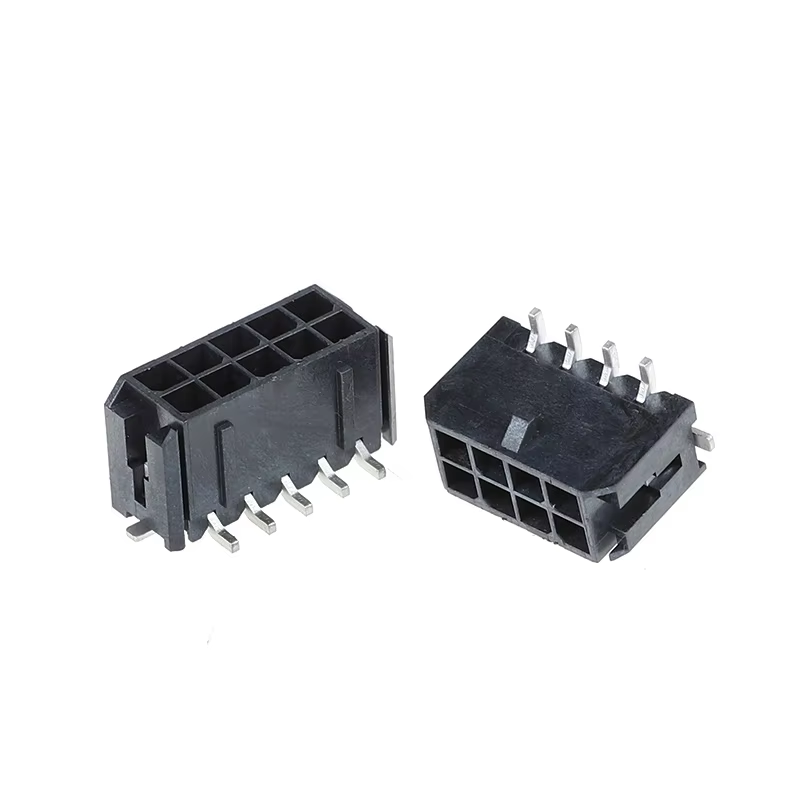

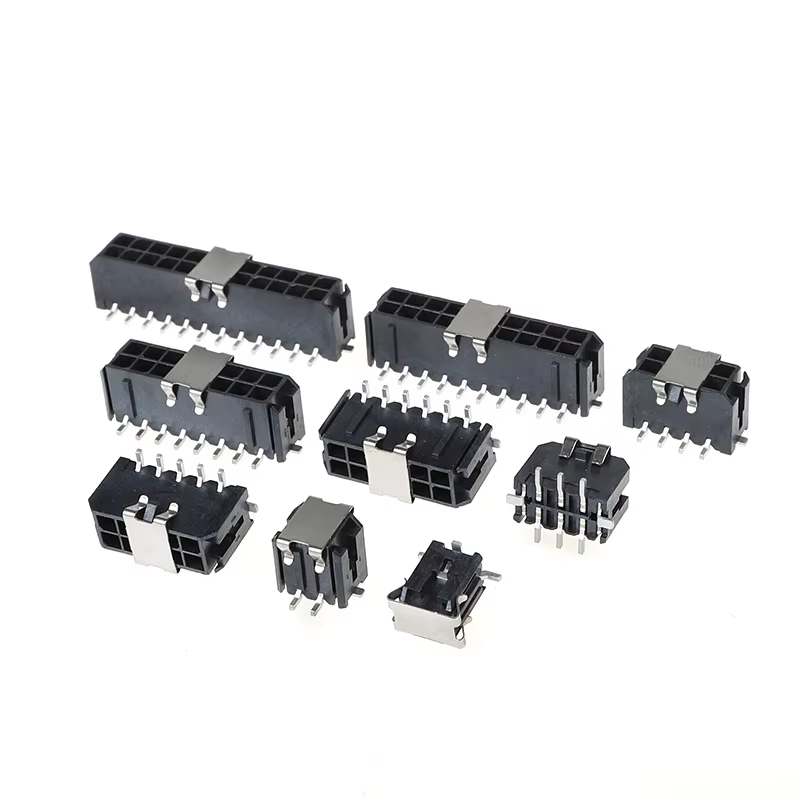

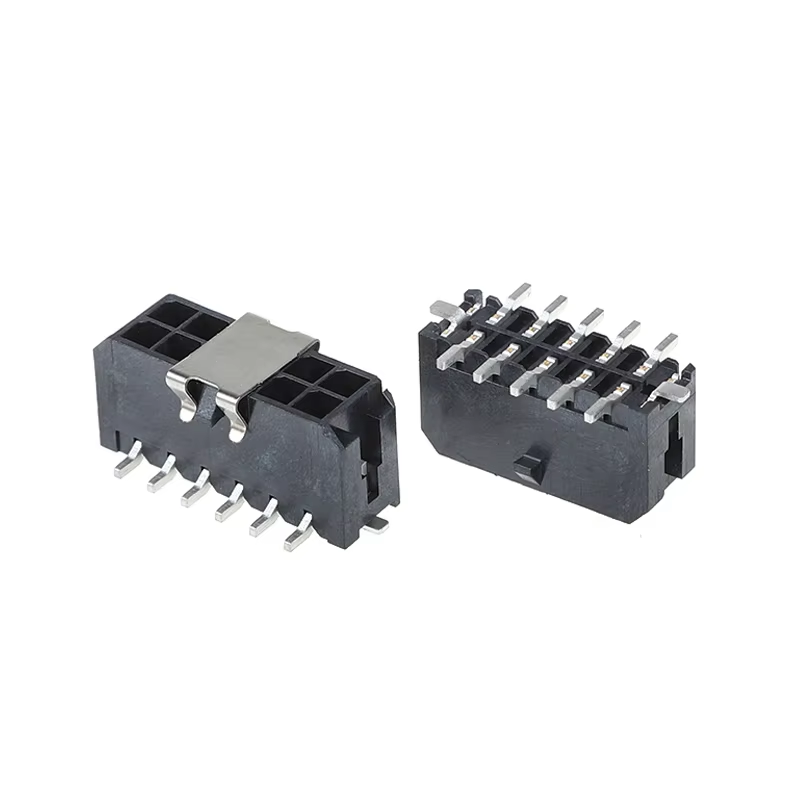

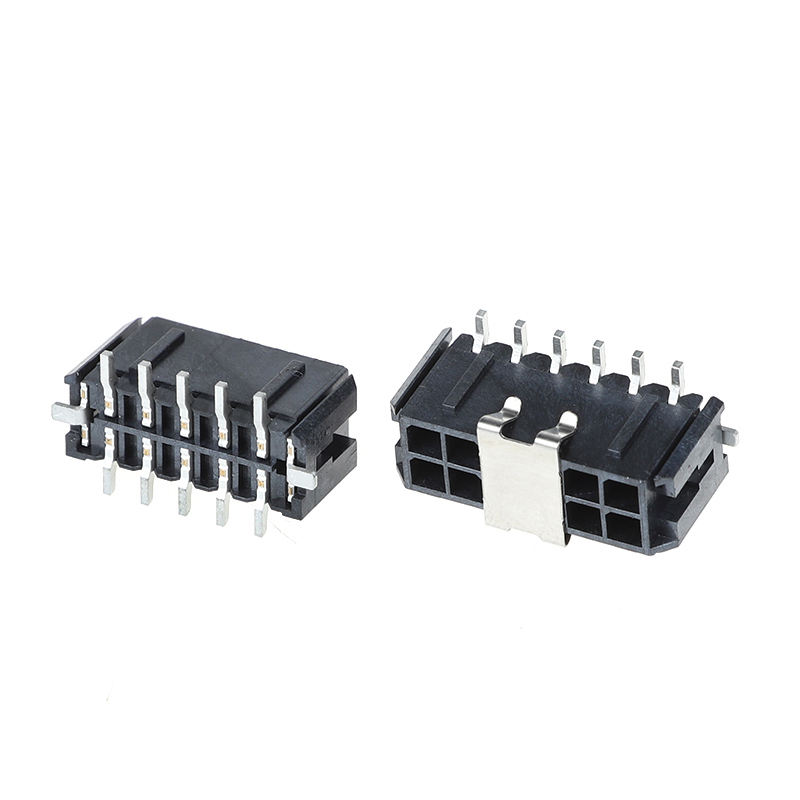

5557 Automotive Dubbelrijige MX3.0MM Steek Verticale Connector 43045 4P-24P Draad naar Connector
Product Highlights
- Dubbelrijige verticale header met 3,0 mm steek, 4P~24P volledig bereik voor auto-, industriële en huishoudelijke apparaten
- Behuizing: UL94V-0 vlamvertragend, anti-ontsteking voor betrouwbare stroom-/signaalverbinding
- Volledige ondersteunende terminals & draadboomverwerkingsservice, one-stop sourcing
- Gepolariseerd ontwerp om verkeerde koppeling te voorkomen; geïsoleerde contacten voorkomen kortsluiting
- RoHS & REACH-conform, optie met laag halogeengehalte beschikbaar
Technische Specificaties
| Item |
Parameter |
| Elektrische Prestaties |
|
| Nominale Stroom |
Max 8,5A per pin |
| Nominale Spanning |
600V AC/DC |
| Contactweerstand |
< 20 mΩ max na koppelcycli |
| Isolatieweerstand |
≥1000MΩ |
| Weerstaanspanning |
AC 1500V, 1 minuut zonder doorbraak |
| Mechanische Prestaties |
|
| Koppelcycli |
≥30 cycli |
| Trilling / Schok |
Conform EIA-364, geen discontinuïteit |
| Terminalretentie |
Anti-terugtrekking structuur |
| Materiaal & Plating |
|
| Behuizing |
PA66, UL94V-0 Zwart |
| Contactmateriaal |
Messing Legering |
| Plating |
Tin plating / Goud plating optioneel |
| Milieu & Soldeer Gids |
|
| Bedrijfstemperatuur |
-40℃ ~ +105℃ |
| Reflow Solderen |
Piek temp 260℃, compatibel met SMT reflow |
| Certificeringen |
RoHS, REACH, UL gecertificeerd |
Kruisverwijzing / Alternatieve Vervanging
Directe drop-in vervanging voor Molex Micro-Fit 3.0 43045 serie. Veel gebruikt als substituut voor JST, AMP / TE equivalent 3.0mm dubbelrijige verticale draad-naar-bord connectoren.
Zelfde footprint & pinout, dus de meeste projecten hebben geen PCB-herontwerp nodig en besparen kwalificatiekosten.
Product Voordelen
- Volledig compatibele pinlay-out, directe vervanging van internationale grote merken, verkort de projectvalidatiecyclus
- UL94V-0 vlamvertragend plastic, stabiele prestaties voor auto- en industriële omgevingen met hoge temperaturen
- Reel tape verpakking, klaar voor automatische SMT plaatsingslijn
- One-stop service: levering behuizing + terminals + aangepaste draadboom assemblage
- Strikte in-line inspectie, stabiele contactweerstand, anti-vibratie voor zware werkomstandigheden
- Flexibele pin telling: 4P tot 24P, ondersteunt stroom & gemengd signaal ontwerp
Toepassing
- Automotive elektronica: automotive regelmodules, voertuigsensoren, autoverlichting
- Industriële apparatuur: PLC, voeding, servo-aandrijvingen, industriële controllers
- Huishoudelijke apparaten: omvormer, HVAC, slimme keukenapparatuur
- Stroom- & energieopslagmodules, medische apparatuur, communicatie-voedingseenheden
Levertijd
- Samples: 3 werkdagen
- Massabestelling: 1-2 weken
Fabriekscertificaat & Klantenservice
- Certificaten: UL, RoHS, REACH, ISO9001
- MOQ: Lage MOQ beschikbaar
- Sample Beleid: Gratis samples ondersteund, snelle sample levering
- Maatwerk beschikbaar: speciale plating, aangepaste harnas assemblage, aangepaste pin lengte, logo markering.
Klant Selectie Gids
- Bevestig pin telling: selecteer 4P~24P volgens uw signaal/stroom circuit vereiste
- Selecteer contact plating: Tin voor algemene stroom; Goud plating voor laag signaal / hoge vibratie toepassing
- Controleer werktemperatuur & vlamvertragendheid: UL94V-0 is verplicht voor auto-/krachtige apparaten
- Verpakkingsselectie: kies rol als u automatische SMT lijn gebruikt
- Draaddikte match: match krimptang terminal met uw draad AWG vóór harnas assemblage
- Aanbevolen prototype test met onze gratis samples vóór massale BOM lock
FAQ
1. V: Heeft u een catalogus? Kunt u mij de catalogus sturen om al uw producten te bekijken?
A: Ja, u kunt online contact met ons opnemen of een e-mail sturen om de catalogus te ontvangen.
2. V: Ik kan het product niet vinden in uw catalogus. Kunt u dit product voor mij maken?A: Onze catalogus toont de meeste van onze producten, maar niet allemaal. Laat ons gewoon weten welk product u nodig heeft en hoeveel u wilt. Als we het niet hebben, kunnen we ook een nieuwe mal ontwerpen en maken om het te produceren. Ter referentie, het maken van een gewone mal duurt ongeveer 35-45 dagen.
3. V: Kunt u een monster verstrekken? Zijn deze monsters gratis?
A: Ja, we leveren 5-10 stuks connector gratis samples voor testen. Maar u moet betalen voor de verzendkosten.
4. V: Hoe zit het met uw levertijd?
A: Voorraadgoederen worden binnen 1 dag geleverd; aangepaste goederen worden binnen 5-7 dagen geleverd.
5. V: Hoe verzendt u mijn bestelling?
A: Voor kleine pakketten, stuur ze per Express, zoals DHL, FedEx, UPS, TNT, EMS. Dat is Deur-tot-Deur service. Voor grote pakketten kunnen we ze per lucht of over zee verzenden. We gebruiken standaard exportdozen. Wij zijn verantwoordelijk voor eventuele productschade veroorzaakt tijdens de levering.
6. V: Wat voor soort betaling accepteert u? Kan ik RMB betalen?
A: We accepteren T/T (bankoverschrijving), Western Union en PayPal. Zorg ervoor dat we hetzelfde bedrag ontvangen als op de factuur. En u kunt in RMB betalen. Geen probleem.
7. V: Hoe zit het met de kwaliteitscontrole van uw bedrijf?
A: Volgt strikt ISO9001. IQC, OQC, IPQC en QA maken 10% uit van ons personeel. Al onze producten worden getest door CCD.
8. V: Ik heb uw prijslijst van al uw producten nodig. Heeft u een prijslijst?
A: We hebben geen prijslijst van al onze producten. Omdat we zoveel artikelen hebben, is het onmogelijk om al hun prijzen op een lijst te zetten, en de prijzen veranderen altijd vanwege de materiaalkosten en de hoeveelheid. En u kunt ons een lijst geven van alle artikelen die u nodig heeft; we zullen zorgvuldig één voor één bevestigen en u een specificatie- en prijslijst geven.
9. V: Kunt u aangepaste producten en aangepaste verpakkingen maken?
A: Ja. We hebben eerder veel aangepaste producten voor onze klanten gemaakt (voornamelijk draadbomen). Wat betreft aangepaste verpakkingen, er is geen probleem omdat we uw logo of andere informatie op de verpakking zetten. Alleen moet worden opgemerkt dat dit extra kosten met zich meebrengt.
10. V: Welke certificaten heeft u?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
