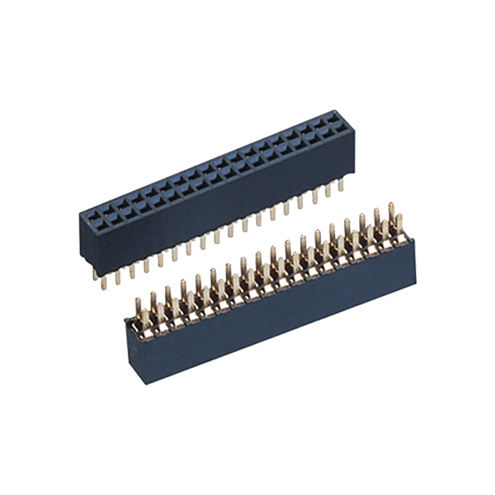

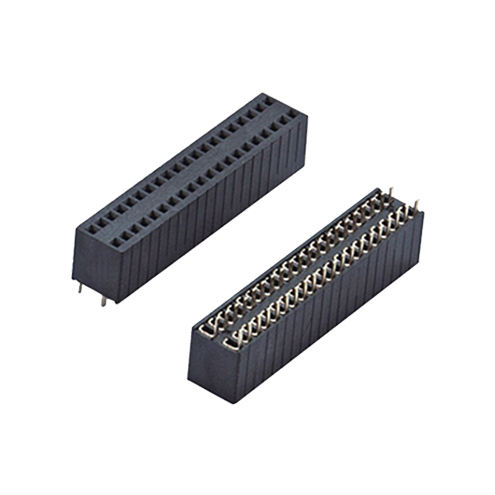

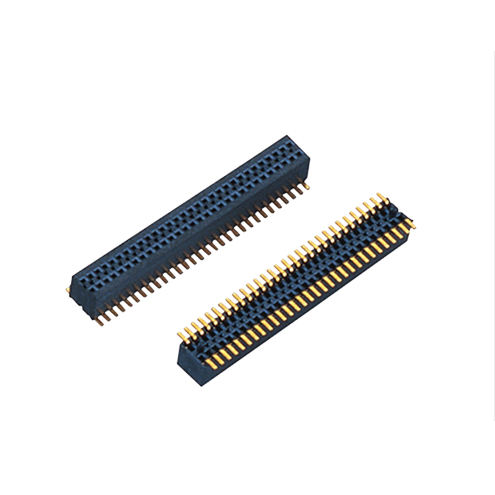

SMT Double Row Female Header 2x40 Pin 2.0mm Pitch Gold-Plated PCB Connector gemaakt van Messing

Hoogtepunt

1. Meerdere aangepaste mechanische opties: rechte/rechthoekige / SMT-afsluiting, aanpasbare hoogte van de isolatie van kunststof
2. SMT pick-and-place-klaar: optioneel ophaalkap voor automatische SMT-montage
3. Ondersteuning van tape & reel & tube verpakkingen voor verschillende productielijnen
4. Messingcontact met selectief vergulding, stabiele signaaltransmissie
5. RoHS-conform; aanpasbaar aantal pinnen, dikte van de bekleding en behuizingsmateriaal

Productbeschrijving

Mechanische prestaties

Milieu en solderen

Compatibiliteit en kruisverwijzingen

Direct drop-in alternatief voor de reguliere 2,0 mm dubbele rij SMT vrouwelijke kopserie van Molex, JAE, Samtec, TE.

Let op: Controleer de mechanische afmetingen, de dikte van de bekleding en de lay-out van de PCB-platen voordat u deze rechtstreeks vervangt voor uw bestaande project.Toepassingen voor het paren van plank-op-plank met een pitch van 0 mm.

Productkenmerken

1. Een koperen contactlichaam biedt een goede geleidbaarheid en vermoeidheidsactiviteit
2. SMT-voetafdruk geoptimaliseerd voor een dichte PCB-opstelling, bespaart ruimte op het bord
3. Optioneel ophaalkapje dat de handmatige behandeling voor SMT-assemblage met een groot volume voorkomt
4. Flexibel op maat gemaakt: isolatiehoogte, pin-out, plating, oriëntatie op aanvraag
5. Stabiel paringscontact, bestand tegen trillingen voor industriële werkomstandigheden

Productvoordeel

• Fabriek-directe service op maat, waarbij lange levertijden van buitenlandse merkagenten worden vermeden
• Dubbele verpakkingsoplossing: Tape & Reel voor automatische montagelijn; Tube voor prototype / kleine partijproef
• Strenge AOI-inspectie na het solderen voor de coplanariteit van de terminal
• Ondersteuning van snelle validatie van monsters en ramp-up van massaproductie
• Kosten-efficiënte vervanging van ingevoerde producten tegen geïmporteerde equivalenten zonder afbreuk te doen aan de betrouwbaarheid

Toepassing

• Industriële besturingsmodules en ingebedde besturingsborden
• Communicatie-gateway en signaaltransmissie-PCB
• Smart device mainboard & perifere interface verbinding
• Medische hulpmiddelen PCB-interconnectie
• Testarmaturen, interne bedrading van automatiseringsapparatuur
• Elektronica voor de consument met een compacte verbinding van board-to-board

Verpakkingsmethode

1. Buisverpakking: Voor prototypes / kleine batches, handmatig inbrengen of semi-automatische montage.
2. Tape & Reel (T&R): EIA‐481 standaard draagband, met optionele op-en-plaats dop. Rechtstreeks bruikbaar voor automatische SMT-plaatsingsapparatuur voor massaproductielijnen

Gelieve bij het indienen van een aanvraag de verpakkingsvereisten te specificeren.

Levertyd

• Voorbeeldbestelling: 3 werkdagen
• Massaproductieorders: 1-3 weken, afhankelijk van de hoeveelheid en de complexiteit van de aanpassing

Fabriekscertificering en service op maat

• Certificaten: ISO9001, RoHS-conformiteit
• Monstersbeleid:Gratis monsters ondersteund, snelle monsterlevering
• MOQ: standaard onderdeel MOQ:1000 stuks; op maat gemaakte onderdelen onderworpen aan gereedschapsvereisten
• Aanpasbare elementen: aantal pinnen, isolatiehoogte, rechthoekig/rechtshoekig/SMT-type, goudplateringdikte, pick-up-kap aan/uit, speciaal behuizingsmateriaal.

Gids voor de selectie van ingenieurs (ingenieurstips)

1. Bevestig de toonhoogte: strikt 2,0 mm; controleer de afmetingen van de kop van de mannetje
2. Bevestig montagewijze: SMT / rechtdoor-gat / rechthoek
3. Bevestig de hoogte van de isolatieplaat, cruciaal voor de hoogte van de PCB-vrijheid
4. Bevestig de verpakking: selecteer Tape & Reel als u automatische SMT pick-and-place apparatuur gebruikt; selecteer Tube voor laboratorium en handmatige assemblage
5. Specificeer de dikte van de vergulding volgens de levensduur en de trillingsomgeving
6. Stuur ons uw tekening van de PCB-plaat of het originele onderdeelnummer voor een 1-op-1-verificatie voor de definitieve bestelling

Herinnering: Voorafgaand aan de massaproductie in vol volume wordt een proefproef van het prototype uitgevoerd om de paringsprestaties, het soldeerresultaat en de mechanische pasvorm te valideren.
