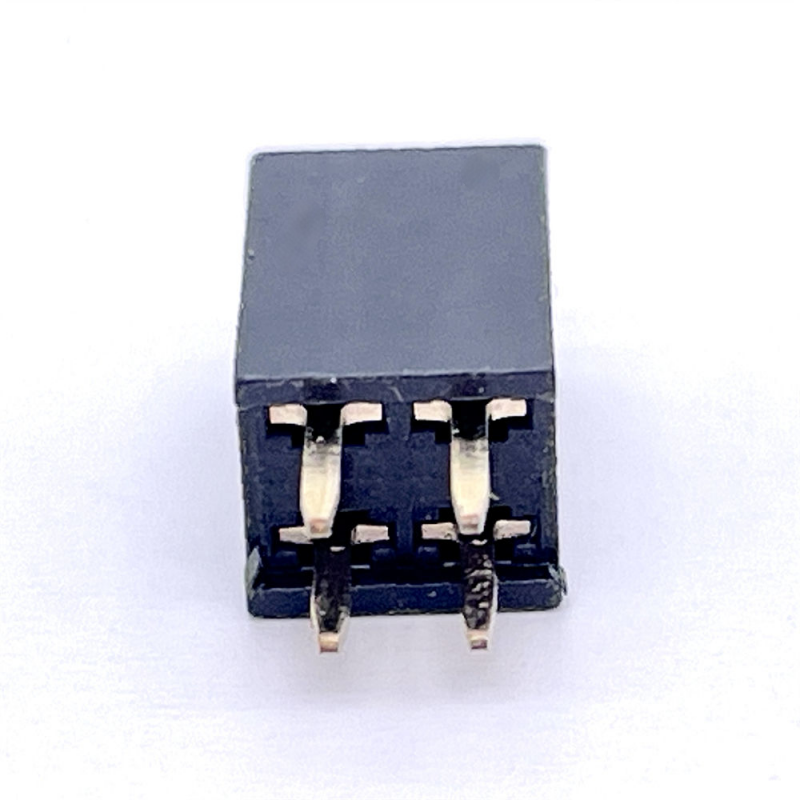

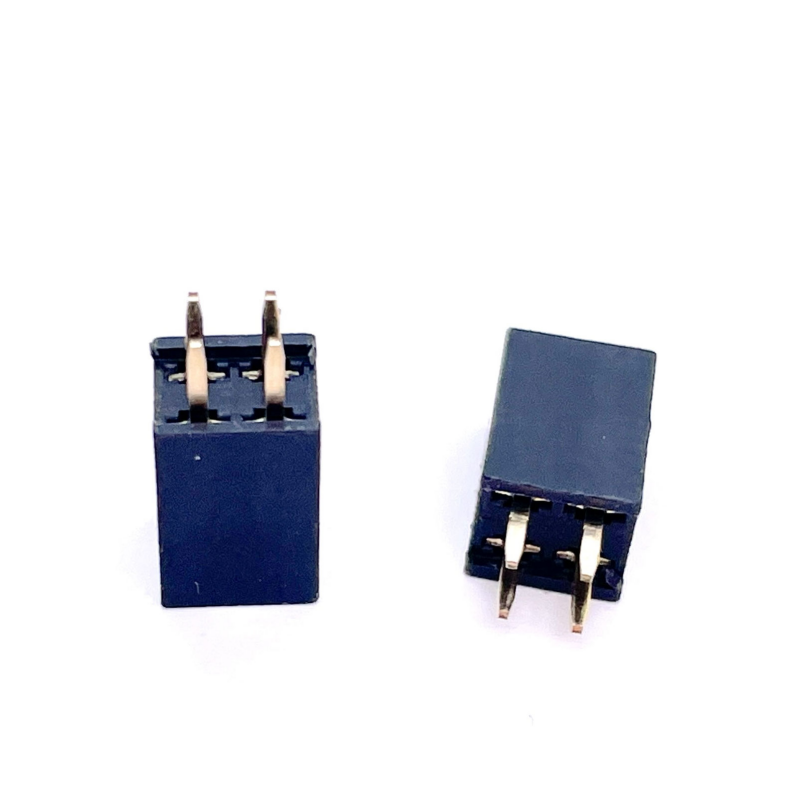

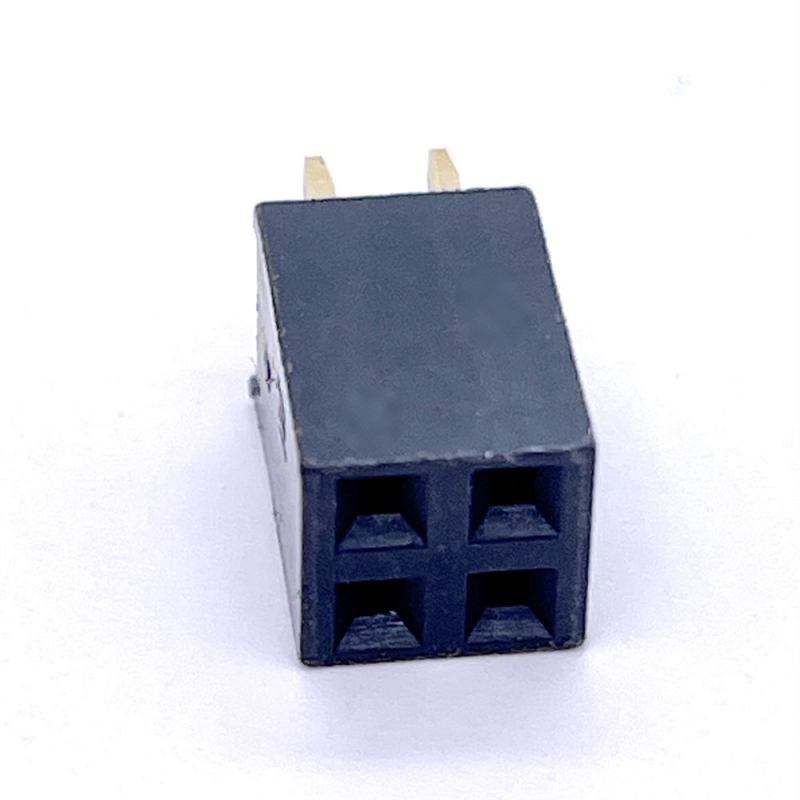

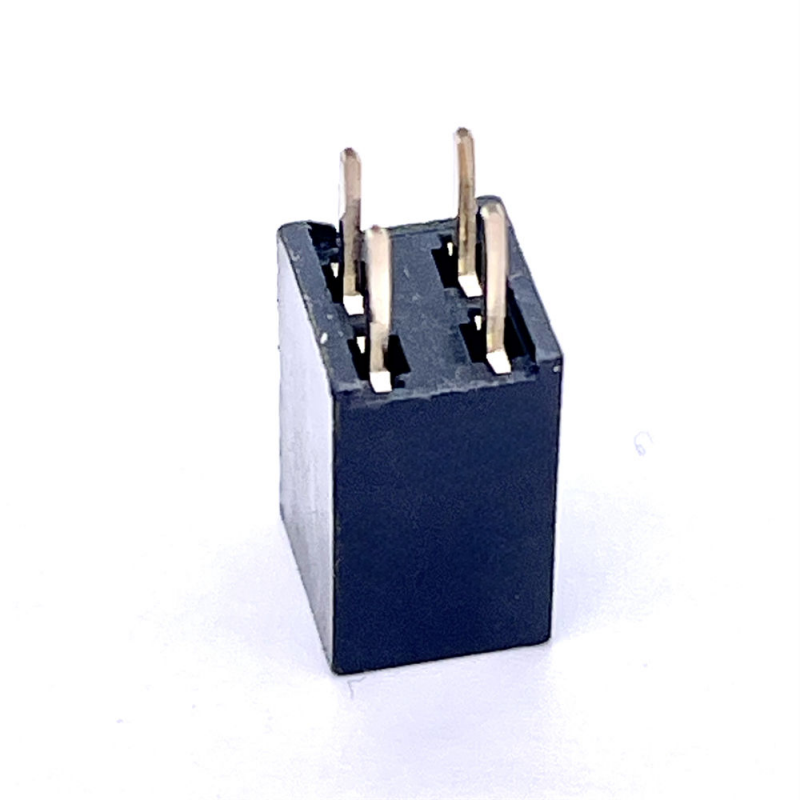

Y-type dubbel-rij recht vrouwelijke kop aansluiting 2,54 mm voor PCB Messing materiaal

Y-type female header connector 2

54 mm PCB

Dubbele rij rechte female header messing

Merknaam:

XTKCONN

Certificering:

CE,SGS,ROHS,ISO9001

Modelnummer:

vrouwelijke kopbal

Neem contact met ons op

Vraag een offerte

Y-type dubbel-rij recht vrouwelijke kop aansluiting 2,54 mm voor PCB Messing materiaal

Productdetails

Beëindigingsstijl:

Soldeer

Pakket:

Tape-verpakking

Materiaal:

plastic

Duurzaamheid:

Hoog

Materiaal van de contactspeld:

Fosforbrons

Verbindingstype:

Opklikbaar

Markeren:

Y-type female header connector 2

54 mm PCB

Dubbele rij rechte female header messing

Betaling en verzendvoorwaarden

Min. bestelaantal

1000 stuks

Prijs

Negotiable Price

Verpakking Details

binnenverpakking: op rol; Buitenverpakking: spoel in doos

Levertijd

5-7 dagen

Betalingscondities

L/C, T/T, Payyal

Levering vermogen

3KK stuks

Gerelateerde producten

ODM 2.0mm Steek 90 Graden Dubbele Rij Messing Contact IP67 Automotive 2x20 Pin Female Header

Vind de beste prijs

2.0 mm Messing rechthoekige doos koppel PCB-connector voor LED-verlichtingsapparatuur

Vind de beste prijs

Y-type dubbel-rij recht vrouwelijke kop aansluiting 2,54 mm voor PCB Messing materiaal

Vind de beste prijs

2.54mm Messing Vrouwelijke kop SMT Tape Real Cap Rechthoek 60p 2x30 Pins IP67 Gekwalificeerd voor PCB fotovoltaïsche producten

Vind de beste prijs

Neem contact met ons op

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

Contact opnemen

Productbeschrijving

Y-Type Dubbelrijige Rechte Vrouwelijke Header Connector 2.54mm voor PCB Messing Materiaal

Hoogtepunt

Rijke aangepaste opties: Recht / Haakse / SMT-terminatie; aangepaste isolator plastic hoogte beschikbaar
Optionele pick-and-place vacuümkap voor automatische SMT-assemblage
Ondersteunt Tape & Reel verpakking voor snelle SMT-productielijn
Y-type messing contact voor stabiel dubbelpunts elektrisch contact
RoHS & REACH-conform, meerdere platingdiktes configureerbaar
Snelle monsteromzet, gratis monsterondersteuning voor technische validatie

Productomschrijving

Artikel	Specificatie
Pitch	2.54 mm (0.100")
Nominale stroom	3 A Max per contact
Nominale spanning	250 V AC
Contactweerstand	≤ 20 mΩ
Isolatieweerstand	≥ 1000 MΩ
Weerstaanspanning	1000 V AC (1 min)

Mechanische prestaties

Artikel	Specificatie
Rij	Dubbele rij
Positiebereik	2×02P ~ 2×40P
Koppelcycli	≥ 500 keer
Terminaltype	Y-type messing contact
Montagetype	Through-hole Recht; optioneel Haaks / SMT

Omgeving & Soldeer

Artikel	Specificatie
Contactmateriaal	Messing (standaard); Fosforbrons optioneel
Isolatiemateriaal	UL94V-0 hittebestendig thermoplast (PA6T/Nylon-6T/PBT optioneel)
Contactplating	Ni basis + Goud / Tin plating; aangepaste gouden flash dikte
Bedrijfstemperatuur	-40 °C ~ +105 °C
Conformiteit	RoHS, REACH

Soldeermodus	Parameter
Through-hole Golfsolderen	250 °C max, 3-10 s verblijftijd
SMT Reflow	Piek 260 °C, max 10 seconden blootstelling
Opmerking	Vermijd secundaire oververhitting om isolatorvervorming te voorkomen

Compatibiliteit & Kruisverwijzing

Mechanisch en elektrisch compatibel als een directe vervanging voor gangbare internationale series:

Vervangt Molex, JAE, Amphenol-ICC standaard 2.54 mm dubbelrijige vrouwelijke header footprint

Opmerking: Verifieer exacte pin-out, isolatorhoogte & platingdikte vóór BOM-substitutie; we kunnen de afmetingen aanpassen aan uw doelonderdeelnummer.

Y-type dubbel-rij recht vrouwelijke kop aansluiting 2,54 mm voor PCB Messing materiaal

Productkenmerken

Y-vormig messing terminal levert dubbelpunts contact, anti-losraken onder trillingen
Meerdere terminatievormen: recht/haaks / SMT, één bron voor uw verschillende PCB-lay-outs
Aangepaste isolatorhoogte lost beperkingen in de stapelruimte van de printplaat op
Optionele vacuümkap maakt directe pick-and-place voor SMT-machine mogelijk
UL94V-0 vlamvertragend plastic, stabiel voor consumenten- en industriële omgevingen
Configureerbare plating (goud/tin) balanceert kosten en anti-corrosievereisten

Factory Wholesale OEM 1.27mm 2.0mm 2.54mm Pitch 1.0 2*40 10 20 Pin Dual Single Row 2x10 Pin SMT Female Pin Header Connector

Y-type dubbel-rij recht vrouwelijke kop aansluiting 2,54 mm voor PCB Messing materiaal

Productvoordeel

💰 Geen extra matrijskosten voor de meeste hoogte- en pin-aantalvarianten, lagere NRE voor kleine engineeringprojecten
📦 Tape & Reel / Tube dubbele verpakkingsopties, klaar voor uw geautomatiseerde assemblagelijn zonder extra herverpakkingskosten
✅ Strikte interne QC: contactweerstand, weerstaanspanning, zoutsproeitest geïmplementeerd per batch
🚀 Korte doorlooptijd voor standaardonderdelen; flexibele ODM voor speciale ontbrekende pinnen / positioneringspennen
🏭 Fabrieks directe levering, stabiele levering versus lange doorlooptijd van buitenlandse merkkanalen

Toepassing

Ingebouwde moederbord, ontwikkelbord, GPIO-interface
Industriële besturingsmodules, signaaloverdracht van sensoren
Consumentenelektronica, smart home hardware
Communicatieapparatuur, interne verbinding van printplaat naar printplaat
Hulpsignaalverbinding voor medische apparaten (niet-hoogspanning)
Automatisering prototype & massaproductieprojecten

Y-type dubbel-rij recht vrouwelijke kop aansluiting 2,54 mm voor PCB Messing materiaal

Verpakkingsmethode

Tube Packing: Standaard PVC-buis, voor handmatige assemblage/prototype sampling; niet geschikt voor SMT-automounter
Tape & Reel: Embossed carrier tape + cover tape op rol, direct compatibel met SMT pick-and-place machine, voor grootschalige massaproductie.

Specificeer de verpakkingseis bij het plaatsen van een bestelling; vacuümkap is vereist samen voor de reel-pack SMT-versie.

Doorlooptijd

Samples: 3 werkdagen voor standaardartikelen
Bulkproductiebestelling: 1-3 weken (afhankelijk van pin-aantal, plating & verpakkingstype; aangepaste gewijzigde onderdelen hebben extra tijd nodig)

Fabriekscertificering & Maatwerkservice

Certificeringen: ISO9001, RoHS, REACH
Samplebeleid: Ondersteuning gratis samples / snelle monsteruitvoer (klant draagt vrachtkosten)
MOQ: Standaardonderdelen lage MOQ; aangepaste malgeval onderhevig aan malbeoordeling
Aangepast beschikbaar: pin-aantal, isolatorhoogte, terminatiestijl, platingdikte, positioneringspen, ontbrekende pin, vacuümkap, verpakkingsmodus
Service: Datasheet, 2D-tekening, 3D STEP-bestand kunnen worden verstrekt voor het bouwen van uw PCB-bibliotheek

Engineer Selectiegids (Engineer Tips)

Bevestig pitch: vast 2.54 mm voor deze serie
Bevestig pin-aantal: 2×02P ~2×40P
Montagetype:
- Through-hole recht: hoge mechanische sterkte, voor golfsolderen
- Haaks: 90° horizontale verbinding van printplaat naar printplaat
- SMT: reflow-proces, vereist vacuümkap + Tape & Reel verpakking
Isolatorhoogte: selecteer standaardhoogte of dien aangepaste hoogte-eis in
Plating: Goud voor trillingen / ruwe omgeving; Tin voor algemene kostengevoelige projecten
Verpakking: Tube voor lab/prototype; Tape & Reel voor automatische SMT-productie
Als u een internationaal merkonderdeelnummer kruisverwijst, stuur dan het originele datasheet ter verificatie vóór bestelling.

FAQ

V: Kan ik enkele samples krijgen?

A: Ja, sommige samples zijn gratis.

V: Met wie moet ik contact opnemen als ik een technische vraag heb?
A: We hebben een ervaren team van technische verkoopvertegenwoordigers in huis. Zij staan klaar om al uw vragen te beantwoorden en u te helpen met uw project.

V: Hoe om te gaan met defecte producten bij ontvangst van de goederen?

1. Het is onmogelijk dat de goederen niet goed zijn voor verzending; we hebben veel controles om te bevestigen dat de producten geen problemen hebben. Dan, indien gebeurd, zullen we de verantwoordelijkheid dragen.

2. Eerst: waarom dit gebeurde, hoe het gebeurde, en hoe het in de toekomst te beheersen; een tabel zal worden verstrekt voor uw beoordeling.

3. Ten tweede: bespreek de oplossingen.

4. Tenslotte: we zullen alle kosten dragen als de goederen worden geretourneerd en gewijzigd of voor enig verlies veroorzaakt.

V: Hoe garandeert u de rechten van mijn goederen?

A: De bestelling wordt exact zoals gevraagd uitgevoerd; we zullen de verpakking en de hoeveelheid dubbel controleren vóór levering. Ook zullen we foto's van uw goederen maken indien vereist of noodzakelijk.

V: Welke betaling kan worden geaccepteerd:

1. De betalingsvoorwaarden kunnen flexibel zijn, afhankelijk van de hoeveelheid en de producten.

2. Meestal, voor nieuwe klanten, geven we de voorkeur aan 100% T/T vóór verzending of 30% T/T vooraf vóór verzending.
