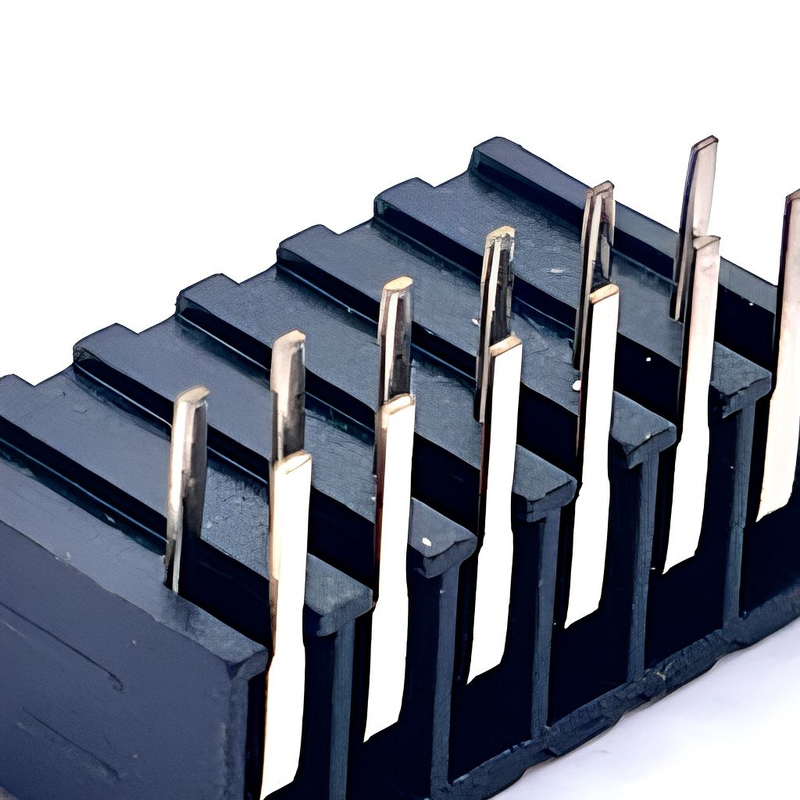

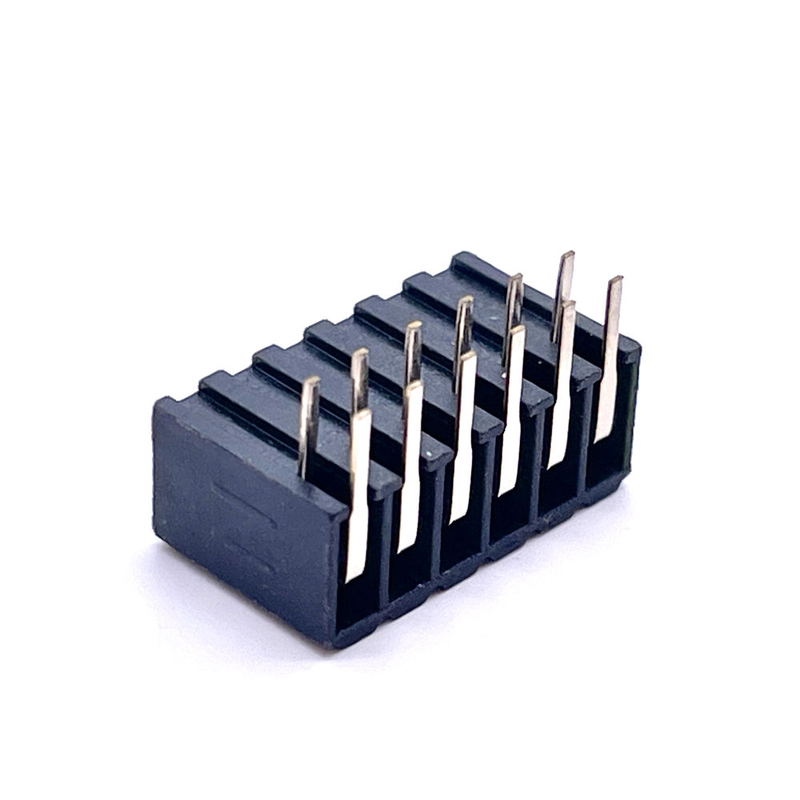

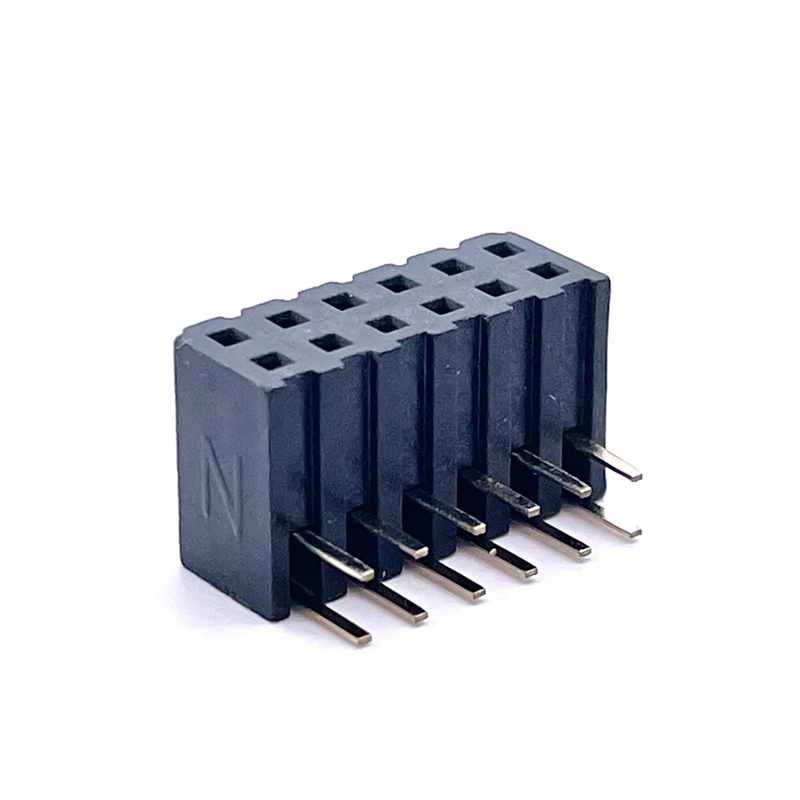

2.0mm Pitch Brass Vrouwelijke 12-Pin Header voor Automotive PCB Panel Mount Magnetische Bulgin Audio Jack Connector

Compacte 12-pinnige vrouwelijke kop met veilig vergrendelen, lage matinghoogte en trillingsbestendige aansluiting.
Ontworpen voor automotive PCB-panelen, audio-interfaces, besturingsunits en compacte elektronische assemblages waar ruimte, retentie en verbindingsstabiliteit van cruciaal belang zijn.

Hoogtepunten

• 2.0mm Pitch. 12-pin vrouwelijke kop.✓ compacte lay-out voor PCB-ontwerpen met beperkte ruimte.

• ZIF / niet-ZIF vergrendelingsoptiesDe vergrendelingsstructuur moet worden gekozen op basis van de paringsfrequentie, het vasthouden van de kabels en de assemblagevereisten.

• Stabiel paringsbehoudDe vergrendelingsstructuur voorkomt dat de connectoren onder mechanische schokken en trillingen los raken en dat de verbinding niet beweegt.

• Laag gepaarde lengte¢ geoptimaliseerd voor compacte PCB- en panelenassemblages; de exacte hoogte kan worden aangepast aan het koppelsysteem.

• Vibratiebestendige constructie- geschikt voor automobiel- en apparatuuromgevingen waar herhaalde trillingen microbewegingen bij de contactinterface kunnen veroorzaken.

• Metalen contacten- een praktisch evenwicht tussen geleidbaarheid, mechanische sterkte en vervaardigbaarheid te bieden.

• Integratie van PCB's en panelen- beschikbaar in verschillende configuraties voor verschillende montage- en montagevereisten.

Technische specificaties

Elektrische prestaties

Mechanische prestaties

Materiaal, bekleding en milieu

Productkenmerken

• 20,0 mm pitch

• 12-pin vrouwelijke configuratie

• met een breedte van niet meer dan 15 mm

• ZIF- / niet-ZIF-vergrendelingsopties

• Laag geslachtshoogte

• Vibratiebestendige retentieontwerp

• Opties voor het monteren van PCB's / panelen

• Opties voor goud/tinplatering

• Materialen voor de automobielindustrie

• Opties die voldoen aan RoHS/REACH

• Persoonlijke afmetingen van de voetafdruk en de behuizing

• Verpakking met buis / spoel

• Ondersteuning van prototypes en massaproductie

Voordelen van het product

1. Veilige vergrendeling voor trillingsgevoelige toepassingen

DeZIF- / niet-ZIF-vergrendelingsstructuuris ontworpen om een gecontroleerde koppeling en retentie tussen de connector en het koppelingselement te handhaven.

Dit is vooral handig in automotive PCB-assemblages waar trillingen, schokken en herhaalde mechanische bewegingen de connectorretentie kunnen beïnvloeden.

2. Low-profile gepaard ontwerp

Een verminderde matinghoogte helpt ingenieurs om verticale installatieruimte te besparen zonder de pitch van 2,0 mm te veranderen.

Dit maakt de connector geschikt voor compacte bedieningsplaten, audiomodules, instrumentenpanelen en ruimtebeperkte elektronische assemblages.

3. Messing contact structuur

Messingcontacten bieden mechanische sterkte en stabiele contactgeometrie, terwijl ze verschillende platingopties ondersteunen volgens de huidige, signaal- en omgevingsvereisten.

4Ontworpen rond het assemblageproces

Verschillende eind- en verpakkingsmogelijkheden maken het mogelijk om hetzelfde basisconcept van de connector aan te passen aan:

• Automatische SMT-assemblage

• PCB-gatenassemblage

• Handmatige productie

• Montage van panelen voor auto's

• Ingenieurswerkzaamheden met een laag volume

Compatibel / alternatief voor internationale connectormerken

Deze 2,0 mm pitch 12-pin vrouwelijke kop kan worden ontwikkeld als eenalternatieve bron voor vergelijkbare connectorfamilies van TE Connectivity, Hirose en andere internationale connectorfabrikanten, met inachtneming van de overeenkomsten:

• Pitch

• Aantal pinnen

• Contactregeling

• PCB-voetafdruk

• Gepaarde hoogte

• Vergrendeling

• Contactplaten

• Elektriciteit

• Mechanische omhulsel

Voor vervangingsprojecten kunnen ingenieurs deoriginele onderdeelnummer, tekening of PCB-afdrukWe kunnen de dimensionale compatibiliteit controleren en een passende configuratie aanbevelen.

Belangrijk:“Compatibel/alternatief” betekent dat een vervangende onderdeel kan worden beoordeeld op basis van mechanische en elektrische vereisten..

Toepassing

Automobiele elektronica

• Elektrische toestellen voor het bedienen van motorvoertuigen

• Instrumentenclusters

• Infotainmentsystemen

• met een vermogen van niet meer dan 50 W

• Voertuigcommunicatiemodules

• Elektronica voor het besturen van het lichaam

• Elektronica van binnenkant

Industriële en consumentenelektronica

• Beheersborden

• Audioapparatuur

• Ingebedde regelaars

• Display-modules

• Industriële interfaces

• Compacte PCB-assemblages
