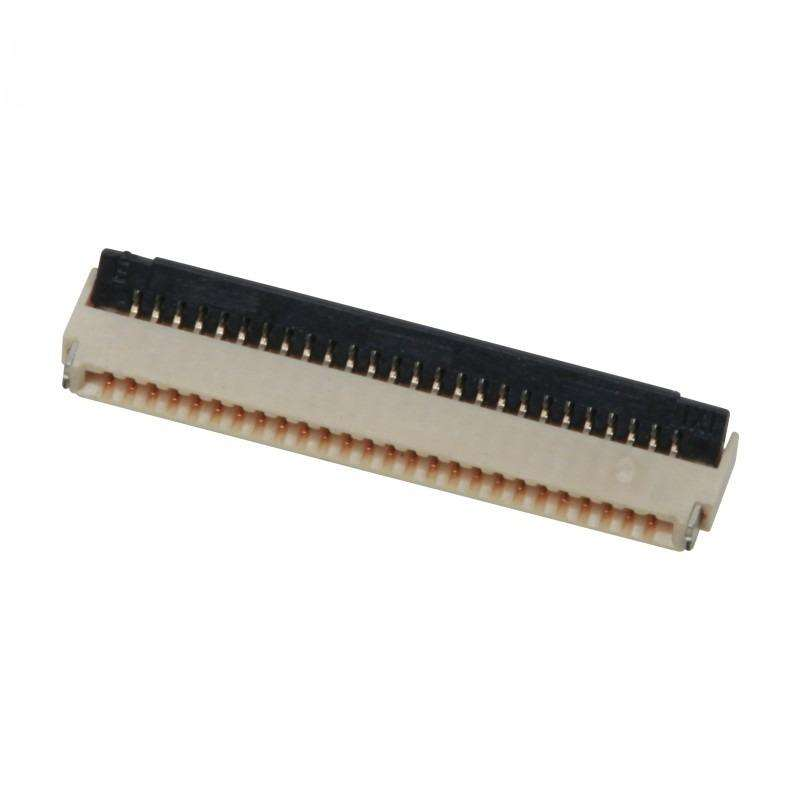

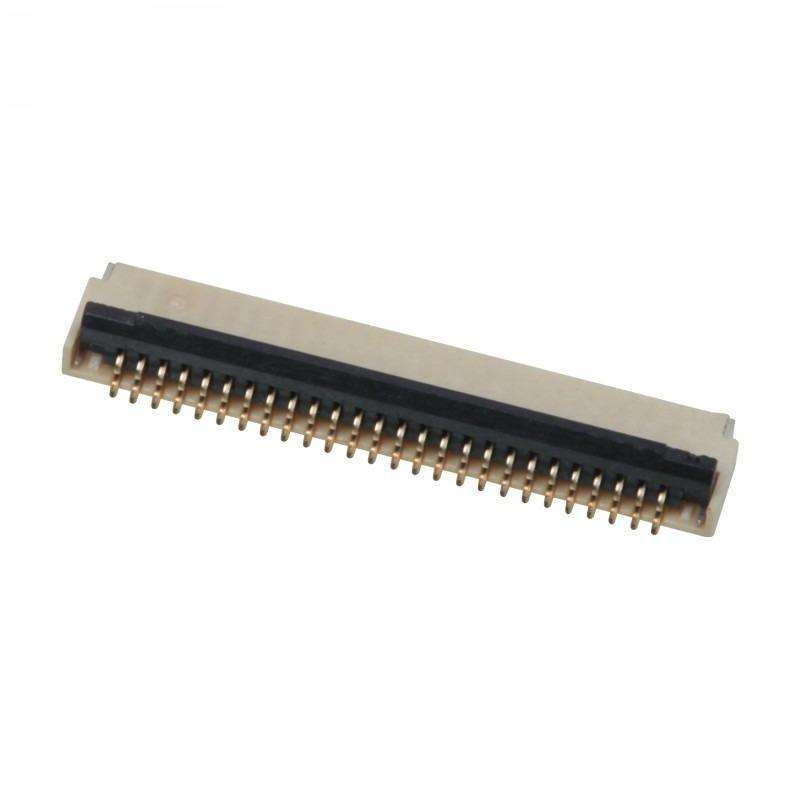

0,3 mm Pitch 9- 71 Pin ZIF R/A SMT H=0,9 Backflip Dual Contact Hittebestendig Thermoplastisch FPC Connector PCB

Producthoogtepunten

Ultra-lage 0,9 mm gekoppelde hoogte haakse SMT FPC connector, 0,3 mm pitch, 9-71 posities, en een back-flip ZIF vergrendelingsmechanisme met stabiele ZIF/non-ZIF schakelbare vergrendelingsprestaties. Dubbel contactontwerp aan de bovenzijde zorgt voor superieure anti-vibratieprestaties en slaagt voor de 3-assige vibratietest zonder intermitterende signaaluitval. Hittebestendige thermoplastische behuizing ondersteunt standaard SMT reflow, ideaal voor slanke compacte display- en sensormodules, RoHS- en halogeenvrij conform.

.

Volledige Technische Specificaties

Elektrische Specificaties

Mechanische Prestatieparameters

Materiaal & Plating / Milieu & Soldeerbaarheid

Compatibel / Vervanging voor Internationale Grote Merken

Directe functionele vervanging voorHirose FH35C serie, Molex 502598 serie, TE 3-2328724 serie 0,3 mm pitch back-flip ZIF dual-contact FPC connectoren.

Productkenmerken

• 0,3 mm contact pitch, pin-aantal configureerbaar 9-71 pins, haakse SMT montage
• Back-flip ZIF vergrendelingsactuator, tactiele klikfeedback voor duidelijke vergrendelingsbevestiging; ondersteunt ZIF / Non-ZIF bedrijfsmodus
• Dubbele contactstructuur aan de bovenzijde: tweepuntscontact verbetert FPC-retentie, voorkomt signaalverlies onder trillingen
• Ultra-lage 0,9 mm gekoppelde hoogte, helpt ontwerpers bij het realiseren van een ultra-slanke mechanische lay-out van het eindproduct
• Hittebestendige thermoplastische isolator, compatibel met standaard SMT reflow soldeerproces
• Geschikt voor industrie-standaard 0,2 mm dikke FPC; insteekschuine kanten voorkomen verkeerde FPC-invoer
• Slaagt voor strenge 3-assige vibratietest; geen > 1 μs elektrische discontinuïteit onder trillingsomstandigheden
• RoHS-conform, halogeenvrij; aanpasbare plating dikte, polarisatie sleutel, gedeeltelijke pin-toewijzing

Fabriekscertificering & Klantenservice

• Fabriekscertificeringen: ISO9001, ISO14001, RoHS, Halogeenvrij conformiteit
• MOQ: Standaard reel MOQ 5000 stuks; kleine proefbestelling bespreekbaar
• Sample Beleid: Ondersteuning gratis samples / snelle levering van samples
• Maatwerk: Aangepast pin-aantal, plating dikte, polarisatie sleutel, speciale mechanische aanpassing volgens klanttekening of specificatie

Verpakkingsmethode

• Reel (Tape & Reel): Standaard verpakking, geschikt voor SMT automatische pick-and-place machine, direct naar de productielijn van de klant.
• Tube verpakking: Beschikbaar voor kleine sample / handmatige prototype assemblage; niet geschikt voor grootschalige automatische SMT productie.

Levertijd

• Sample bestelling: 3 werkdagen
• Massaproductie bestelling: 1-3 weken, afhankelijk van hoeveelheid & aangepaste vereisten

Belangrijkste verschillen tussen FFC connector en FPC

Wat betreft hun productie, de manier waarop hun circuits worden gevormd is anders:

1. FPC is een soort flexibele printplaat met verschillende enkelzijdige, dubbelzijdige en meerlaagse structuren, die wordt verwerkt door FCCL (flexibele koperfolie) door chemische etsing.

2. FFC gebruikt twee lagen isolerende folie met daartussen platte koperfolie. Het eindproduct is eenvoudig en dik.

FPC toekomstige innovatietrend

1. Dikte. De dikte van FPC moet flexibeler en dunner zijn.

2. Vouwweerstand. Buigen is een inherente eigenschap van FPC. De buigweerstand van toekomstige FPC's moet sterker zijn en meer dan 10.000 keer. Natuurlijk vereist dit betere substraten.

3. Prijs. In dit stadium is de prijs van FPC veel hoger dan die van PCB. Als de prijs van FPC daalt, zal de markt breder zijn.

4. Procesniveau. Om aan verschillende eisen te voldoen, moet het FPC-proces worden geüpgraded, en de minimale opening en minimale lijnbreedte/lijnafstand moeten aan hogere eisen voldoen.

Veelgestelde Vragen

1, Kan ik een sample bestelling hebben?
Ja, we verwelkomen sample bestellingen om de kwaliteit te testen en te controleren. Gemengde samples zijn acceptabel.

2, Kunt u uw producten maken volgens onze vraag?
Ja, de specificaties van producten kunnen worden aangepast als u aan onze MOQ kunt voldoen.

3, Hoe garandeert u de kwaliteit van uw producten?
1) We beloven dat we binnen 30 dagen na kwaliteitsproblemen een retourzending zullen aanbieden.

2) Strikte detectie tijdens de productie.

3) Strikte steekproefinspectie van producten vóór verzending, en intacte productverpakking gegarandeerd.

4, Wat zijn onze productcertificeringen?
ISO9001 en enkele andere ROHS-certificeringen.

5, Hoe lang kan ik de goederen ontvangen?
De meeste goederen hebben we op voorraad; de levertijd is ongeveer 1-5 dagen na ontvangst van de betaling. Voor aangepaste vereisten zal de tijd iets langer zijn, zoals we hebben bevestigd.

6, Welk type logistiek gebruikt u voor levering?
We leveren voornamelijk goederen via DHL, UPS, FEDEX, EMS en andere expressleveringen. We zullen de meest kosteneffectieve logistiek voor klanten kiezen. Ook ondersteund goederen opgehaald door uw expediteur.

7, Waarom zou u bij ons kopen?
We hebben 16 jaar branche-ervaring. We hebben samenwerking met duizenden bedrijven. Productkwaliteit is betrouwbaar.

8, Welke producten verkoopt uw bedrijf voornamelijk?
De belangrijkste producten van ons bedrijf zijn FFC/FPC connectoren / Wafer connector / SIM-kaart connector / Geheugenkaart connector / USB connector / Type C connector / HDMI connector / RJ45 serie / B to B connector en Pin header connectoren enzovoort.
