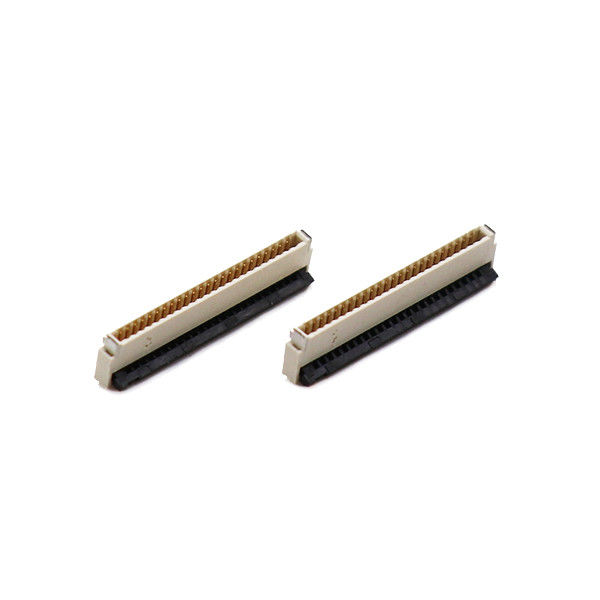

Name: Onderaan Contact 0,5 Mm-Hoogtefpc Schakelaar 4 het Type van Pin Under Lock SMT 1.0mm Hoogte
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: FPC ** - T1S1-0010-A
Price: 4.01 USD
Availability: InStock

Huis > Producten > De Schakelaar van FFC FPC >

Onderaan Contact 0,5 Mm-Hoogtefpc Schakelaar 4 het Type van Pin Under Lock SMT 1.0mm Hoogte

1.0mm 0

5 Mm-Hoogtefpc Schakelaar

SMT 0

Plaats van herkomst:

Guangdong, China

Merknaam:

XTKCONN

Certificering:

CE,SGS,ROHS,ISO9001

Modelnummer:

FPC ** - T1S1-0010-A

Neem contact met ons op

Vraag een offerte

Onderaan Contact 0,5 Mm-Hoogtefpc Schakelaar 4 het Type van Pin Under Lock SMT 1.0mm Hoogte

Productdetails

Toonhoogte:

0,5 mm

Hoogte:

1,0 mm

Posities:

4-60 pin

Doorlooptijd:

7-10 werkdagen

Materiaal omslag:

De Zwarte van LCP UL94V-0

Bestand tegen spanning:

250 V wisselstroom, 1 min

Markeren:

1.0mm 0

5 Mm-Hoogtefpc Schakelaar

SMT 0

Betaling en verzendvoorwaarden

Min. bestelaantal

500pcs

Prijs

Negotiable price

Verpakking Details

vacuümverpakking, dozen in karton

Levertijd

5-7 dagen

Betalingscondities

L/C, T/T, Payyal

Levering vermogen

3KK PCs

Gerelateerde producten

FPC/FFC-connector 4.65mm Hoogte 0.5mm Pitch 0.8A 200V AC/DC -40C~80C PCB-connectoren

Vind de beste prijs

0.5mm FPC-connector 5.4H FFC-draadconnectoren Vlakkabel voor aanraakscherm

Vind de beste prijs

2.2H Flip Cover Butterfly Lock Flat Flexible Cable Socket PCB 0,5 mm Pitch 2.2H FFC/FPC Connector

Vind de beste prijs

0,5 mm pitch 60-pins verticale positieve voet 5,2H clamshell-vergrendeling platte connector kabelsocket FPC FFC-kabel PCB-connectoren

Vind de beste prijs

Neem contact met ons op

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

Contact opnemen

Productbeschrijving

0,5 mm Pitch FFC FPC Connector Hoogte 1,0 mm Onder Lock SMT Type Hoogte 1,0 mm Down Contact

Product Highlights

Ultra-lage profiel1,0 mm board montage hoogte, Down-Contact (onderste contact) oriëntatie, geoptimaliseerd voor FPC pads gericht op PCB-zijde routering
Onder-lock flip-lock actuator met duidelijke klik feedback, sterke FPC retentie tegen trillingen & onbedoeld uittrekken
0,5 mm fijne pitch, 4-positie SMT surface-mount ontwerp, compacte voetafdruk om waardevolle PCB-ruimte te besparen
LCP hoge-temperatuur behuizing, vergulde contactarmen, conform RoHS & REACH voor wereldwijde markttoegang
Tape-and-reel verpakking voor grootschalige SMT geautomatiseerde assemblage; standaard voorraad & aangepaste modificatie ondersteuning beschikbaar
Gebalanceerde kosten-prestaties, drop-in alternatief voor gangbare merkonderdelen, korte levertijd ondersteuning.

Specificaties

Item	Specificatie	Opmerkingen voor Ingenieur
Pitch	0,5 mm	Midden-tot-midden contactafstand
Aantal Posities	4 Pin	Aangepaste pin count bespreekbaar
Montage Hoogte	1,0 mm	Totale hoogte na solderen op PCB
Contact Type	Down-Contact (Onderste Contact)	FPC pad wijst naar PCB-zijde voor invoeging
Lock Stijl	Under-Lock (Back Flip Lock)	Flip actuator vanaf de achterkant om FPC te vergrendelen
Afsluiting Type	SMT Surface Mount	Alleen voor reflow solderen
Compatibele FPC / FFC Dikte	0,30 mm ±0,03 mm	Bevestig FPC dikte voor PCB-ontwerp
FPC Retentie Kracht	≥0,3 N per pin	Anti-uittrek prestaties onder trillingen
Koppelingsduurzaamheid	Minimaal 250 cycli	Normale toepassingslevensduur, niet voor frequent veld plug-unplug
Behuizing Materiaal	LCP, UL94-V0 Zwart	Hoge hittebestendigheid voor loodvrij reflow solderen
Contact Materiaal	Koperlegering	Hoge veerarm elasticiteit
Contact Plating	Ni onderlaag + Au plating op contactgebied; Tin op SMT soldeertails	Goud dikte aanpasbaar voor corrosieve omgeving projecten

Onderaan Contact 0,5 Mm-Hoogtefpc Schakelaar 4 het Type van Pin Under Lock SMT 1.0mm Hoogte

Typische Toepassingen

Consumentenelektronica: Slimme wearables, mini-camera modules, kleine display hulpverbindingen, handheld IoT-apparaten
Smart Home: Kleine sensor modules, huishoudelijke bedieningspaneel sub-borden, slimme slot interne signaalverbindingen
Medische Hulpapparatuur: Lage-snelheid signaalinterconnectie voor draagbare medische accessoires (halogeen-vrije optie van toepassing)
Industriële Controle: Compacte sensor node, veldapparaat hulp signaalbord interne bedrading
Automotive Accessoire Elektronica: Niet-veiligheidsgerelateerde interieur hulp signaalverbindingen (raadpleeg ons voor automotive-grade upgrade versie)
Test & Fixture: Korte-levensduur test jig interne interconnectie

Klant Selectie & Ontwerp Gids

Voordat u dit onderdeel selecteert

Bevestig contactrichting: Dit is Down-Contact. FPC geleidende pads moeten naar de PCB-zijde wijzen bij het invoegen. Als uw FPC pads naar boven wijzen, heeft u de Top-Contact variant nodig. Verkeerde contactrichting leidt tot nul elektrische verbinding.
Mechanische klaring controle:
- Verticale ruimte: Reserveer ≥1,1 mm klaring boven de connector na montage om te voorkomen dat de behuizing de flip actuator indrukt.
- Voor-achter ruimte: Bevestig dat de onder-flip actuator voldoende ruimte aan de achterkant heeft voor de lock-open actie.
FPC specificatie lock-in: Moet FPC/FFC dikte 0,30 mm ±0,03 mm gebruiken. Te dunne FPC veroorzaakt onvoldoende retentie; te dikke FPC zal de lock en contactarmen beschadigen.
Elektrische derating regel: Voor langdurige continue werking, laat elk contact ≤0,35 A lopen; pas niet de volledige 0,5 A nominale stroom toe.
PCB voetafdruk: Gebruik onze officiële 2D tekening voetafdruk; kopieer de voetafdruk niet van vergelijkbare onderdelen van andere leveranciers; kleine dimensionale verschillen zullen soldeerfalen veroorzaken.
Toepassingsbeperking: Deze connector is geoptimaliseerd voor lage-gemiddelde snelheid single-ended signalen. Als u high-speed video/data transmissie nodig heeft, neem dan contact op met ons engineeringsteam voor een aanbevolen upgrade model.

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Besteltips voor inkoop

Monsterbestelling: Ondersteuning voor kleine hoeveelheden monsters voor prototype validatie.
Massaproductie: Standaard verpakking is tape-and-reel. Specificeer indien u tray verpakking nodig heeft.
Aangepast verzoek: Dien uw vereisten in voor goud plating dikte, halogeen-vrij, alternatieve pin-count.

FAQ

V1: Wat gebeurt er als ik FPC met pads naar boven gericht in deze down-contact connector plaats?

A1: Er zal geen elektrische verbinding worden bereikt. Fysieke invoeging is mogelijk, maar het circuit kan niet geleiden. Controleer altijd de oriëntatie van de FPC pad tegen de datasheet tekening voordat u het PCB prototype bouwt.

V2: Kan deze connector werken na twee keer reflow solderen?

A2: Ja, maximaal 2 loodvrije reflow cycli zijn toegestaan volgens ons reflow profiel. Meer dan twee keer reflow kan de LCP behuizing vervormen en de contactprestaties verminderen. Vermijd herhaaldelijk heet nabewerken op de gemonteerde unit.

V3: Mijn eindproduct wordt blootgesteld aan een omgeving met veel trillingen, zal de FPC losraken?

A3: Het under-lock mechanisme biedt redelijke retentie. Voor extreme trillingsscenario's raden we aan om een mechanisch trekontlastingsontwerp op de FPC kabel in uw PCB layout toe te voegen, of een upgrade versie met hogere retentie kracht te selecteren.

V4: Kan ik deze connector gebruiken voor USB, HDMI of high-speed display signaal?

A4: Niet aanbevolen. Dit is een algemene FPC connector voor lage tot gemiddelde snelheden zonder gecontroleerde impedantie terminal ontwerp. Voor high-speed interfaces, vraag onze ingenieur naar een speciale high-speed FPC serie.

V5: Actuator flip lock is gebroken na montage, wat zijn mogelijke oorzaken?

A5: Veelvoorkomende hoofdoorzaken:

Invoegen van te dikke FPC en geforceerd sluiten van de lock;
Verkeerde bediening: actuator indrukken met een scherp gereedschap;
Mechanische interferentie van de productbehuizing die het flip-gedeelte samendrukt.Volg de datasheet invoegprocedure: plaats de FPC plat en horizontaal, sluit vervolgens de flip lock voorzichtig totdat u een duidelijke klik hoort.

V6: Bieden jullie een equivalent vervanging voor Hirose / TE / Kyocera onderdeelnummers?

A6: Ja, geef uw concurrent onderdeelnummer op, en ons engineeringsteam zal de afmetingen, contactrichting, lock type en elektrische parameters controleren om een drop-in compatibel alternatief te bevestigen.

V7: Welke documenten kunt u verstrekken voor evaluatie?

A7: Datasheet, 2D afmeting tekening, 3D STEP model, RoHS-REACH testrapport, mechanisch-elektrisch laboratorium test samenvattingsrapport.
