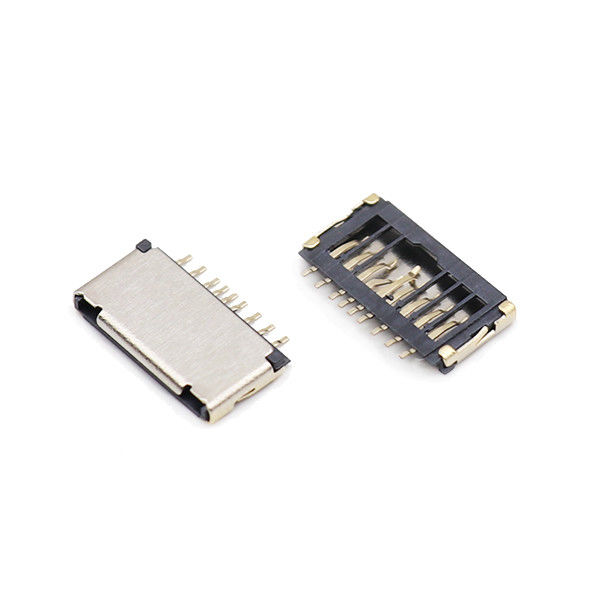

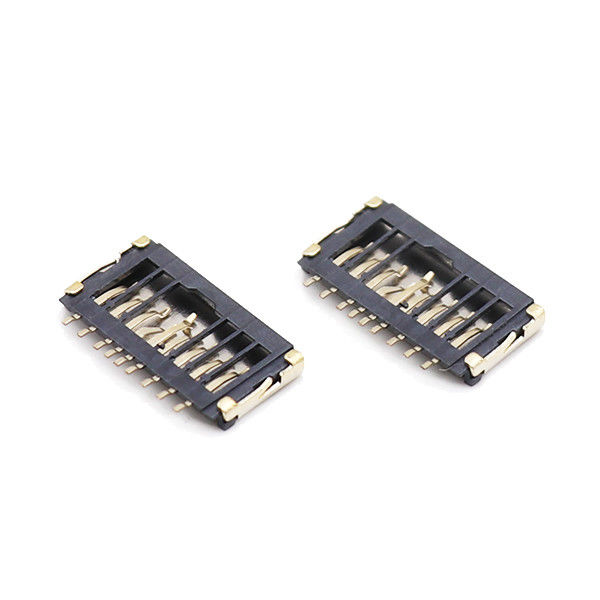

Micro SD / TF kaart connector, verkorte type, midden Pin 1.5H T-flash
Hoogtepunten
- Laag profiel 1,5 mm totale hoogte, verkort type compacte voetafdruk, midden-pin lay-out voor geoptimaliseerde PCB routing flexibiliteit
- Housingsmateriaal LCP metVlamvertrager UL94V-0, voldoet aan de brandveiligheidseisen voor industriële en slimme hardwareprojecten
- Selectieve goudplatering op het contactgebied, stabiele signaaloverdracht voor UHS-I micro SD / TF-kaarten
- SMT-ontwerp voor oppervlaktebevestiging, volledig compatibel met geautomatiseerde productielijnen voor grote volumes met terugstroom
- Ingebouwde schakelaar voor kaartdetectie, real-time kaartidentificatie voor systeemfirmware logica
- RoHS-compliant, stabiele massa-leveringscapaciteit, ondersteuning OEM / ODM pin-layout & plating aanpassing
- Geoptimaliseerde mechanische retentiekracht, anti-mis-invoegstructuur, vermindert het risico op storing van intermitterende herkenning op locatie
Specificaties
| Artikel 1 |
Specificatie |
| Productsoort |
Verkorte micro SD / TF-kaart aansluiting, midden-pin, SMT |
| Totale hoogte |
1.5 mm (maximaal) |
| Compatibele kaart |
Standaard Micro SD / TF kaart (UHS-I ondersteuning) |
| Montage methode |
SMT voor oppervlaktebevestiging |
| Type operatie |
Niet-push-push (direct insert-pull) |
| Het paringsleven |
Min 5 000 in- en uitstotencycli (onder normale belasting) |
| Schakelaar voor kaartdetectie |
Ingebouwd (NO / NC facultatief) |
| Coplanariteit |
≤ 0,10 mm |
| Behoudsterkte |
Geschikte houkracht om losse kaarten onder lichte trillingen te voorkomen |
Materiaal en elektrische kenmerken
| Artikel 1 |
Specificatie |
| Huismateriaal |
Hoge temperatuur LCP, UL94V-0, Zwarte kleur |
| Contactterminal |
Fosfor Bronze, selectief Au-plating op Ni-basis |
| Schelpenmateriaal |
Roestvrij staal |
| Nominale stroom |
0.5 A Max. |
| Nominale spanning |
12 V DC max. |
| Contactweerstand |
≤ 100 mΩ (aanvankelijk) |
| Isolatieweerstand |
≥ 1000 MΩ @ DC 500 V |
| Voltage weerstaan |
500 V wisselstroom gedurende 1 minuut |
| Signalcompatibiliteit |
SDIO / SPI-interface, ondersteunt UHS-I microSD-kaart |
Milieu- en soldeergids
| Artikel 1 |
Specificatie |
| Werktemperatuur |
-25 °C ~ +85 °C |
| Bergingstemperatuur |
-40 °C ~ +90 °C |
| Profiel van de terugstroom van SMT |
Piektemperatuur maximaal 260 °C, verblijfstijd ≤10 s bij 255 °C+; IPC/JEDEC-norm worden nageleefd |
| Vochtbestendigheid |
5-95% RH, niet-condenserend |
| Zoutsproei |
48 uur (neutrale zoutspraytest voor beklede onderdelen) |
| Naleving |
RoHS; UL94V-0 vlamvertrager |
Naarmate de producten kleiner worden, kan een kleine externe schok een kortsluiting of een verkeerde uitlijning veroorzaken.
Productkenmerken
- Ultra-lage 1,5 mm gestapelde hoogte, kortere carrosserie, bespaar kostbare PCB-behuizing Z-as & X-Y ruimte
- Middenpin-terminaltoewijzing: flexibele routing, gemakkelijker differentiële signaalopstelling, goed voor de integriteit van het SDIO/SPI-signaal met hoge snelheid
- LCP hoogtemperatuur plastic behuizing, UL94V-0 vlamvertrager; bestand tegen standaard SMT reflow soldeertemperatuurprofiel zonder vervorming
- Contactterminals van fosfor-brons, selectief nikkel-goud bekleding op de contactinterface; anti-oxidatie, lagere contactweerstand
- Geïntegreerde kaartdetectie-schakelaar, ondersteunt hardware-kaartinsluit- / verwijderd-detectie voor MCU-logisch oordeel
- Mechanische stopstructuur tegen omgekeerde invoeging, voorkomt schade door verkeerde richting van het inbrengen van de kaart
- SMT-oppervlakte-montage-afsluiting, geschikt voor de massaproductie van automatische pick-and-place-apparatuur
- Schild van roestvrij staal voor structurele versterking en gedeeltelijk EMI-beschermings-effect
- Volledige naleving van de milieueisen van RoHS; op aanvraag beschikbaar voor aangepaste gouddikte, aanpassing van de pen
Typische toepassing
- Intelligente IoT-apparaten: slimme gateway, slimme sensorterminal, randverzamelknooppunt
- Bewaking en beveiliging: IP-camera's, body-worn camera's, videorecorders
- Industriële ingebedde hardware: industriële bedieningspaneel, data-logger, veldmonitoringseenheid
- Slimme hardware voor consumenten: draagbare recorder, handheld instrument, mini-POS-terminal
- Vervoersgerelateerde apparatuur: voertuighulprecorder, ingebouwde randapparatuur
- Medische hulpmiddelen (niet-implantatie): draagbaar diagnostisch gegevensregistratieapparaat
- Onderwijselektronica, perifere modules voor een enkele computer
Voordelen van het product
- Differentiatie van de middenpin-opstelling: De meeste concurrerende 1,5 H TF-sockets gebruiken een edge-pin-ontwerp; onze midden-pin-opstelling maakt PCB-edge routing druk los, vermindert het risico op signaal-trace-crosstalk voor high-speed SDIO-circuits,vergemakkelijkt het werk met het opstellen van meerlaags boards voor hardware-ingenieurs.
- UL94V-0 LCP-basis als standaardconfiguratie: Veel goedkope alternatieven gebruiken niet-V0-plastic; ons standaard UL94V-0-materiaal helpt klanten om de brandveiligheid van hun producten rechtstreeks te certificeren en elimineert de extra werkdruk voor de kwalificatie van materialen.
- Selectief vergulden: Goud alleen toegepast op de kritieke contactzone in plaats van volledig verguld; betrouwbare contactprestaties en BOM-kosten in evenwicht brengen, te dure volledige goudoplossing vermijden.
- Verkorte, compacte omtrek: Geoptimaliseerde contourdimensie in vergelijking met standaardlengte 1,5 H stopcontacten; passend ultra-slank behuizingontwerp zonder mechanische sterkte op te offeren.
- Stabiele consistentie van de massaproductie: Strikte coplanariteitscontrole ≤0,10 mm, lager los-open-circuitrisico bij SMT-massaproductie; vermindering van klachten over intermitterende herkenning na verkoop veroorzaakt door slechte coplanariteit.
- Flexible aanpassingsmogelijkheden: Snel draaiende wijziging voor kaartdetectie-schakelaarlogie (NO/NC), gouden dikte, gedeeltelijke weglating van een pin; ondersteuning van voormonsters voor massa-bestelling voor projectvalidatie.
V1: Ondersteunt deze socket UHS-I high-speed micro-SD-kaarten, grote-capaciteit kaarten (128 GB / 256 GB)?
A: Ja. Het stopcontact voldoet aan de mechanische en elektrische specificaties van de micro-SD; de maximale capaciteit van de kaart is afhankelijk van de stuurprogramma van de hostchip, niet van het stopcontact zelf.Het werkt met UHS-I micro-SD / TF-kaarten onder een goed hardwareontwerp.
V2: Wat is het verschil tussen het midden- en het rand-speld van de 1,5 H TF-aansluiting?
A: De middelste pen plaatst de soldeerplaten ver van de rand van het PCB; de signaalspuren kunnen naar binnen naar het PCB worden geleid, waardoor de sporeconcentratie in het randgebied wordt verminderd.Kies de middelste pin wanneer de ruimte aan de rand van uw PCB druk is of de integriteit van het SDIO-signaal van hoge snelheid belangrijk is.
Vraag 3: Kan ik voor deze UL94V-0 stopcontact een normale-temperatuur plastic versie gebruiken?
A: Voetafdruk is mechanisch compatibel, maar plasticmateriaal is anders.
V4: Mijn product heeft een werkomgeving die rijk is aan trillingen.
A: Onze stopcontact heeft een gestandaardiseerde retentiekracht.Wij raden aan trillings- en schokvalidatietests te doen in de prototype fase..
V5: Wat is uw doorlooptijd voor monsters en massaproductie?
A: Standaardmonsters: 3-7 werkdagen. De tijd voor de massaproductie is afhankelijk van de orderhoeveelheid; wij zullen u een formeel schema verstrekken na ontvangst van uw BOM-vereiste.Op maat gemaakte versie vereist extra monstername-ontwikkelingscyclus.
V6: Kunt u de dikte van de vergulding aanpassen of gedeeltelijke pinnen verwijderen voor een project op maat?
A: Ja, OEM & ODM service is beschikbaar. Geef gedetailleerde eisen of stuur uw tekening voor evaluatie.
V7: Welk risico kan ontstaan als de terugstroomsoldeertemperatuur het maximum van 260 °C overschrijdt?
A: Overmatige temperatuur kan leiden tot vervorming van de LCP-behuizing en verplaatsing van de terminal, wat resulteert in een slecht contact met de kaart of een storing van de montage.
