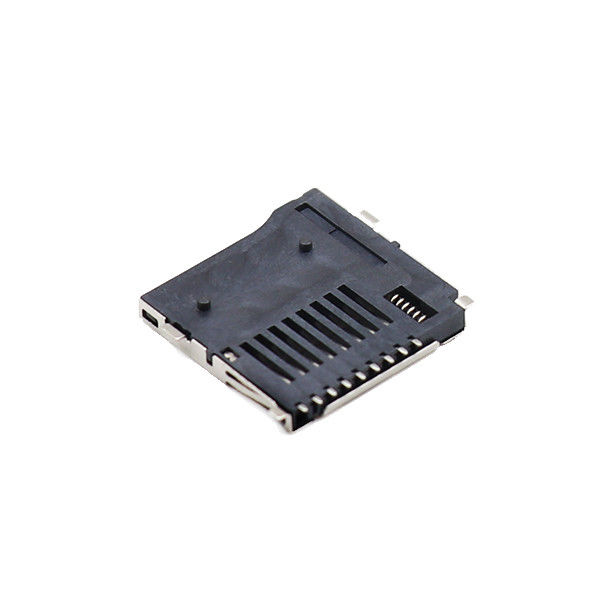

T-Flash Push-Push Micro SD Kaartlezer Socket Adapter Geheugenkaart Connector
Producthoogtepunten
- SMT Push-Push vergrendelingsmechanisme, klik-om-te-vergrendelen en klik-om-uit-te-werpen, geen extra gereedschap nodig voor TF/microSD-kaartbewerking
- Ingebouwde kaartdetectieschakelaar voor realtime signaalfeedback van kaartinvoeging/verwijdering voor hostfirmwarelogica.
- Hoge-temperatuur LCP-behuizing + hoge-elastische fosfor-brons contacten met vergulding, stabiele snelle signaaloverdracht voor UHS-I, volledige compatibiliteit met microSD / microSDHC / microSDXC.
- Geoptimaliseerde nokstructuur voor consistente tactiele feedback, verminderd risico op vastgelopen kaarten onder trillingen en breed temperatuurbereik.
- Standaard SMT-voetafdruk, direct compatibel voor mainstream PCB-lay-out, past direct in geautomatiseerde pick-and-place en reflow productielijn.
- Industriële betrouwbaarheidstest doorstaan: 5.000+ koppelcycli, breed temperatuurbereik, RoHS & Low-Halogen conform voor wereldwijde markttoegang
Specificaties
| Montagetype |
SMT |
| Aantal Posities |
9p |
| Stroomwaarde |
0.5A |
| Bedrijfsspanning |
10V AC(RMS)/DC |
| Contactweerstand |
20m ohm |
| Isolatieweerstand |
100mohms min |
| Bedrijfstemperatuur |
-25℃ tot +85℃ |
| Opslagtemperatuur |
-10℃ tot +85℃ |
| Spanningswaarde |
50V |
| Materiaal hoofdlichaam |
LCP,UL94V-0 |
| Contact |
koperlegering |
| Weerstaanspanning |
500V |
| Geslacht |
Vrouwelijk |
| Prijs Termijn |
FOB |
| Duurzaamheid cycli |
10.000 cycli |
| Doorlooptijd |
7-10 werkdagen |
| Uitwerptype |
Push-push; push-pull, scharnier, lade type |
Algemene Mechanische Parameters
| Item |
Specificatie |
| Producttype |
Push-Push T-Flash / Micro SD Female Socket (SMT) |
| Compatibele kaart |
microSD, microSDHC, microSDXC (TF-kaart) |
| Bedrijfsmodus |
Push-Push (Klik-vergrendelen / Klik-uitwerpen) |
| Aantal contacten |
8 signaalcontacten + 1 kaartdetectieschakelaar contact |
| Koppelduurzaamheid |
Min. 5.000 invoeg-uitwerp cycli |
| Invoeringskracht |
8-15 N |
| Uitwerpslag |
Ongeveer 3,0 mm minimum |
| Kaartdetectieschakelaar |
Normaal Gesloten (NC) type |
| Montagemethode |
SMT Surface Mount |
| Anti-verkeerde invoeging |
Mechanische structuur voor bescherming tegen omgekeerde invoeging |
Materiaal & Elektrische Kenmerken
| Item |
Specificatie |
| Contactmateriaal |
Fosfor-brons legering, verguld op contactgebied |
| Behuizingsmateriaal |
Hoge-temperatuur LCP (Liquid Crystal Polymer) |
| Schelp materiaal |
Roestvrij staal, nikkel passivering |
| Nominale stroom |
0,5 A per contactpen |
| Nominale spanning |
10 V DC |
| Initiële contactweerstand |
≤ 100 mΩ |
| Isolatieweerstand |
≥ 1000 MΩ |
| Diëlektrische weerstaanspanning |
AC 500 Vrms, 1 minuut, geen doorslag |
| Signaalondersteuning |
UHS-I, achterwaarts compatibel met SPI SD-busmodus |
Omgevings- & Soldeerrichtlijnen
| Item |
Specificatie |
| Bedrijfstemperatuurbereik |
-40 ℃ ~ +85 ℃ |
| Opslagtemperatuurbereik |
-40 ℃ ~ +85 ℃ |
| Vochtigheidsconditie |
Max 95% RV, niet-condenserend |
| Trillingsbestendigheid |
10-55Hz, 1,52 mm amplitude, 2 uur per as, geen mechanische schade / intermitterend contact |
| Reflow Soldeerprofiel |
Piek temperatuur 260 ℃ ±5 ℃; verblijftijd boven 183 ℃ ≤90s; totale piekduur ≤10s |
| Handmatig solderen |
Max 2 keer; soldeertijd ≤3-5 seconden bij 255 ℃ |
| Conformiteit |
RoHS 2.0, REACH SVHC, Low-Halogen IEC 61249-2-21 |
Product Competitieve Voordelen
- Verbetering van Mechanische Betrouwbaarheid: Geoptimaliseerd intern nokpad, lager faalpercentage van vastgelopen vergrendeling of geen uitwerpprobleem vergeleken met generieke markt sockets; stabiele tactiele feedback onder hoge-lage temperatuurcycli.
- Productie-vriendelijk SMT-ontwerp: Versterkte bevestigingsvoeten om kantelen van componenten / tombstone risico tijdens reflow te verminderen; platte en uniforme soldeerpads verbeteren pick-and-place opbrengst voor massaproductie
- Consistente Signaalintegriteit: Vergulde contactarmen handhaven lage contactweerstand na duizenden cycli, waardoor intermitterende lees-schrijffouten voor data-logging apparaten worden voorkomen
- Klaar voor Wereldwijde Conformiteit: Volledig materiaalrapport beschikbaar (IMDS, GADSL), ondersteunt klant EU / Noord-Amerika certificeringsproject
- Flexibele Leveringsoplossing: Standaard onderdelen op voorraad; aangepaste hoogte, schakellogica (NO/NC), voetafdrukmodificatie beschikbaar voor OEM-project
- Ingenieur-georiënteerde Ondersteuning: Datasheet, 3D STEP-bestand, PCB-voetafdrukbibliotheek, testrapport verstrekt voor snelle hardwarevalidatie
Doel Toepassingsindustrieën
- Industriële IoT & Embedded Controller: dataloggers, sensor gateways, edge computing modules, slimme meters
- Video-opnameapparatuur: dashcam, bodycam, bewakings-IP-camera, actiecamera
- Slimme Consumentenhardware: slimme luidspreker, handheld terminal, draagbaar medisch apparaat, handheld tester
- Drone & Robotica: opslag vluchtcontroller, lokale opslag robot logs
- Smart Home & Beveiliging: toegangscontrole terminal, alarmpaneel, lokale opslag gateway
- Automotive Aftermarket apparaten: voertuig DVR, uitbreiding opslag randapparatuur in de auto
Verwerkingsstappen
Stempelen / Injectie -> pre-line inspectie -> automatische machine plug terminal -> gemonteerde achterklep -> elektrische test -> druktest -> vlakheidstest -> uiterlijk test -> FQC test -> opslag.
Belangrijkste exportmarkten
- Azië Australazië
- Oost-Europa, Midden-Oosten/Afrika
- Noord-Amerika West-Europa
- Centraal/Zuid-Amerika
Onze diensten
| Prijs Termijn |
* FOB Shenzhen |
| Betalingsvoorwaarden |
* T/T, PayPal |
| Levering |
* UPS, DHL, FEDEX, TNT
* Kies de meest economische en efficiënte manier.
* Stuur het trackingnummer naar u na levering.
|
| Monsters |
* Gratis monsters worden op aanvraag verzonden.
* De doorlooptijd van monsters is binnen 3-5 dagen na uw bevestiging.
|
Verpakking & Verzending
FOB Haven: Shenzhen
Doorlooptijd: 7 werkdagen
Verpakking: rol in karton
Betaalmethode: vooraf TT, T/T, L/C, PayPal, etc;
Leveringsdetails: 7-10 werkdagen na bevestiging van de bestelling.
Primaire Competitieve Voordelen
- Kleine bestellingen geaccepteerd
- Fabrieks directe export
- Met 20 jaar professionele productie-ervaring als fabrikant van precisieconnectoren
- Gratis monsters zijn beschikbaar
- Snelle levering
- Groen product
- Sterk onderzoeks- en ontwikkelingsteam
- Ervaren personeel
- ISO9001, ROHS
Veelgestelde vragen
V: Bent u een handelsonderneming of een fabrikant?
A: Wij zijn een fabriek met meer dan 10 jaar ervaring in de connectorindustrie.
V: Levertijd?
A: Over het algemeen 5-7 dagen voor standaardproducten binnen een hoeveelheid van 10.000 stuks.
V: Levert u monsters? Is het gratis of betaald?
A: Gratis monsters zijn altijd beschikbaar voor test- of kwaliteitsbeoordelingsdoeleinden.
V: Wat zijn uw betalingsvoorwaarden?
A: Betalingsvoorwaarden zijn flexibel: T/T, PayPal, L/C, D/A, D/P, Western Union, , etc. En u kunt betalen op Alibaba met uw creditcard.
V: Wordt een kleine bestelling van minder dan 100 stuks geaccepteerd?
A: Ja, neem contact met ons op; we sturen u een link voor een kleine bestelling.
