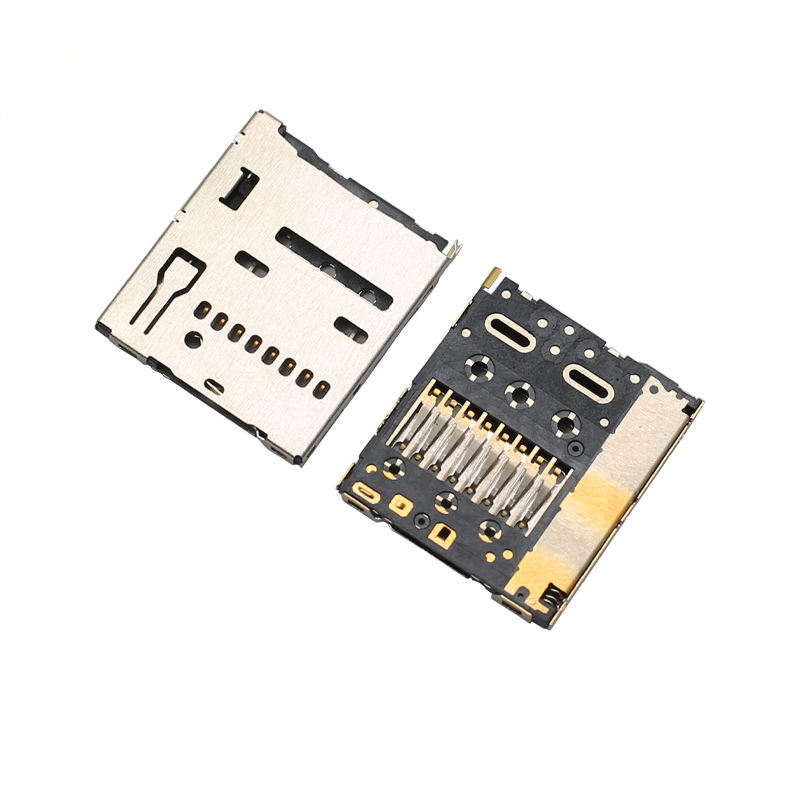

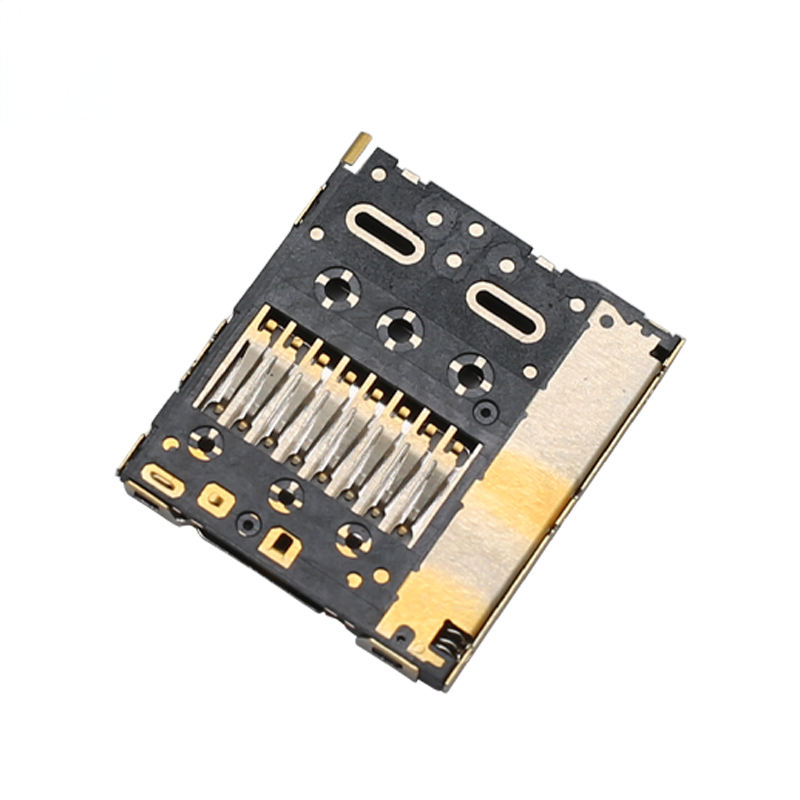

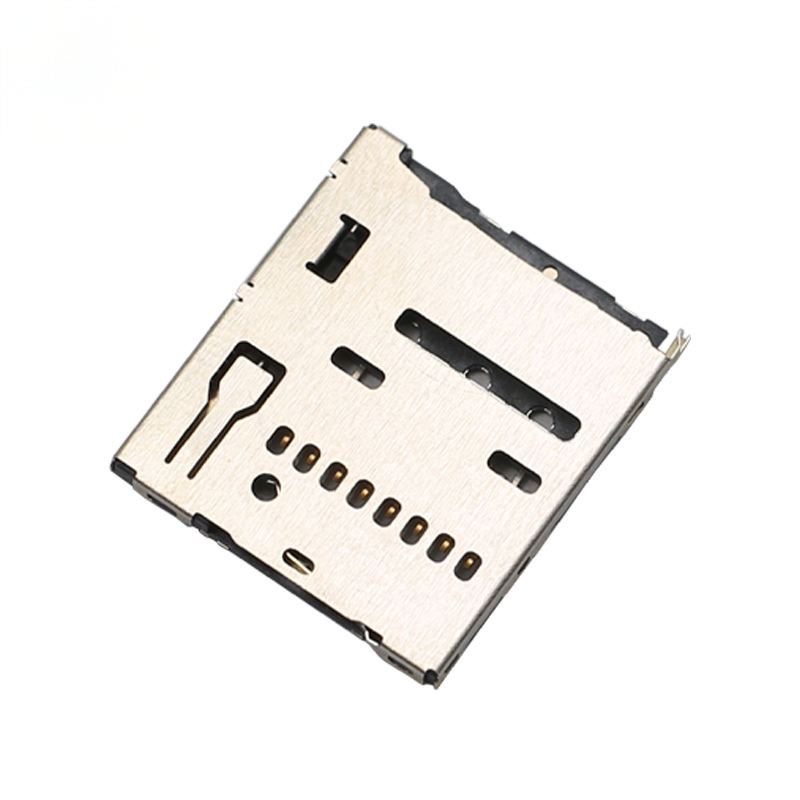

Vervanging van JAE ST11S008V4HR2000 Push Push Type Micro SD Card Connector TF Card Slot voor telefoon Camera-voor PCB

Hoogtepunt

✅ Direct pin-to-pin drop-in vervanging voor JAE ST11S008V4HR2000 ST11-H serie
✅ 1,25 mm ultra-laagprofiel push-push zelf-uitwerpmechanisme, SMT-oppervlakbevestiging
✅ Ingebouwde NC- (Normaal gesloten) kaartdetectie-schakelaar voor het detecteren van het inbrengen van kaarten
✅ 1,10 mm contactpijl, 8 signaalpinnen + 2 schakelaarpinnen; ondersteunt UHS-I micro-SD hogesnelheidstransmissie
✅ Schild van roestvrij staal met meerdere onderhoudpunten voor EMI-onderdrukking en anti-lossen tijdens de terugstroom
✅ LCP UL94V-0 hoge temperatuur behuizing, goud-nikkel contactplaat, 5000 paringscycli levensduur
✅ RoHS, Low-Halogen, REACH SVHC-compliant; standaard 2000pcs geïmprimeerde tape-on-reel verpakking

Technische specificaties

Algemene mechanische parameters

Materiaal en elektrische kenmerken

Richtlijnen inzake het milieu en solderen

Productkenmerken

• Push-push zelf-uitstoten werking: push-in om te vergrendelen, kort drukken opnieuw om de TF-kaart uit te stoten; 3,4 mm uitstoten slag voor handig verwijderen van de kaart
• Geïntegreerde NC-kaartdetectie-schakelaar, hardware-signaal voor kaartbevinding
• 1.10mm pitch, 8 signaalcontacten plus 2 detectie-switch-contacten
• SMT-oppervlakte-montage-afsluiting; meerdere metalen vasthoudingstabs voorkomen dat onderdelen in de reflowoven drijven
• 1.25 mm lage totale hoogte, compacte voetafdruk voor dunne behuizing
• Beschermingskooi van roestvrij staal, effectief EMI-bescherming voor draagbare elektronica
• Hoogtemperatuur LCP UL94V-0 behuizing, stabiel onder standaard SMT-reflowprofiel
• Fosfor-bronscontacten met goud-over-nikkel-matingplating, tinflash op PCB-terminals voor een goede soldeerbaarheid
• Verpakkingen met geïmpregneerd band- en rollenmateriaal voor automatische SMT-assemblagelijnen met hoge snelheid
•

Voordelen van het product

1. Echte drop-in substitutie: Precieze voetafdruk en pintoewijzing die overeenkomt met JAE ST11S008V4HR2000, hergebruik bestaande PCB-layout, elimineren van kosten voor het herontwerpen van boards en projectvertragingen.
2. Mechanische betrouwbaarheid van de druk-push-installatie: Ingebouwde anti-pop-out structuur, stabiele prestaties onder trillingen voor draagbare apparaten.
3. Hardwarekaartdetectie-schakelaar: NC-detectiesignaal stelt host MCU in staat om kaartinvoeging/verwijdering te herkennen, ondersteunt hot-plug-logica.
4. Massaproductievriendelijk: Multi-punten-houd-down klauwen verhinderen verschuiving/drijving tijdens SMT-reflow; spoelverpakking past bij hogesnelheids pick-and-place machines.
5. EMI-beschermende roestvrij omhulsel: Onderdrukt elektromagnetische interferentie voor camera's, draagbare IoT en handheld apparatuur.
6. Kosteneffectief alternatief: Vermindering van de kosten van de BOM ten opzichte van het oorspronkelijke JAE-component, met behoud van volledige elektromechanische gelijkwaardigheid.

Onze dienst

2. Voldoende productiecapaciteit---Los de problemen van grote bestellingen voor u op.
3Professionele aanpassing...- een one-stop-service bieden voor connectoren
4Problemen oplossen...alle productieproblemen zullen we voor u oplossen voor verzending
5Snel bezorgd.-het leveren van meerdere leveringsoplossingen om logistieke kosten te besparen

Toepassingssectoren

• actiekamera's, dashcamera's, opnamesystemen voor het dragen van het lichaam
• Handheld draagbare instrumenten & industriële handheld terminals
• Drones, compacte IoT-sensorknopen, slimme draagbare hardware
• Beveiligingscamera's, draagbare videorecorders
• Draagbare elektronica voor consumenten, compacte ingebedde bedieningsplaten
