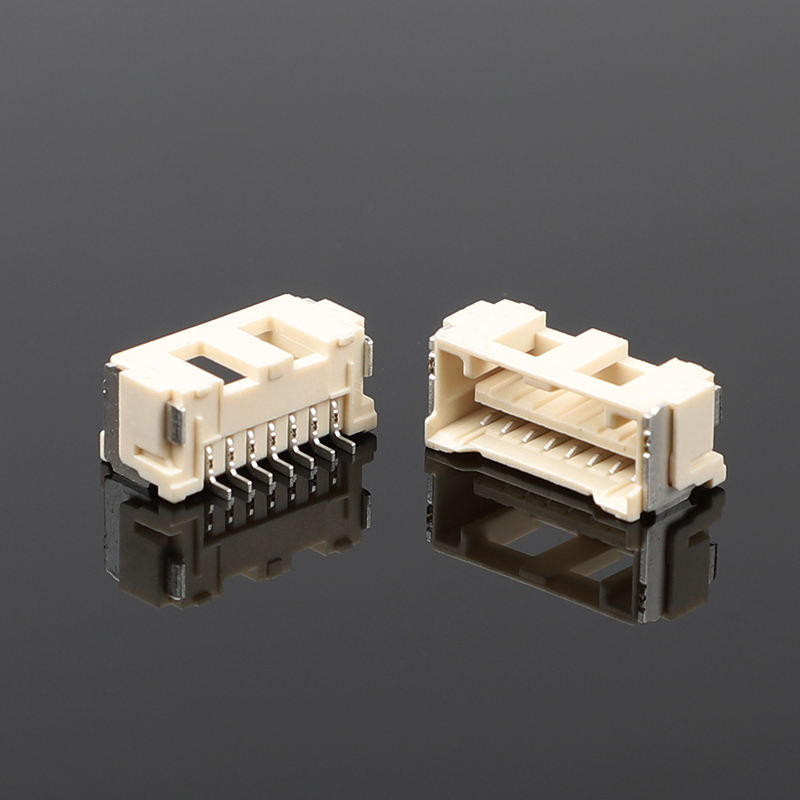

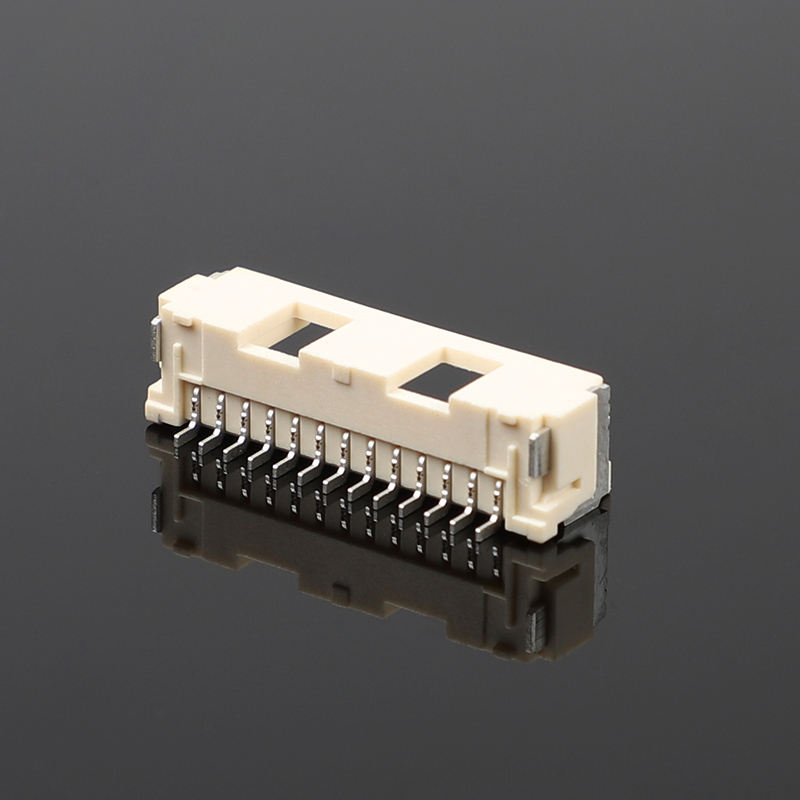

MX1.5mm Pitch B Type Horizontale band Inner Buckle SMT Vochtbestendige lichtlamp WT150BW Automobil Adapter Connector 100V
Hoogtepunten
- 1een horizontale SMT-kop van type B met een lengte van 0,5 mm,ontwerpen voor het vergrendelen van de binnenste gesp tegen trillingenvoor automobielverlichting en signaalverbinding
- Tape-and-reel SMT-pakket, volledig compatibel met SMT-vervaardigingslijnen voor snelle installaties
- Vochtbestendig behuizingsmateriaal, stabiele prestaties in vochtige omgevingen in de cabine van het voertuig
- 100 V wisselstroom/stroomstroom, compacte voetafdruk, aanpasbaar aantal pinnen 2‐15P
- Materiaal voor de automobielindustrie, RoHS-conform, kosteneffectief alternatief voor de reguliere MX1.5-serie
Technische specificaties van het product
Algemene mechanische parameters
| Artikel 1 |
Specificatie |
| Pitch |
1.5 mm |
| Montage-type |
Horizontale/rechthoekige SMT |
| Vergrendelingsmethode |
Vergrendeling van de binnenste gesp |
| Beschikbaar aantal pinnen |
2‐15 P enkelvoudige rij |
| Paringscycli |
Min 30 cycli |
| Toepasselijke PCB-dikte |
1.6 mm-2.0 mm |
| Verpakking |
Tape & Reel SMT |
Materiaal en elektrische kenmerken
| Artikel 1 |
Specificatie |
| Huismateriaal |
Hoogtemperatuurbestendig PA9T, UL94V-0 |
| Eindmateriaal |
Fosforbronzen, Ni-onderlaag + Sn-plating |
| Nominale spanning |
100 V wisselstroom/stroom |
| Nominale stroom |
2 A per pin |
| Contactweerstand |
≤ 40 mΩ (maximaal) |
| Isolatieweerstand |
≥ 500 MΩ |
| Voltage weerstaan |
500 V wisselstroom, 1 minuut zonder storing |
Milieu- en soldeergids
| Artikel 1 |
Specificatie |
| Werktemperatuur |
-25 °C tot +85 °C (inclusief temperatuur bij stroomopwaartse stroom) |
| Vochtbestendigheid |
Tolereerbare luchtvochtigheid in de cabine, niet-waterdicht |
| Profiel van terugstroomsoldering |
Piektemperatuur maximaal 250 °C, volgens de SMT-standaard terugstroomcurve |
| Bewaaromstandigheden |
Verpakking in droge zakken, vermijd vochtopname voor SMT-terugstroom |
| Naleving |
RoHS |
Productkenmerken
- Ingebouwde sluitstructuur van de binnenste gesp, hoorbare klik-in-paring, voorkomt effectief ontkoppeling onder trillingen en schokken van het voertuig
- Horizontale rechthoekige SMT-montage, bespaart verticale PCB-ruimte, ideaal voor zijdelingse bedrading
- Vochtbestendige, hoogtemperatuurbestendige behuizing, geschikt voor vochtige binnen- en lampenbehuizing
- Tape-and-reel verpakking, ondersteunt automatische SMT plaatsing zonder handmatige bediening
- Multi-pin-dekking: 2P-15P enkelvoudige rij, flexibele selectie van het aantal pins voor verschillende signaalkanaalvereisten
- Versterkte SMT-houd-down-tabs verbeteren de mechanische retentie van solderen op PCB
- Polarisatieknoppen om mismatching tijdens de montage te voorkomen
- RoHS-conform, geschikt voor elektronische assemblages voor indirecte veiligheid in de automobielindustrie
Voordelen van het product
- Vergrendeling van de binnenste gesp tegen trilling: In vergelijking met gewone SMT-wafers zonder vergrendeling voorkomt het intermitterende signaaluitval als gevolg van trillingen van het voertuig, waardoor het risico na verkoop voor lampproducten wordt verminderd.
- Vochtbestendige behuizing: Betere aanpassingsvermogen tegen vochtigheid dan algemeen PA66-materiaal, geschikt voor een halfverzegelde lampenholte.
- Volledige SMT-fabricage: Tape-reel toevoer, geen handmatige invoeging nodig, vermindert de montage arbeidskosten voor de massaproductie.
- Compacte horizontale indeling: Horizontale uitgaande draadontwerp bespaart PCB-hoogte, past in de smal-ruimte lamp-bord lay-out.
- Kosteneffectieve kruisverwijzingen: Drop-in-alternatief voor de reguliere MX1.5 B-type-serie, ondersteunt aangepaste pin-count- en steekproeftests.
- Stabiele soldeerprestaties: Versterkte onderhoudsplaten verminderen het risico op scheuren van de soldeerslijm onder mechanische spanning.
Toepassing
- Automobiel: Automobiel LED-koplamp/achterlicht/omgevingslichtmodules, interne elektronische bedieningseenheden, verbinding van voertuigsensorsignalen
- Verlichting: commerciële LED-verlichtingsmodule, smart lamp driver board
- Industriële elektronica: kleine sensormodules, compacte bedieningsplaten
- Consumentenelektronica: slimme apparatuur voor huishoudens, kleine draad-to-board-signaalverbinding
Veelgestelde vragen
1K: Hebt u een catalogus? Kunt u mij de catalogus sturen om al uw producten te controleren?
A: Ja, u kunt ons online contacteren of een e-mail sturen om de catalogus te krijgen.
2Ik kan het product niet vinden in uw catalogus.Logue, kun je dit product voor me maken?
A: Onze catalogus toont de meeste producten, maar niet alle. Laat ons gewoon weten welk product u nodig heeft en hoeveel u wilt. Als we het niet hebben, kunnen we ook een nieuwe mal ontwerpen en maken om het te produceren.Voor uw referentieHet maken van een gewone mal duurt ongeveer 35-45 dagen.
3K: Kun je een monster leveren? Zijn deze monsters gratis?
A: Ja, we leveren 5-10 stuks connector gratis monsters voor het testen.
4V: Hoe zit het met uw levertijd?
A: Voorraadgoederen worden binnen 1 dag geleverd; aangepaste goederen worden binnen 5-7 dagen geleverd
5V: Hoe stuur ik mijn bestelling?
A: Voor kleine pakketten, stuur ze per express, zoals DHL, FedEx, UPS, TNT, EMS. Dat is Door-to-Door service. Voor grote pakketten, kunnen we ze verzenden per lucht of zee. We gebruiken standaard export kartonnen.Wij zijn verantwoordelijk voor eventuele schade aan het product tijdens de levering..
6. V: Welke vorm van betaling accepteren jullie? Kan ik in RMB betalen?
A: We accepteren T/T ((Wire transfer), Western Union en PayPal. Zorg ervoor dat we hetzelfde bedrag als de factuur kunnen ontvangen. En je kunt betalen in RMB. Geen probleem.
7. V: Hoe zit het met de kwaliteitscontrole van uw bedrijf
A: Strikt te gehoorzamen ISO9001, IQC, OQC, IPQC, QA bezetten 10% van onze kwaliteitsafdeling.
8V: Ik heb uw prijslijst van al uw producten nodig.
A: We hebben geen prijslijst van al onze producten. Omdat we zoveel items hebben, is het onmogelijk om alle prijzen op een lijst te zetten.en de prijzen veranderen altijd vanwege de materiële kosten en de hoeveelheidEn u kunt ons een lijst geven van alle items die u nodig heeft; we zullen zorgvuldig één voor één bevestigen en u een specificatie en prijslijst geven
9. V: Kun je op maat gemaakte producten en op maat gemaakte verpakkingen maken?
A: Ja. We hebben veel op maat gemaakte
Voor de gepersonaliseerde verpakking is er geen probleem, want wij zetten uw logo of andere informatie op het pakket.Ik moet u erop wijzen dat het extra kosten met zich meebrengt..
10V: Welke certificaten heeft u?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 enz.
