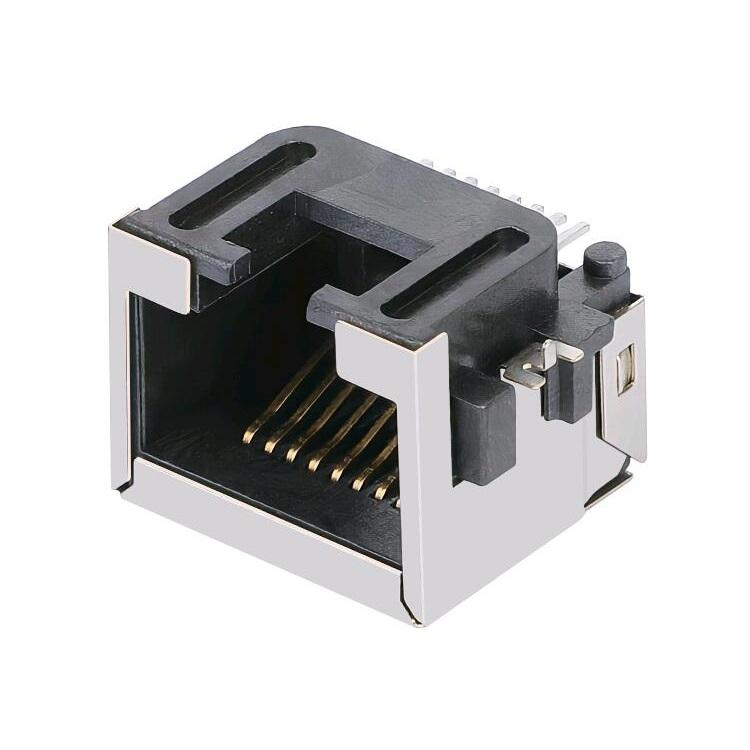

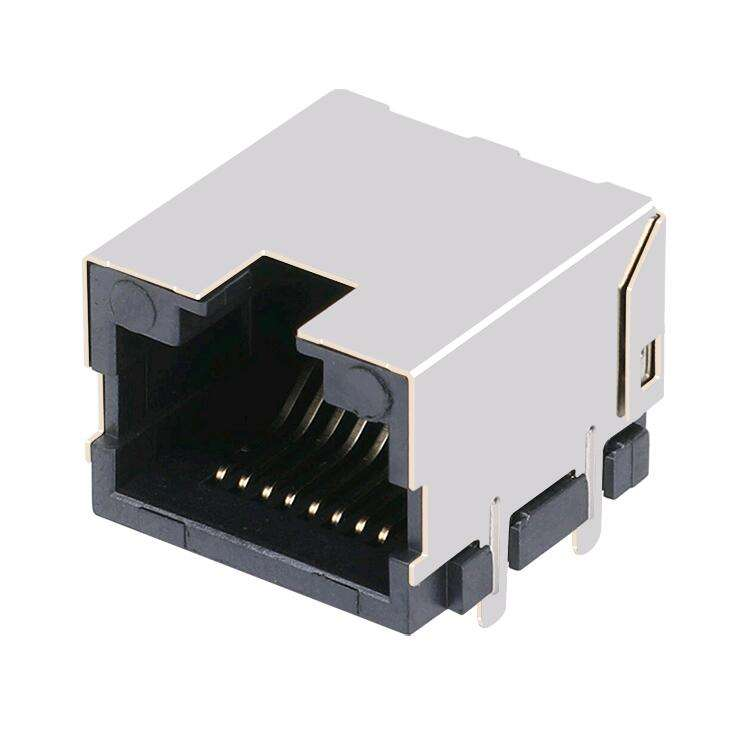

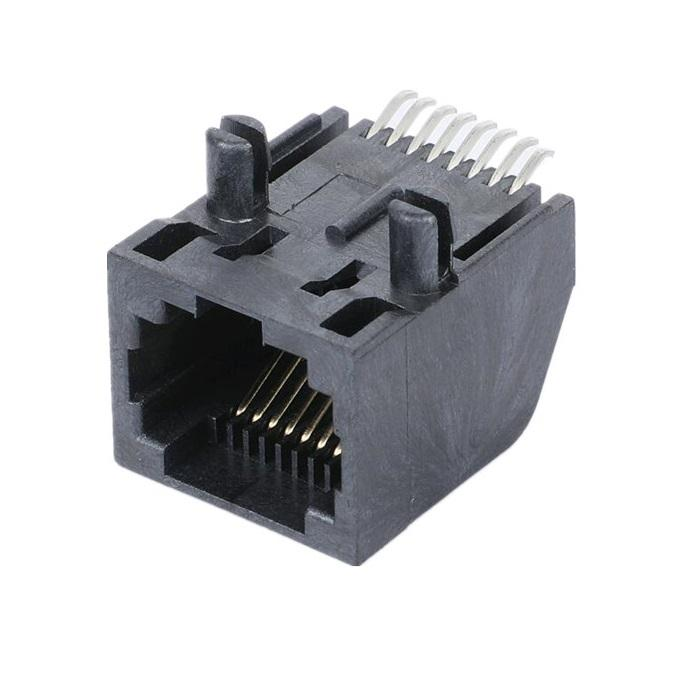

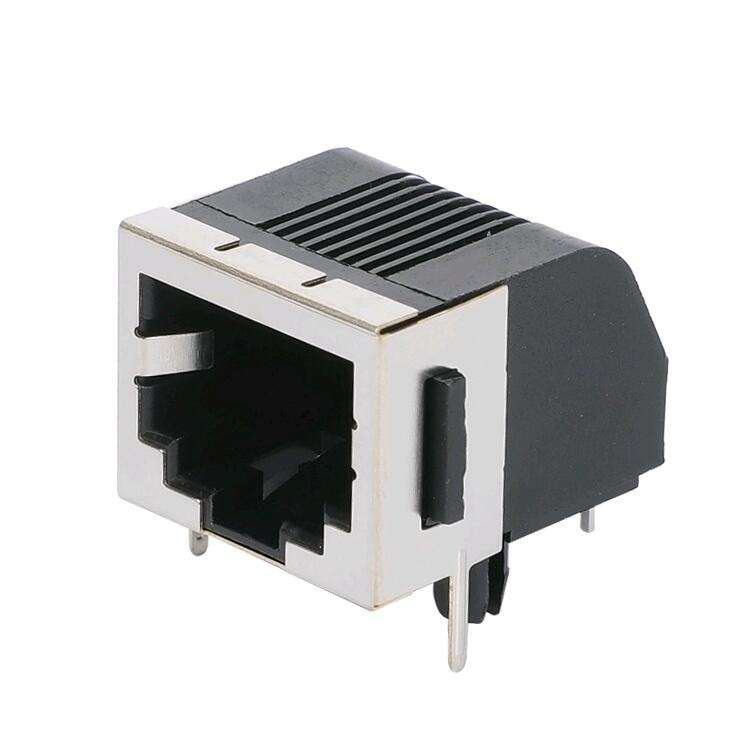

Rechthoekige Telefoonconnector Ongeschermd 8P8C SMD RJ45 Modulaire Jack
Beschrijving
| Artikel |
Parameter |
| Connectortype |
RJ45 Modulaire Jack (Vrouwelijk) |
| Poortconfiguratie |
1-Poort, 1x1 |
| Posities / Contacten |
8P8C, volledig geladen |
| Montagestijl |
SMD / Surface-Mount Technology |
| PCB-oriëntatie |
Rechthoekig (90°, zij-ingang) |
| Afscherming |
Ongeschermd (Geen metalen behuizing) |
| Prestatiecategorie |
Cat-3 (Spraak & langzame signalen) |
| Sluitrichting |
Standaard-Latch-Down |
| Status-LED |
Geen |
| Contactmateriaal |
Fosforbrons |
| Contactbeplating |
Koppelgebied: Goud over Nikkel; Soldeertail: Tin |
| Positioneringspennen |
Ja (voor SMT-uitlijning) |
| Behuizingsmateriaal |
Hittebestendig Thermoplast, UL94V-0 |
| Maximale stroomsterkte |
1,5 A |
| Maximale spanningswaarde |
150 V AC |
| Contactweerstand |
≤ 20 mΩ |
| Isolatieweerstand |
≥ 500 MΩ |
| Duurzaamheid (Koppelcycli) |
Minimaal 750 cycli |
| Bedrijfstemperatuur |
−40 °C tot +85 °C |
| Conformiteit |
RoHS, REACH |
| Verpakking |
Tray bulkverpakking |
Zonder metalen afgeschermde behuizing, snijdt deze connector de totale BOM-kosten terwijl de standaard RJ45-interoperabiliteit behouden blijft. Ingebouwde positioneringspennen voorkomen offset tijdens SMT-reflow-soldeerprocessen, waardoor veelvoorkomende plaatsingsafwijkingen van SMD-jacks op massaproductielijnen worden opgelost. Geen LED-indicator; de compacte, laag-profiel voetafdruk maximaliseert waardevolle PCB-ruimte voor dicht opeengepakte printplaatlay-outs.
Belangrijkste Kenmerken & Onderscheidende Factoren
- Rechthoekige Zij-ingang SMD-lay-out.
- Ongeschermde Constructie.
- 8P8C volledig geladen contacten.
- SMT positioneringspennen.
- Hittebestendige UL94V-0 thermoplastische behuizing.
- Fosforbrons contacten met selectieve goud-nikkel beplating.
- Geen LED / Geen metalen behuizing: Vereenvoudigt PCB-routering, bespaart printplaatruimte, vermindert het aantal onderdelen
- RoHS & REACH-conform: Voldoet aan wereldwijde milieuvereisten voor elektronica voor exportgerichte producten
Typische Toepassingsscenario's
Ontworpen voor projecten waar Cat-3 spraak- of langzame signaalverbinding vereist is, de EMI-omgeving mild is, en kostenefficiëntie plus SMT massaproductie prioriteiten zijn:
- Spraakcommunicatieapparatuur, telefoonterminalborden
- Industriële besturingsmodules, seriële signaalinterfaceborden
- Slimme apparaten voor thuis en commercieel gebruik, toegangscontrole-eenheden
- POS-terminals, kantoorrandapparatuur
- Hulpinterfaces voor testen en meten
- Kost-geoptimaliseerde IoT-apparaten met RJ45 fysieke poortvereiste
Veelgestelde Vragen
V: Hoe snel kunnen we de offerte ontvangen?
A: Als de specificatie is bevestigd, kan onze offerte binnen 24 uur worden verstrekt.
V: Kunt u monsters leveren voor evaluatie?
A: Ja, monsters kunnen u ter evaluatie worden toegestuurd.
V: Hoe lang duurt het voordat een bestelling is verwerkt en verzonden?
A: Wanneer artikelen op voorraad zijn, verzenden we ze meestal binnen de volgende 3 tot 7 werkdagen na ontvangst van een bestelling.
V: Wat is uw handelstermijn?
A: FOB, FCA, CFR, CIF, EXW, DDU zijn beschikbaar. We kunnen u ook helpen de meest gunstige en efficiënte verzendmethode te kiezen.
V: Wat is de betalingstermijn?
A: ONLINE (HANDELSVERZEKERING), VISA, T/T, Western Union, , etc.
V: Hoe lang is de garantieperiode?
A: Het product wordt geleverd met een garantie van 1 jaar.
V: Kunt u OEM & ODM-service bieden?
A: Ja, ons professionele R&D-team zal helpen om uw ideeën te realiseren.
