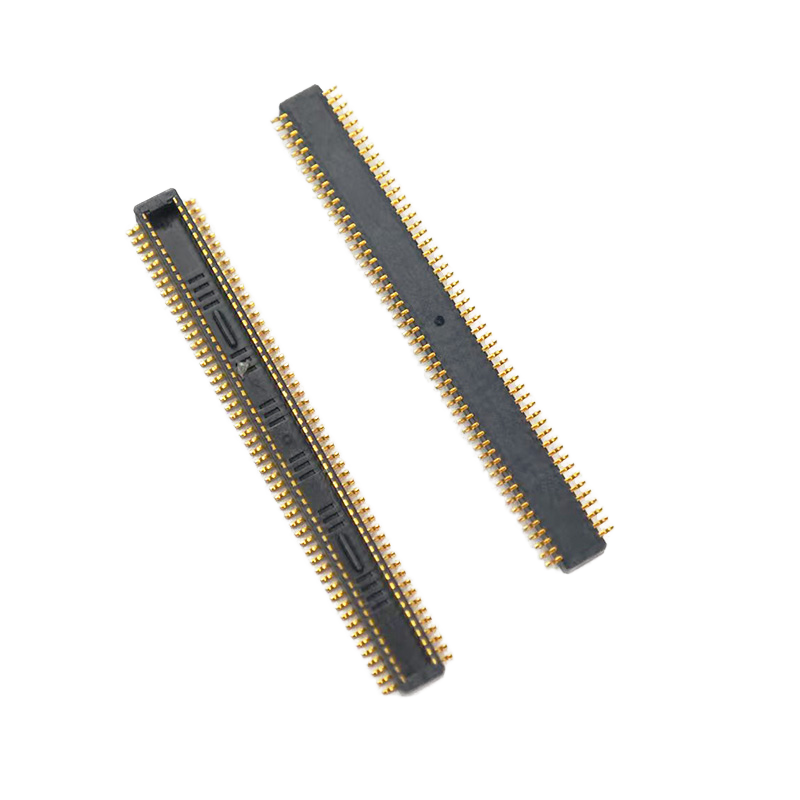

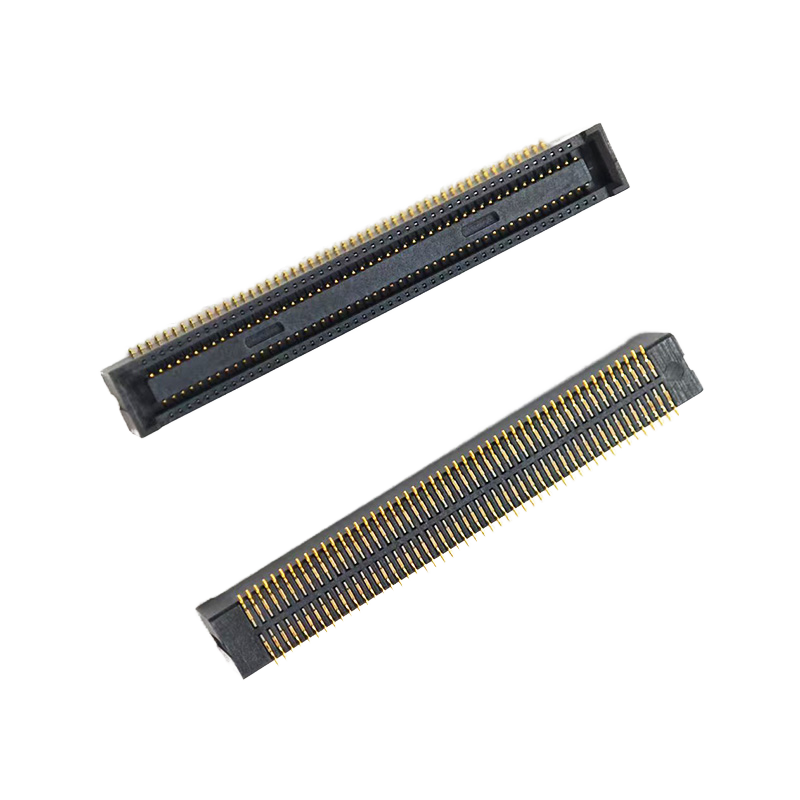

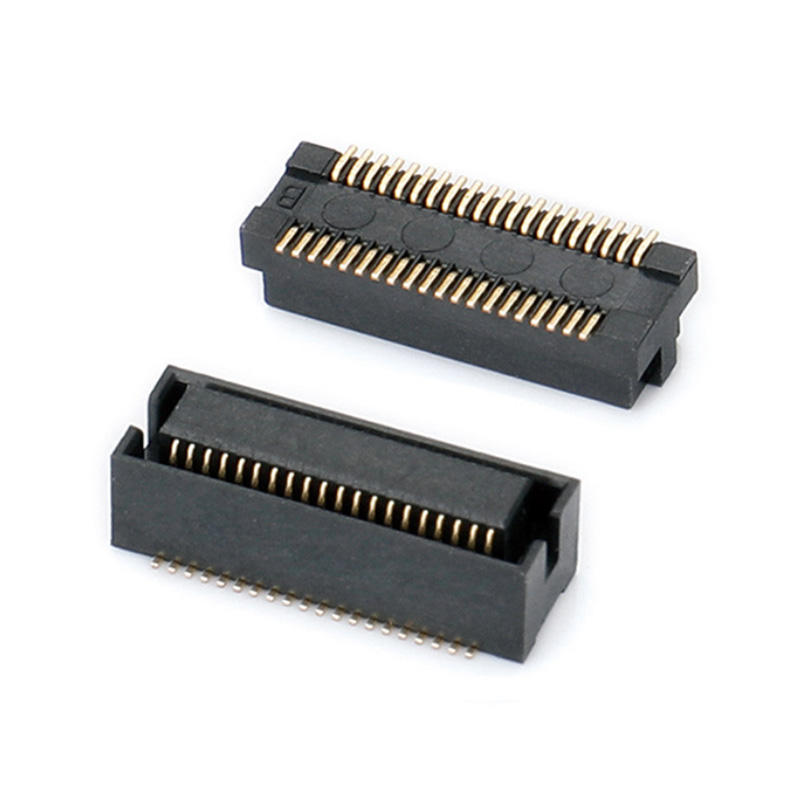

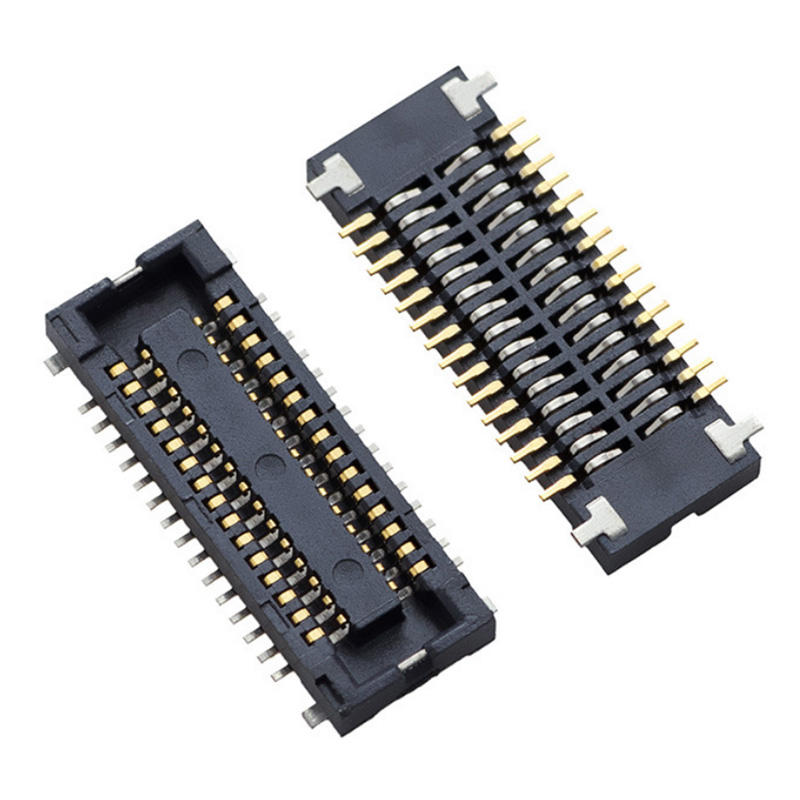

0,4 mm 0,5 mm 0,8 mm Board-to-Board Connector 20 30 40 80 100 Pin BTB PCB Connectoren

Productomschrijving

De board-to-board connector is het krachtigste connectorproduct van alle connectorproducten. Het wordt voornamelijk gebruikt in energiesystemen, communicatienetwerken, financiële productie, liften, industriële automatisering, medische apparatuur, kantoorapparatuur, huishoudelijke apparaten, etc. Militaire productie en andere industrieën. Momenteel zijn de belangrijkste afstanden van board-to-board connectoren 0,4 mm 0,5 mm, 0,8 mm, 1,00 m, 1,27 mm en zo verder.

Kenmerken

• 0,5 mm fijnmazig ontwerp voor PCB-lay-outs met hoge dichtheid
• 50 posities (50P) ter ondersteuning van multi-signaal interconnectie
• Mannelijke en vrouwelijke koppelingsstructuur voor flexibele PCB-stapelontwerpen
• SMT montagetype compatibel met geautomatiseerde assemblageprocessen
• Compact ontwerp voor ruimtebeperkte elektronische toepassingen
• Geschikt voor modulaire PCB-architecturen
• Verkrijgbaar met verschillende koppelingshoogtes volgens toepassingsvereisten

Technische Selectiegids

0,4 mm Pitch Board-naar-Board Connector

Aanbevolen voor:

• Ultradunne consumentenelektronica
• Draagbare apparaten
• Compacte displaymodules
• Draagbare elektronica

Voordelen:

• Hogere contactdichtheid
• Gereduceerd PCB-oppervlak
• Geschikt voor geminiaturiseerde ontwerpen

0,5 mm Pitch BTB Connector

Aanbevolen voor:

• Industriële besturingsmodules
• Communicatieapparatuur
• Ingebouwde computerapparaten
• Slimme elektronische producten

Voordelen:

• Balans tussen grootte en mechanische sterkte
• Flexibele pin-aantal opties
• Geschikt voor algemene PCB-verbindingen met hoge dichtheid

0,8 mm Pitch Board Connector

Aanbevolen voor:

• Industriële elektronica
• Automotive modules
• Server- en computerapparatuur
• Toepassingen met hogere mechanische eisen

Voordelen:

• Robuustere koppelingsstructuur
• Geschikt voor ontwerpen met een hoger pin-aantal
• Eenvoudigere assemblage vergeleken met ultradunne pitch connectoren

Toepassingen

Industriële Elektronica

• Industriële besturingskaarten
• Automatisering apparatuur
• Ingebouwde controllers
• Meetinstrumenten

Communicatieapparatuur

• Netwerkapparaten
• Communicatiemodules
• Signaalverwerkingseenheden

Consumentenelektronica

• Slimme terminals
• Draagbare elektronische apparaten
• Display modules
• Ingebouwde systemen

AI & Computer Gerelateerde Hardware

Potentiële toepassingen omvatten:

• AI edge computing apparaten
• Ingebouwde AI controllers
• Intelligente terminal hardware
• Compacte computer modules

Voordeel

Compact 0,5 mm Pitch Ontwerp voor Ruimtebesparende PCB Lay-out

De 0,5 mm pitch structuur maakt het mogelijk om meer signaalcontacten te integreren in een beperkt PCB-gebied in vergelijking met conventionele grotere pitch connectoren.

Dit maakt het geschikt voor:

• Compacte industriële controllers
• Ingebouwde computersystemen
• Communicatiemodules
• Slimme elektronische apparaten

Fijnmazige BTB connectoren worden vaak gekozen voor toepassingen die een gereduceerde PCB-grootte en een hogere componentdichtheid vereisen.

Betrouwbare PCB-naar-PCB Modulaire Verbinding

Het mannelijke/vrouwelijke koppelingsontwerp maakt directe verbinding tussen twee PCB's mogelijk, ter ondersteuning van modulaire elektronische architecturen.

Typische ontwerpbegunstigingen omvatten:

• Gereduceerde bedradingsvereisten
• Vereenvoudigde interne assemblage
• Verbeterd ruimtegebruik
• Eenvoudigere module-integratie

SMT Compatibel voor Geautomatiseerde Productie

De SMT-afsluitstructuur maakt compatibiliteit mogelijk met moderne PCB-assemblagelijnen, inclusief geautomatiseerde plaatsing en reflow soldeerprocessen.

Dit helpt fabrikanten te optimaliseren:

• Productie-efficiëntie
• Assemblageconsistentie
• PCB-productie workflow
