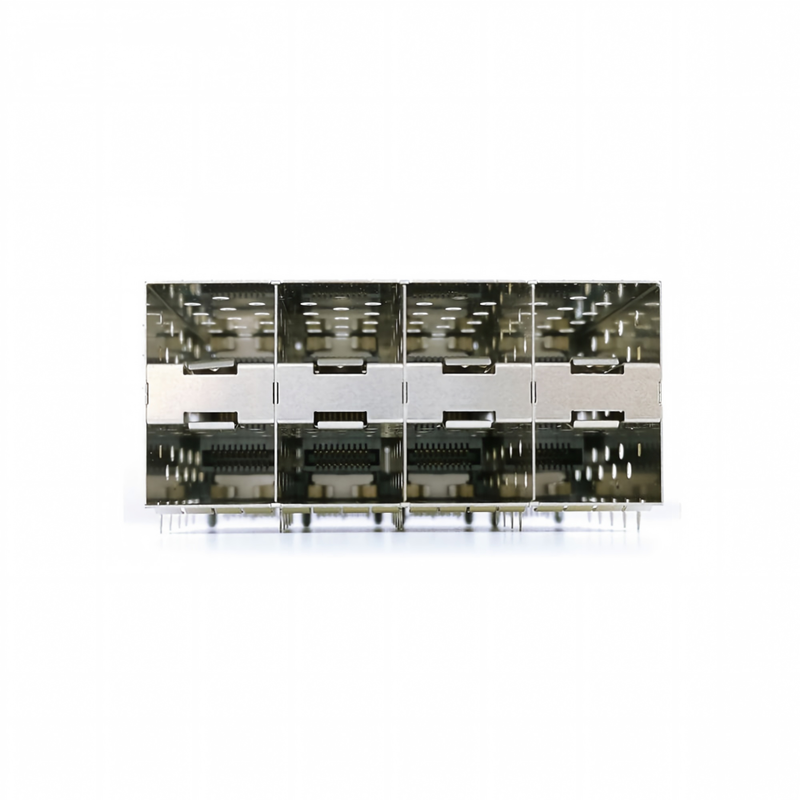

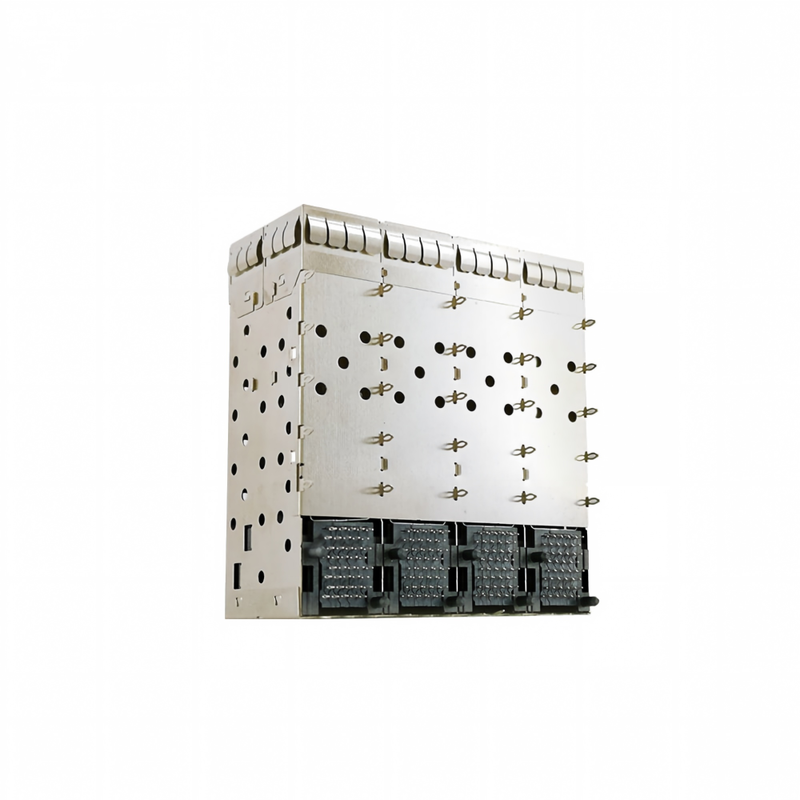

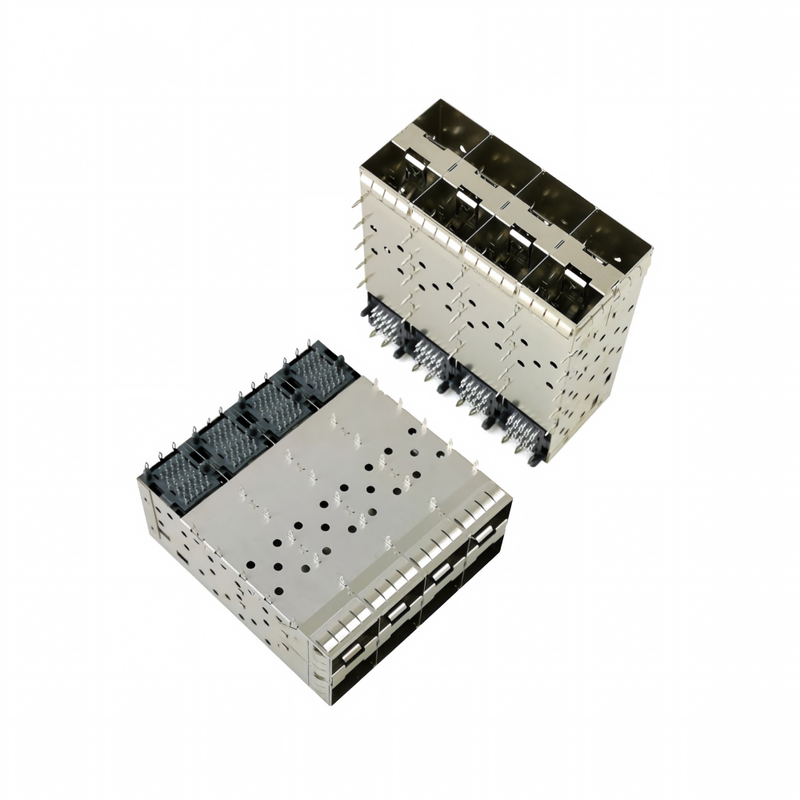

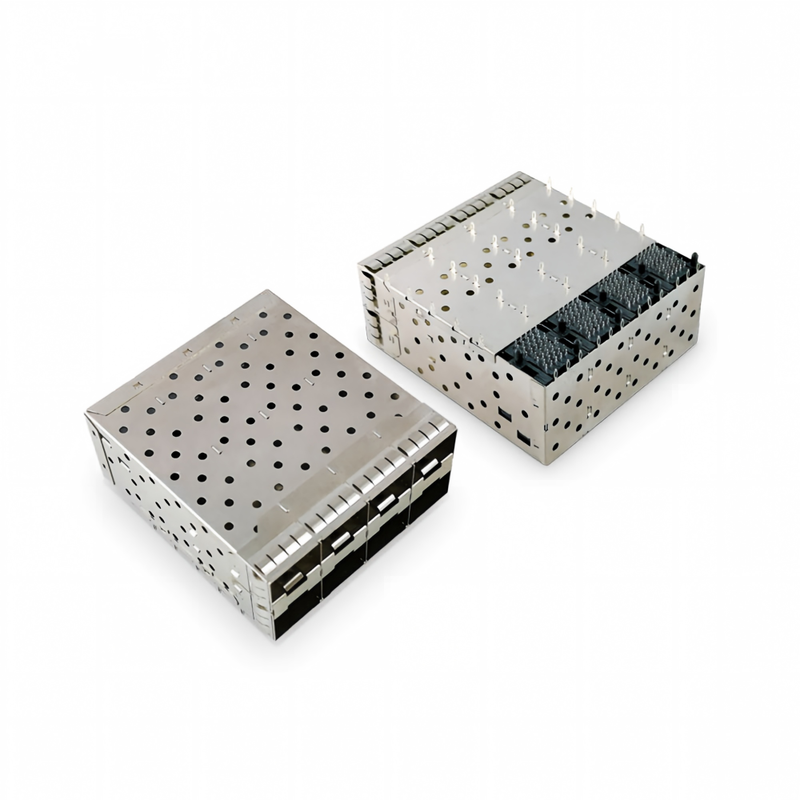

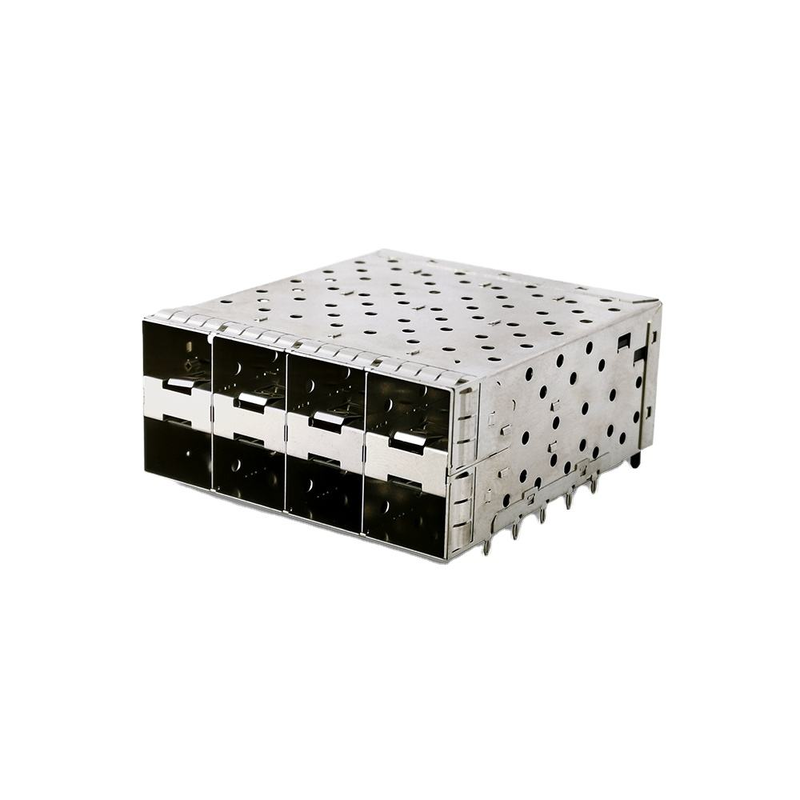

8-poorts SFP+ 2x4 Cage Assembly, 160-positie Press-Fit, Zonder Light Pipe – Gestapelde Metalen EMI Afgeschermde Ganged Connector voor 10G/25G Switch Line Card & NIC PCB
Productomschrijving
|
Parameter
|
Specificatie
|
|
Producttype
|
SFP+ 2x4 Gestapelde Cage Assembly met Geïntegreerde Receptacle
|
|
Vormfactor
|
SFP (1.25G) / SFP+ (10.3125G) / SFP28 (25.78G) achterwaarts compatibel
|
|
Poortmatrix
|
2 x 4 (gestapeld, 8 poorten totaal)
|
|
Posities
|
160 (20 x 8)
|
|
Pitch
|
0,8 mm (0,032 inch)
|
|
Montage
|
Through-Hole, Haakse Hoek
|
|
Terminatie
|
Press-Fit Compliant Pin (Ø0,64 mm; staart 3,0 mm / 2,07 mm optioneel)
|
|
Contactmateriaal
|
Fosforbrons/koperlegering
|
|
Contactbeplating
|
Gouden flash op verbindingsgebied (0,76 µm / 30 µ" optioneel), tin staart
|
|
Cage Materiaal
|
Nikkelzilver (koperlegering), vernikkeld
|
|
Light Pipe
|
Geen (massieve cage wand)
|
|
Koellichaam
|
Niet inbegrepen (bovenste warmtevensters; koellichaam-compatibele variant optioneel)
|
|
EMI Kenmerk
|
Interne + externe beryllium-koperen veerveren; elastomeer pakking optioneel
|
|
Data Snelheid
|
16 Gb/s (SFP+ Enhanced); 25G SFP28 ondersteund door host lay-out
|
|
Differentiële Impedantie
|
100 Ω ±10%
|
|
Stroombeoordeling
|
0,5 A/contact @ 3,3 V
|
|
Contactweerstand
|
≤ 80 mΩ
|
|
Isolatieweerstand
|
≥ 1000 MΩ @ 500 V DC
|
|
Weerstaanspanning
|
300 V AC
|
|
Verbindingscycli
|
≥ 100 (hot-swap module)
|
|
Bedrijfstemperatuur.
|
-55 °C tot +105 °C (industriële uitvoering -40~+85 °C)
|
|
Behuizing Vlamvertragendheid
|
UL 94 V-0 (LCP)
|
|
Conform
|
INF-8074i, SFF-8431, SFF-8432, SFF-8402, RoHS 2.0, REACH
|
|
Kruisverwijzing
|
TE 1-2007394-8 / 2007394-5 / 2170286-1; Amphenol UE863G442000361; Molex 0761020001 / 1700714001; Vitalconn S2N3D23000BA4
|
|
Typische Afmetingen
|
L ≈ 57,4 × B ≈ 64,3 × H ≈ 25,6 mm (ref. TE 2007394-5)
|
|
Poort Pitch (V/H)
|
14,25 mm horizontaal / 14,90 mm verticaal (typ.)
|
|
Aanbevolen PCB Dikte
|
1,5 mm (0,059 inch) standaard / 2,36 mm optioneel (Molex-stijl)
|
|
MOQ
|
500 stuks
|
|
Sample Levertijd
|
5–7 werkdagen
|
|
Massale Levertijd
|
3–4 weken
|
|
Verpakking
|
Antistatische tray (84 stuks/doos per TE equivalent)
|
SFP+ 2x4 8-poorts cage, 160-pins press-fit receptacle, 0,8 mm pitch, geen light pipe, volledige metalen EMI-afscherming. Directe vervanging voor TE 1-2007394-8, Amphenol UE863G442000361, Molex 0761020001. Ondersteunt SFP/SFP+/SFP28. Direct van de fabriek, MOQ 500 stuks, samples in 5 dagen.
|
Attribuut
|
1x6 Lineaire Cage
|
2x2 Gestapelde Cage
|
Deze: 2x4 Gestapelde Geen-LP Press-Fit
|
|
Poorttelling
|
6
|
4
|
8
|
|
Breedte voorpaneel
|
~86 mm
|
~57 mm
|
~57 mm
|
|
Verticale Z-hoogte
|
Laag
|
Midden (~12 mm)
|
Hoger (~25,6 mm) – 8 lanes gestapeld
|
|
Light pipe
|
Alleen buitenste
|
Vaak binnenste uitgesneden
|
Geen → massieve EMI-wand
|
|
Solderen
|
Press-fit
|
Press-fit
|
Press-fit, 0 solderen
|
|
Sweet spot
|
6-uplink rij
|
4-poorts niche
|
8-uplink rij / 32-poorts line card (4x2x4)
|
Toepassing
1, Netwerkapparatuur
2, Router/Switch
3, Data/Communicatie
4, High-end servers
5, Netwerken
6, Telecommunicatie
7, Switches
8, Telecommunicatie hardware
9, Fibre Channel en Gigabit Ethernet
10, Servers
Kruisverwijzing
|
Merk
|
Equivalent P/N
|
Opmerking
|
|
TE Connectivity
|
1-2007394-8 / 2007394-5 / 2170286-1
|
2x4, 160pos, press-fit, geen LP, EMI veer
|
|
Amphenol ICC
|
UE863G442000361
|
UltraPort SFP+ 2x4 160pos press-fit
|
|
Molex
|
0761020001 (obs) / 1700714001
|
zSFP+ 2x4 160pos, elastomeer pakking opt
|
|
Vitalconn
|
S2N3D23000BA4
|
2x4 press-fit, Ni-Ag cage, geen LP
|
Stuur ons uw legacy P/N of Gerber/STEP → wij retourneren een bevestigde kruis-tekening binnen 24 uur.
Maatwerk Opties
|
Optie
|
Keuzes
|
|
Light pipe
|
Geen (standaard) / Buitenste alleen / Binnenste+Buitenste
|
|
Gouden dikte
|
Flash 15µ" / 0,76 µm (30µ") standaard-equivalent / 50µ"
|
|
Press-fit staartlengte
|
3,0 mm (TE-stijl) / 2,07 mm (Molex-stijl) / custom
|
|
Terminatie
|
Press-fit (standaard) / SMT soldeertaart/hybride
|
|
Cage afwerking
|
Ni-geplateerd (standaard) / Sn-geplateerd / zwart oxide
|
|
EMI
|
Alleen veerveer / + elastomeer pakking / + geleidend schuim
|
|
Warmtebeheer
|
Bovenste warmtevensters (standaard) / + bovenste koellichaamclip (verandert hoogte)
|
|
Montage
|
Enkelzijdig (standaard) / Buik-tegen-buik dubbelzijdig
|
|
Poortmatrix
|
1x1 / 1x4 / 2x2 / 2x4 / 2x6
|
|
Logo
|
Laser markering op cage bovenkant (MOQ van toepassing)
|
Waarom Kiezen Voor Ons
1, 16 jaar ervaring met Centronic Connector productie
2, R&D ingenieurs met meer dan twintig jaar werkervaring
3, Duizenden mallen naar keuze
4, UL Gecertificeerd, ROHS conform
5, Fabrieks directe prijs
6, Gratis sample binnen 2 dagen
7, Met korte levertijd, binnen een week voor normale producten.
8, Geen MOQ, u kunt onze producten en diensten gemakkelijk proberen
9, Klantenlogo kan worden toegevoegd aan het product en pakket
10, Plastic spuitgietwerkplaats, Stempelwerkplaats, Assemblage productielijnen. we kunnen kwaliteit, kosten en levertijd beter beheersen dan onze concurrenten.
11, Diverse betaalmethoden
FAQ
V1: Kunt u een monster leveren voor testen?
A: Ja, we leveren graag monsters voor uw test en kwaliteitscontrole. Gratis monsters zijn ook acceptabel.
V2: Hoe zit het met de MOQ?
A: GEEN MOQ; 1 stuk is OK. Kleine bestellingen zijn welkom.
V3: Wat is de levertijd?
A: Samples: 1-3 dagen. Massale batch: 5-15 dagen. De specifieke levertijd is afhankelijk van de artikelen en de hoeveelheid van uw bestelling. Neem contact met ons op voor details.
V4: Kunt u aangepaste producten maken?
A: Ja, we kunnen een nieuwe mal ontwikkelen als u dat nodig heeft, mits u ons monsters of tekeningen en specificaties kunt verstrekken.
V5: Welk type betaling accepteert u?
A: VISA, T/T, Western Union, , etc.
