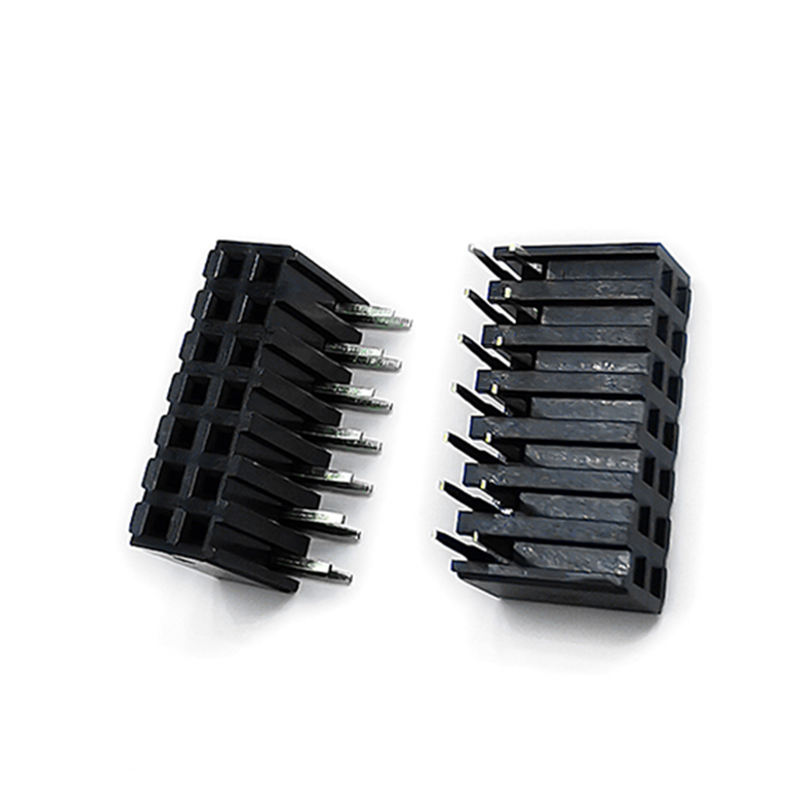

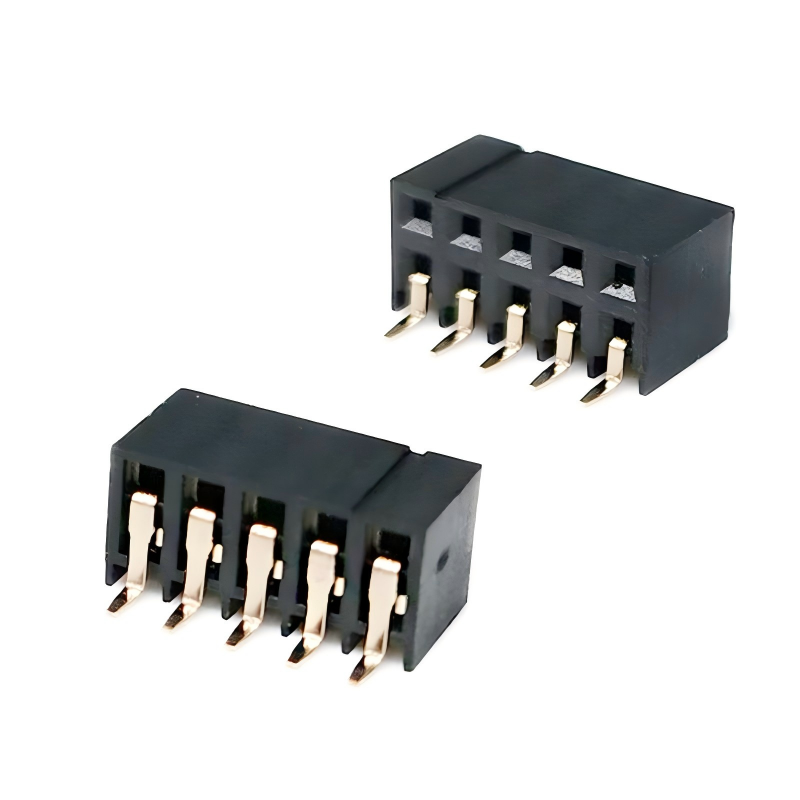

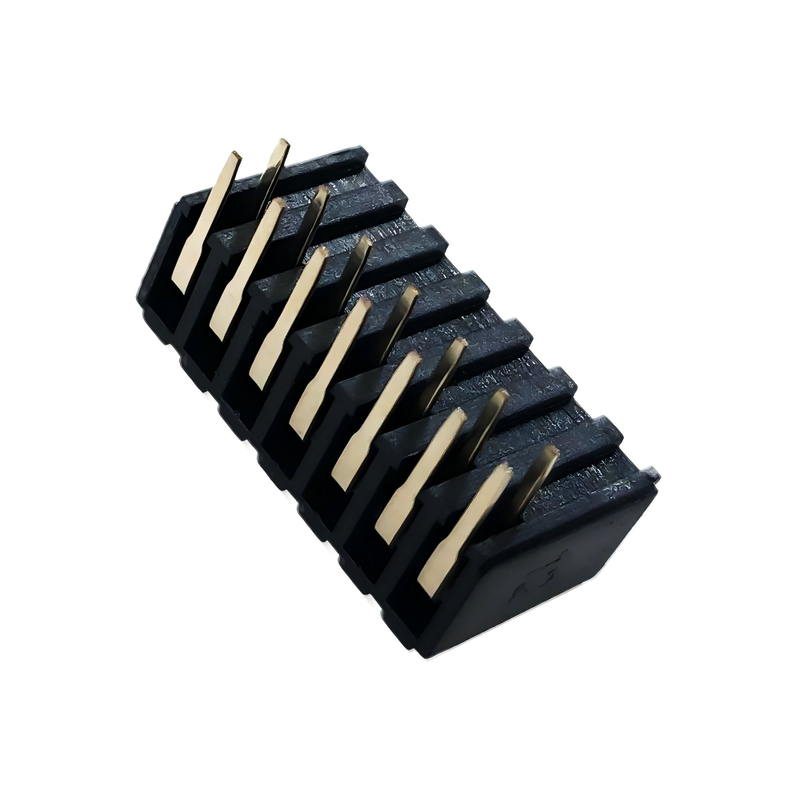

1,27 mm 2,0 mm 2,54 mm Steek Female Header Zij-invoer Type Maatwerk Beschikbaar

Productomschrijving

Aanpasbare PCB-connector voor Board-to-Board en Wire-to-Board Toepassingen

De 1,27 mm / 2,00 mm / 2,54 mm Steek Female Header, Zij-ingang Type is een configureerbare PCB-connector ontworpen voor toepassingen waarbij de koppelrichting horizontaal of parallel aan de PCB moet zijn.

Verkrijgbaar in drie gangbare steekopties—1,27 mm, 2,00 mm en 2,54 mm—de connector kan worden geconfigureerd met verschillende pin-aantallen, rijen, isolatiehoogtes, contactbeplating en terminatieafmetingen volgens de PCB-lay-out en koppelvereisten van de klant.

De zij-ingangsstructuur is bijzonder nuttig wanneer een conventionele verticale female header zou interfereren met de behuizingshoogte, PCB-stapeling, kabelgeleiding of aangrenzende componenten.

Het kan worden gebruikt als een koppelreceptacle voor mannelijke pin headers in board-to-board, wire-to-board en interne PCB-interconnectietoepassingen.

Waarom Kiezen Voor Deze Zij-ingang Female Header?

1. Drie Standaard Steekopties voor Verschillende PCB-lay-outs

Het grootste selectievoordeel is de beschikbaarheid van drie veelgebruikte steekconfiguraties:

• 1,27 mm (0,050") – voor compacte en relatief dichte PCB-lay-outs
• 2,00 mm (0,079") – een compromis tussen borddichtheid en mechanische afstand
• 2,54 mm (0,100") – veel gebruikt voor conventionele PCB-interconnectie en standaard pin-header ontwerpen

Dit stelt ingenieurs in staat om de steek te selecteren op basis van PCB-ruimte, koppelheader, signaaldichtheid en mechanische speling, in plaats van de connectorinterface opnieuw te ontwerpen rond een vaste steek.

Commerciële female-header productfamilies definiëren ook vaak 1,27 mm en 2,54 mm versies met verschillende pin-aantallen en rijconfiguraties.

2. Zij-ingangsstructuur voor Horizontale PCB-interconnectie

In tegenstelling tot een conventionele verticale female header, verandert de zij-ingang female header de koppelrichting naar de zijkant.

Dit kan nuttig zijn wanneer de apparatuurbehuizing beperkte verticale speling heeft.

Typische ontwerpoverwegingen zijn:

• PCB-stapeling;
• Horizontale module-invoer;
• Beperkte behuizingshoogte;
• Parallelle PCB-regeling;
• Kabel- of harnasgeleiding;
• Verbinding met een loodrechte PCB.

Voor apparatuurontwerpers betekent dit dat de connector kan worden geëvalueerd als onderdeel van de mechanische architectuur, in plaats van simpelweg als een elektrisch component.

3. Aangepaste Afmetingen voor Echte PCB-ontwerpen

Standaard connectorafmetingen komen niet altijd overeen met de PCB van een klant.

Voor OEM- en ODM-projecten kunnen we de connector configureren volgens de vereiste:

• Steek;
• Pin-aantal;
• Aantal rijen;
• Isolatiehoogte;
• Contactlengte;
• PCB-staartlengte;
• Koppelhoogte;
• Beplating;
• Montagemethode;
• Behuizingsafmetingen.

Dit is met name nuttig voor projecten waarbij de connector in een bestaande PCB-voetafdruk of mechanische behuizing moet passen.

Industriële leveranciers bieden ook vaak aangepaste pinlengte, PC-staartlengte en isolatiehoogte voor female-header producten.

THT of SMT Zij-ingang?

De montagemethode moet worden bepaald tijdens de PCB-ontwerpfase.

Toepassingen

Consumentenelektronica

Geschikt voor interne PCB-verbindingen in:

• Consumentenelektronica
• Smart home-apparatuur
• Displayapparatuur
• Bedieningspanelen
• Ingebouwde elektronische apparaten

De compacte 1,27 mm optie kan worden overwogen waar PCB-ruimte beperkt is.

Industriële Besturingsapparatuur

Zij-ingang female headers kunnen worden gebruikt in:

• PLC-gerelateerde apparatuur
• Industriële controllers
• Meetinstrumenten
• Besturingskaarten
• Automatiseringapparatuur
• Industriële communicatiemodules

De selectie moet gebaseerd zijn op de vereiste elektrische classificatie, omgeving en assemblage-methode.

Communicatieapparatuur

Potentiële toepassingen zijn:

• Netwerkapparatuur
• Communicatiebesturingskaarten
• Interface-modules
• Signaalverwerkingskaarten
• Ingebouwde communicatiesystemen

Voor compacte communicatieapparatuur kan de 1,27 mm of 2,00 mm steek worden geëvalueerd wanneer PCB-dichtheid een belangrijke ontwerpoverweging is.

Automotive Elektronica

Potentiële toepassingen zijn:

• Automotive besturingsmodules
• Display besturingskaarten
• Instrumentatie-elektronica
• Voertuiginterface-modules
• Infotainment-gerelateerde PCB-assemblages

Automotive toepassingen moeten worden geëvalueerd tegen de werkelijke temperatuur-, trillings-, elektrische en omgevingsvereisten, in plaats van alleen te vertrouwen op de nominale configuratie van de connector.

Medische en Meetapparatuur

De connector kan ook worden overwogen voor:

• Testinstrumenten
• Meetapparatuur
• Besturings-elektronica
• Diagnostische apparatuur
• Industriële meters

Voor deze toepassingen moeten ingenieurs het vereiste materiaal, de contactbeplating, de elektrische classificatie en de omgevingsomstandigheden specificeren tijdens de offerte.

Technische Selectiegids

Welke Steek Moet U Kiezen?
