2,54 mm Dubbele Rij 2x20 Pin PCB Vrouwelijke Connector

Productomschrijving

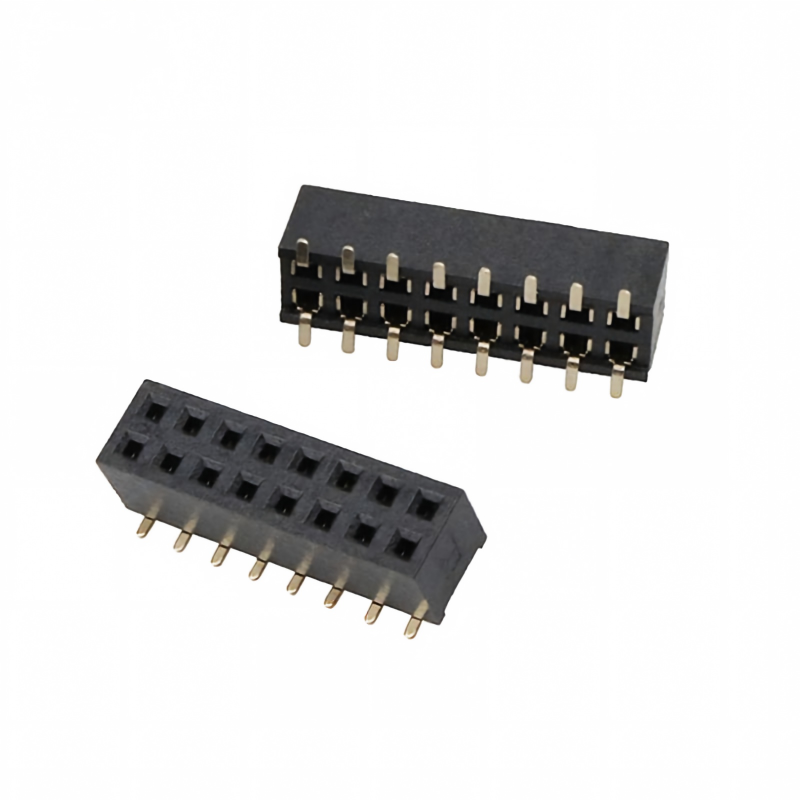

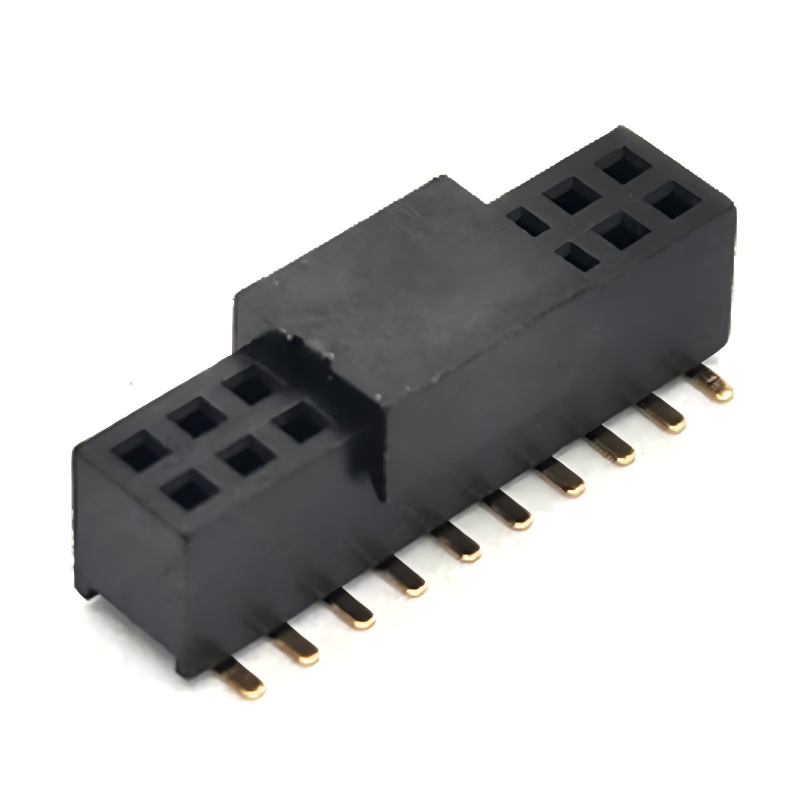

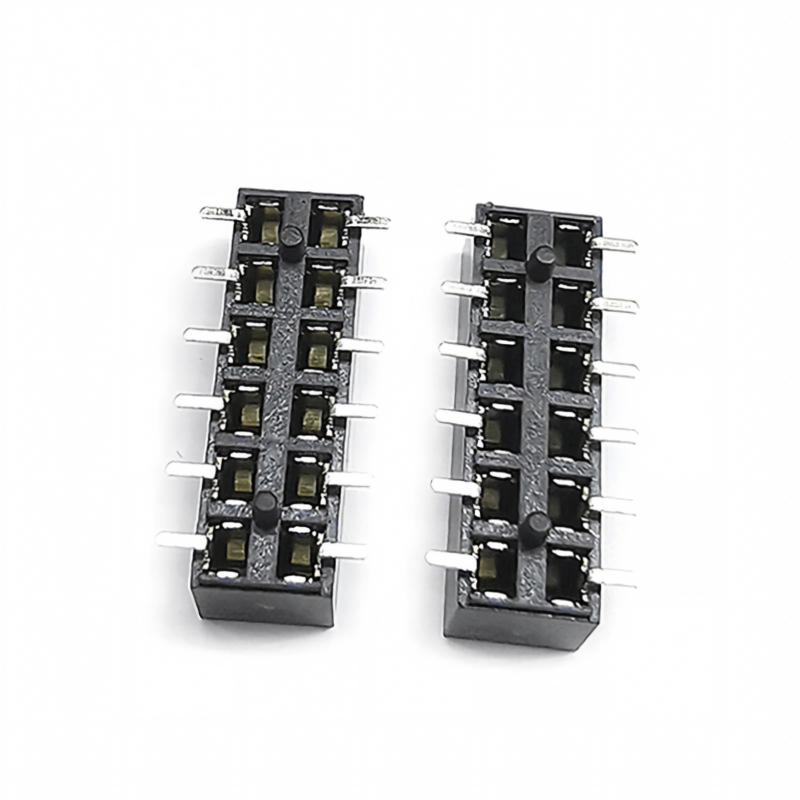

De 1,27 mm Pitch Vrouwelijke Connector, 2-Rij SMT Type met Pin is een compacte board-to-board interconnect ontworpen voor PCB-assemblages waar beperkte bordruimte, gecontroleerde connectorhoogte en nauwkeurige SMT-plaatsing belangrijk zijn.

Met een 1,27 mm (0,050") pitch, dubbele rij contactarrangement, oppervlaktemontageconstructie en optionele/aanpasbare mechanische afmetingen, is deze vrouwelijke connector geschikt voor compacte elektronische modules die een betrouwbare koppelingsinterface tussen PCB's vereisen.

De 8–20 positie configuratie is geschikt voor toepassingen met een laag tot gemiddeld aantal contacten, terwijl aangepaste isolatorhoogte en soldeerpootlengte ingenieurs in staat stellen de connector aan te passen aan verschillende PCB-stapelhoogtes, koppelingsafstanden en assemblageomstandigheden.

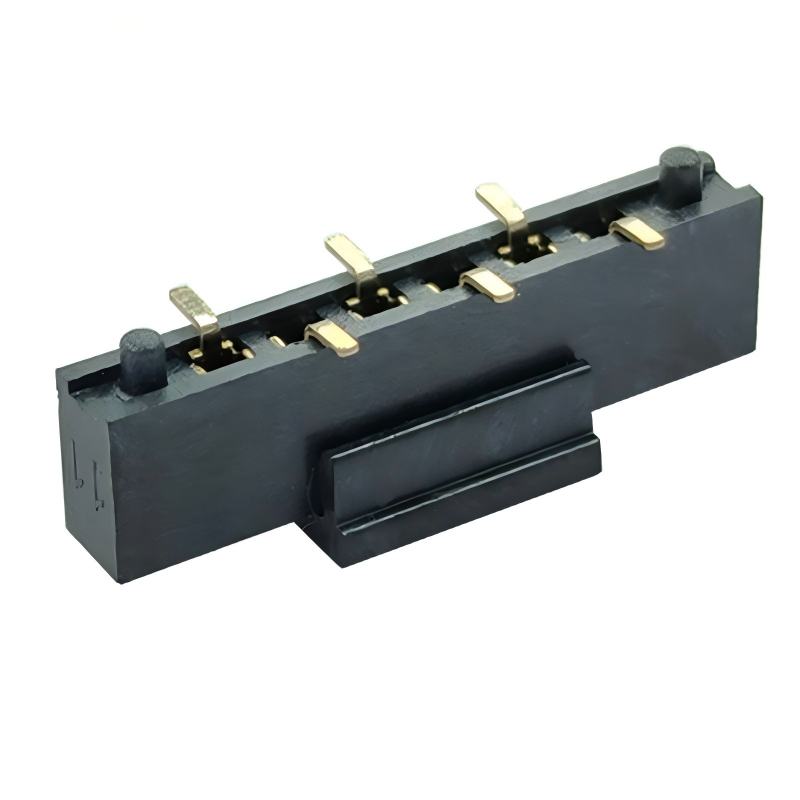

De geïntegreerde pin biedt een extra mechanische positioneringsfunctie tijdens PCB-assemblage en helpt de connector uit te lijnen met de PCB-voetafdruk.

Aangepaste Hoogte en Soldeerpootlengte

Ontworpen Rond Uw PCB Stapel

Een van de belangrijkste voordelen van deze connectorconfiguratie is de mogelijkheid om de isolatorhoogte en soldeerpootlengte aan te passen.

In plaats van het PCB-ontwerp te dwingen om een vaste connectorgeometrie te accommoderen, kunnen ingenieurs de connector specificeren rond de werkelijke mechanische structuur.

Maatwerk kan worden overwogen voor:

• PCB-naar-PCB-afstand
• Koppelingsconnectorhoogte
• Componentvrijheid
• Behuizingsinterferentie
• Soldeerverbindingseisen
• PCB-dikte
• Geautomatiseerde SMT-assemblage

Industriële leveranciers van 1,27 mm vrouwelijke connectoren bieden doorgaans aanpasbare isolatorhoogtes en pin/staartlengtes voor verschillende PCB-afstandseisen.

Aanpasbare Opties
Pin-aantal: 2–50 pinnen beschikbaar naast standaard 20P
Beplating: gouden flits / hard goud/mat tin
Functie: toevoegen van polariserende sleutel, positioneringspinnen
Verpakking: aanpassen van spoelafmetingen voor uw SMT-feeder
Behuizingsmateriaal upgrade voor hogere temperatuurvereisten

Toepassingen

Industriële Elektronica

Geschikt voor:

• Industriële controllers
• Besturingskaarten
• PLC-gerelateerde elektronica
• Meetapparatuur
• Automatiseringmodules

Communicatieapparatuur

Potentiële toepassingen omvatten:

• Netwerkapparatuur
• Communicatiemodules
• Interfacekaarten
• Ingebouwde communicatiesystemen

Embedded Computing

De compacte 1,27 mm pitch maakt dit type connector geschikt voor:

• Embedded computerkaarten
• Processor modules
• Uitbreidingskaarten
• Compacte computerplatforms

Display & HMI Elektronica

Toepassingen kunnen omvatten:

• Display besturingskaarten
• HMI modules
• LCD interfacekaarten
• Touchscreen besturingselektronica

Consumentenelektronica

Potentiële toepassingen omvatten:

• Slimme apparaten
• Draagbare elektronische apparatuur
• Compacte besturingsmodules
• Audio/video elektronica

Automotive Elektronica

Potentiële toepassingen omvatten:

• Automotive besturingsmodules
• Display elektronica
• Instrumentenpanelen
• Infotainment elektronica
