Productdetails:
|
Hoogte: | 2.54mm hoogte | Contactplateren: | Goud/Tin over Ni |
---|---|---|---|
Type: | Mannetje | Huidige Classificatie: | 3A |
Kleur: | Zwart | Rij: | kies/dubbele rij uit |
Hoog licht: | Uitwerper Gehulde Kopbalschakelaar,2x30 gehulde Kopbalschakelaar,2.54mm rechte speldkopbal |

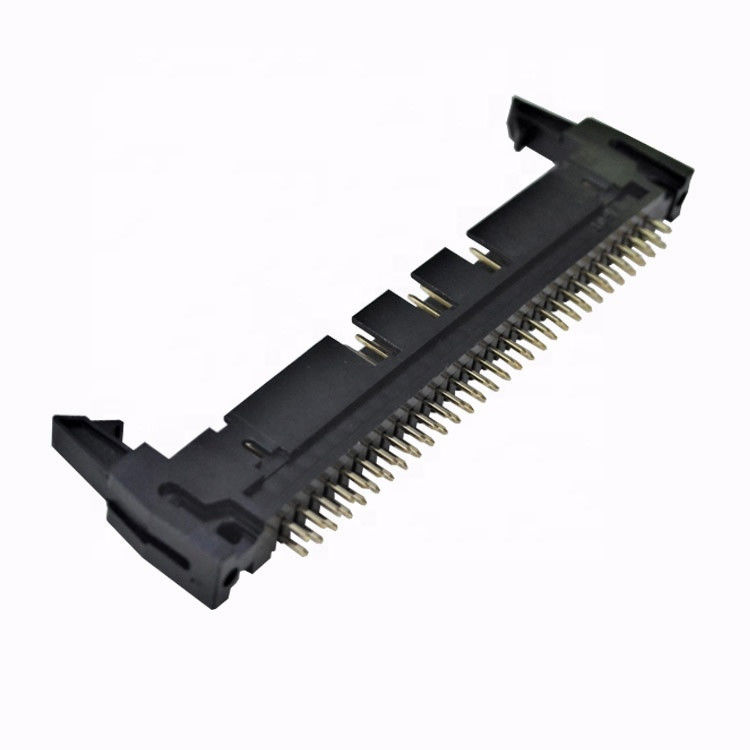

2.54mm Gehuld Schakelaar2*30p Recht Type van de Uitwerperkopbal met Klink
Beschrijving
Hoogte | 2.54mm | |||||
Beschrijving | 2.54mm van de IDC-Type de schakelaar Uitwerperkopbal | |||||
Standaardafmeting | PA | Pb | W | Lengte | ||
Douanedimensie | ||||||
Speldmanieren | 06~64P | |||||
Alternatief Plateren | G/F | Tin | Sel. Goud/Tin | |||
GA | Sn | S0 | ||||
Verpakkingsmanier | PE van de het Dienblad Plastic doos van Zak/Tube/ de Verpakking van Tape&Reel. | |||||
MOQ | 500PCS | |||||
levertijd | 1-2weeks na bevestig orde | |||||
Techniekspecificaties | Geschatte Stroom: 3.0AMP | |||||
Contactweerstand: 20mΩ maximum | ||||||
Weersta Voltage: 1000V AC/DC | ||||||
Isolatieweerstand: 1000MΩ min | ||||||
Verrichtingstemperatuur: -40°c aan +105°c | ||||||
Contactmateriaal: Fosfoorbrons | ||||||
Contactplateren: Au over Ni | ||||||
Isolatiemateriaal: Polyester (UL94V-0) | ||||||
Norm: PBT | ||||||
Max.Processing Temp180°c 30-60 Seconden/(230°c 10 Seconden) |
Wat is een PCB-Schakelaar?
De gedrukte schakelaars van de Kringsraad zijn verbindingssystemen opgezet op PCBs. Typisch PCB-worden de Schakelaars gebruikt om signalen of macht van één PCB aan een andere over te brengen, of aan of van PCB uit een andere bron in het materiaal bouw. Zij verstrekken een gemakkelijke methode van Ontwerp voor Vervaardiging, aangezien PCBs niet aan elkaar wordt hard-getelegrafeerd en later in een productieproces kan worden geassembleerd.
PCB-Schakelaarrichtlijnen
De term PCB-Schakelaar verwijst naar een fundamenteel multipin verbindingssysteem, typisch in een rechthoekige lay-out. Een het koppelen paar PCB-Schakelaars zal of voor raad-aan-raad of kabel-aan-raad zijn (draad-aan-raad). Kunnen de raad-aan-raad lay-outs een waaier van geven
PCB-verbindingsrichtlijnen, allen gebaseerd op 90 graadtoename:
Parallel of mezzanine – beide schakelaars zijn verticale richtlijn;
90 Graad, Rechte hoek, Motherboard aan Daughterboard – één schakelaar is verticaal, horizontale één;
180 Coplanaire Graad, rand-aan-Rand – beide schakelaars zijn horizontale richtlijn.
