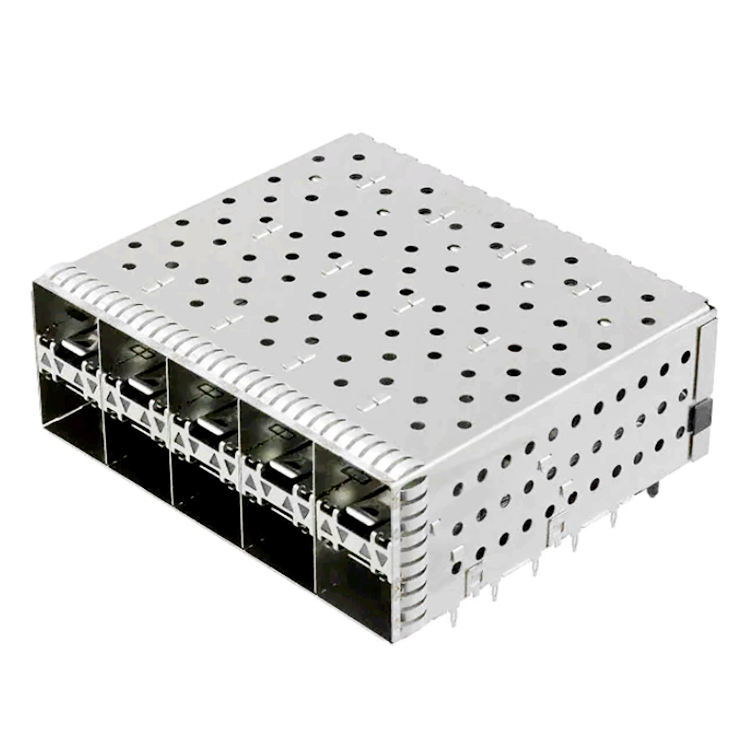

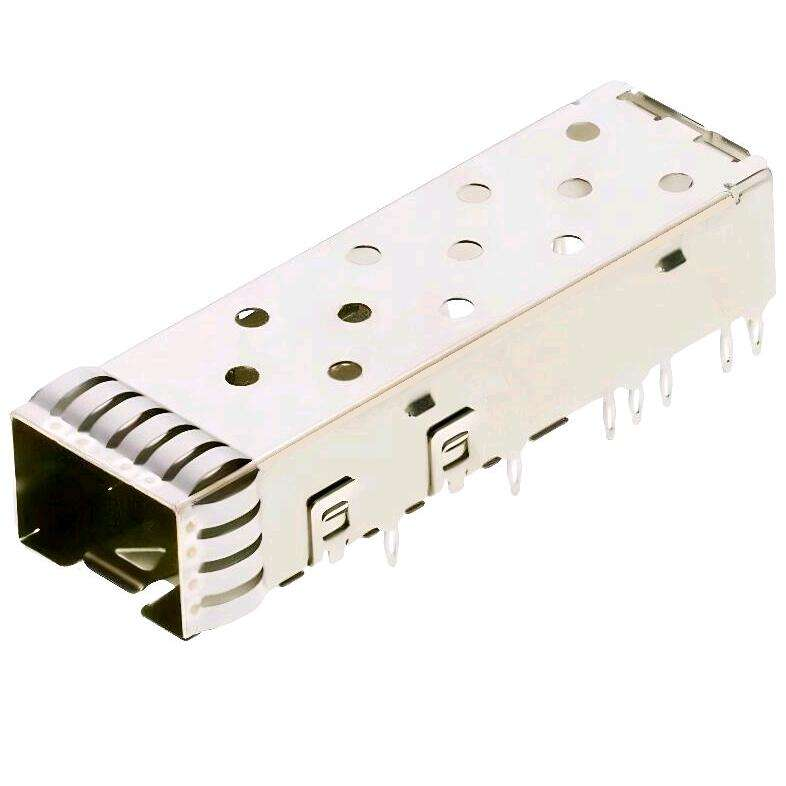

SFP+ Cage 2x5 met lichtpijp, door gat rechthoekige receptacle met geïntegreerde connector,EMI-beschermde I/O-kooi in rack-stijl, gestapeld 200-positie Press-Fit SFP-connector voor 10G/25G Switch & Server PCB
Beschrijving
De SFP+ Cage 2x5 met lichtpijp is een compleet warmwisselbaar I/O-interconnect systeem: een gestapelde metalen kooi + 200-positie rechthoekige door-gatvat + geïntegreerde dubbele lichtpijpen,met een gewicht van niet meer dan 50 kgHet accepteert SFP-, SFP+- en SFP28-transceivers, DAC- en AOC-kabels en wordt via press-fit-compliant pins aan het host-PCB gemonteerd.
ontworpen voor rackmountapparatuur met een hoge poortdichtheid (1U/2U ToR-switches, blade servers, 5G fronthaulboxen, firewallapparatuur),de 2x5 verticale stapel levert tien 10G/25G rijstroken terwijl ze ongeveer de breedte van het voorpaneel van een 1x4 kooi inneemtDe geïntegreerde lichtbuizen brengen status-LED's naar de gezichtsplaat; de volledige metalen kooi met veer-vingerpakkingen bevat EMI en beschermt de signaalintegriteit bij 10G NRZ en 25G PAM4
|
Parameter
|
Specificatie
|
|
Type onderdeel
|
SFP+ cage assembly met geïntegreerde receptacle (Ganged 2x5)
|
|
Vormfactor
|
SFP / SFP+ / SFP28 achterwaarts compatibel
|
|
Portmatrix
|
2 x 5 (in totaal 10 poorten, gestapeld)
|
|
Posities
|
200 (20 × 10)
|
|
Pitch
|
0.8 mm
|
|
Montage
|
Door gat, rechthoek
|
|
Beëindiging
|
Press-Fit (conforme pin, Ø0,64 mm) / optioneel SMT-staart
|
|
Ontvangercontact
|
Phosforbrons, goudflits over nikkel (30 μ" min op het paringsgebied)
|
|
Materiaal van de kooi
|
koperlegering/nikkelzilver, geplatteerd met nikkel
|
|
Lichtpijp
|
PMMA/PC-klar, interne + externe configuratie, 2 LED-kanalen per poort
|
|
EMI-functie
|
Vingers (boven/links/rechts/onder), optioneel elastomeerpak
|
|
Raadsgids
|
Ja (ingebouwde polarisatieposten)
|
|
Gegevenspercentage
|
1.25 G / 10.3125 G (SFP+) / 25.78 G (SFP28)
|
|
Huidige rating
|
0.5 A per contact
|
|
Contactweerstand
|
≤ 70 mΩ
|
|
Isolatieweerstand
|
≥ 1000 MΩ
|
|
Voltage weerstaan
|
300 V AC / 750 V AC piek
|
|
Paringscycli
|
≥ 100 (inbrengen/uittrekken van modules)
|
|
Inbrengkracht (module)
|
≤ 40 N
|
|
Extractiekracht (module)
|
≤ 11,5 N
|
|
Operatieve temp.
|
-55 °C tot +85 °C (sommige bouwen tot +105 °C)
|
|
Opbergtemperatuur.
|
-55 °C tot +105 °C
|
|
Brandwaarde
|
UL 94 V-0 (LCP/PBT behuizing)
|
|
Voldoende
|
SFF-8431, INF-8074i, RoHS 2.0, REACH
|
|
Kruis scheidsrechter.
|
TE 1-2132403-6 / Molex 076093-5001 / 076047-5003
|
|
MOQ
|
500 stuks
|
|
Voorbeelde van de doorlooptijd
|
5 ¢ 7 werkdagen
|
|
Massa-leadtime
|
3 ∙ 4 weken
|
|
Verpakking
|
Tray (anti-statisch), optionele buis
|
5 Belangrijkste verkooppunten
-

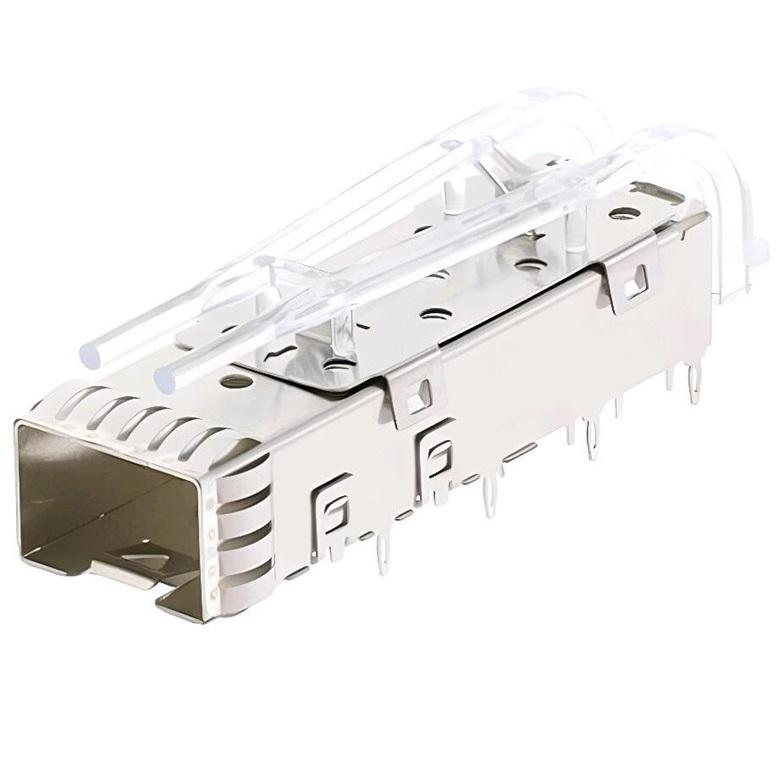

Geïntegreerde dubbele lichtpijp (binne + buiten)¢ Kanalen Link/ACT/Speed LED-signalen van PCB naar de voorkant voor alle 10 poorten; geen afzonderlijke LED-houder, geen panelherwerking.
-
Door het gatRechte hoek + press-fit- 200-pin (20×10) houder met geschikte persstaart enrechthoekige uitgang; soldeervrije montage, compatibel met het standaard SMT-reflow + persproces.
-
2x5 gestapelde kooien10 SFP+-poorten in één ganged cage assembly, verticale stapel bespaart 50% voorpaneelbreedte versus 1x10 lineaire; ingebouwde bordleidingen voor blind paren.
-
EMI-bescherming met volledige omtrek Nickel-zilver/koper-legeringskooi met beryllium-koper veervinger op de bovenkant/zijden/onderkant, ≥ 60 dB @ 1 ‰ 10 GHz, voldoet aan de eisen van FCC/CE voor 10G/25G NRZ en PAM4.
-
Pin-to-Pin Cross naar TE / Molex¢ Landpatroon en mechanische onderdelen overeenkomen met TE 1-2132403-6, Molex 076093-5001, Amphenol SF-SFP+-2x5; geen PCB-re-spin voor oude ontwerpen.
Waarom 2x5 gestapeld Rack-Style?
|
Inrichting
|
Havens
|
Voorwijdte
|
Gebruiksgeval
|
|
1x10 lineair
|
10
|
~ 140 mm
|
Breed gezicht, legacy
|
|
2x5 gestapeld.
|
10- Ik weet het niet.
|
~ 71,5 mm- Ik weet het niet.
|
1U/2U rack switch, dichte NIC- Ik weet het niet.
|
|
1x4 + 1x6
|
10
|
~ 140 mm
|
met een breedte van niet meer dan 50 mm
|
|
Optie
|
Beschikbare keuze
|
|
Portmatrix
|
1x1 / 1x4 / 1x6 / 2x1 / 2x2 / 2x4 /2x52x6 / 2x8
|
|
lichtpijp
|
Geen / Alleen buiten / Alleen binnen / Binnen+buiten (standaard)
|
|
Beëindiging
|
Press-fit (standaard) / SMT-soldeerstaart / gemengd
|
|
Afwerking van de kooi
|
Ni-geplatte / Sn-geplatte / Zwarte geoxideerde
|
|
EMI
|
Alleen veervinger / + elastomeerpakking / + geleidend schuim
|
|
Warmteafvoer
|

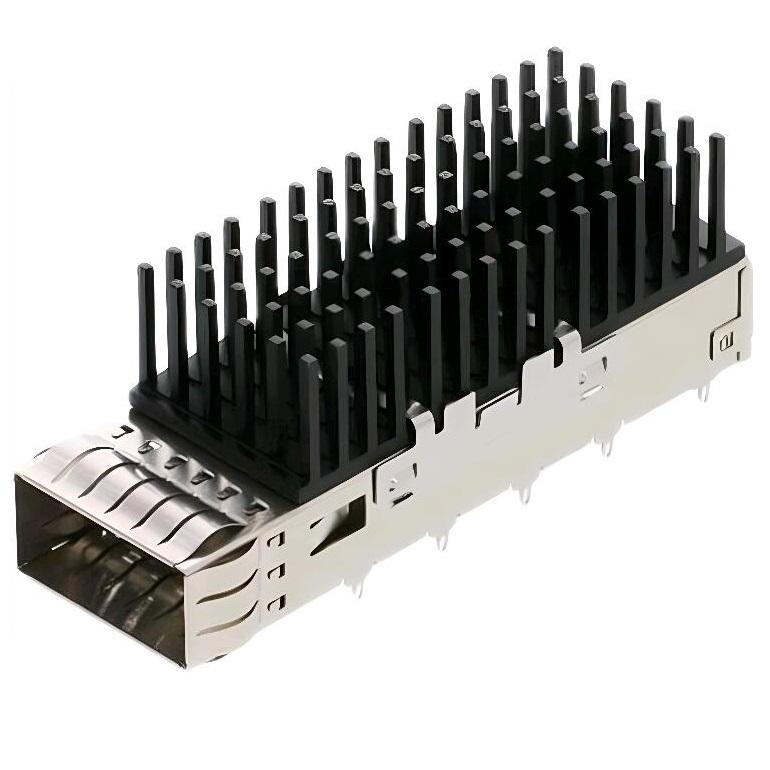

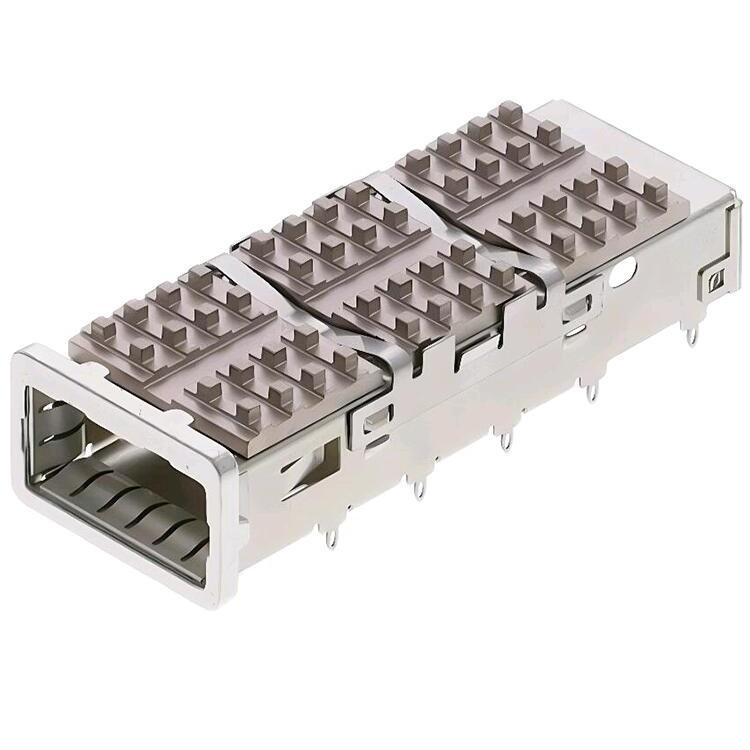

Geen (standaard) / bovenste hittezuiger / zijvinnen
|
|
Contactplaten
|
Goudflits / 15 μ" / 30 μ" / 50 μ"
|
|
Logo's
|
Lasermarkering op de top van de kooi (MOQ van toepassing)
|
Veelgestelde vragen
V: Hoe snel kunnen wij de offerte ontvangen?
A: Als de specificatie is bevestigd, kan onze offerte binnen 24 uur worden verstrekt.
V: Kunt u monsters verstrekken voor evaluatie?
A: Ja, we kunnen u monsters sturen voor evaluatie.
V: Hoe lang duurt het voordat een bestelling verwerkt en verzonden wordt?
A: Wanneer de artikelen op voorraad zijn, verzenden wij ze meestal binnen de volgende 3 tot 7 werkdagen na ontvangst van de bestelling.
V: Wat is uw handelsnaam?
A: FOB, FCA, CFR, CIF, EXW, DDU zijn beschikbaar. Wij kunnen u ook helpen bij het kiezen van de meest gunstige en efficiënte verzendmethode.Ondersteun Alibaba handelsborging bestelling online betalen, T/T, PayPal, enz.
V: Hoe lang is de garantieperiode?
A: Het product wordt geleverd met een beperkte garantie van 1 jaar.
Q: Kun je OEM & ODM-service leveren?
A: Ja, ons professionele R&D-team zal helpen om uw ideeën waar te maken.
