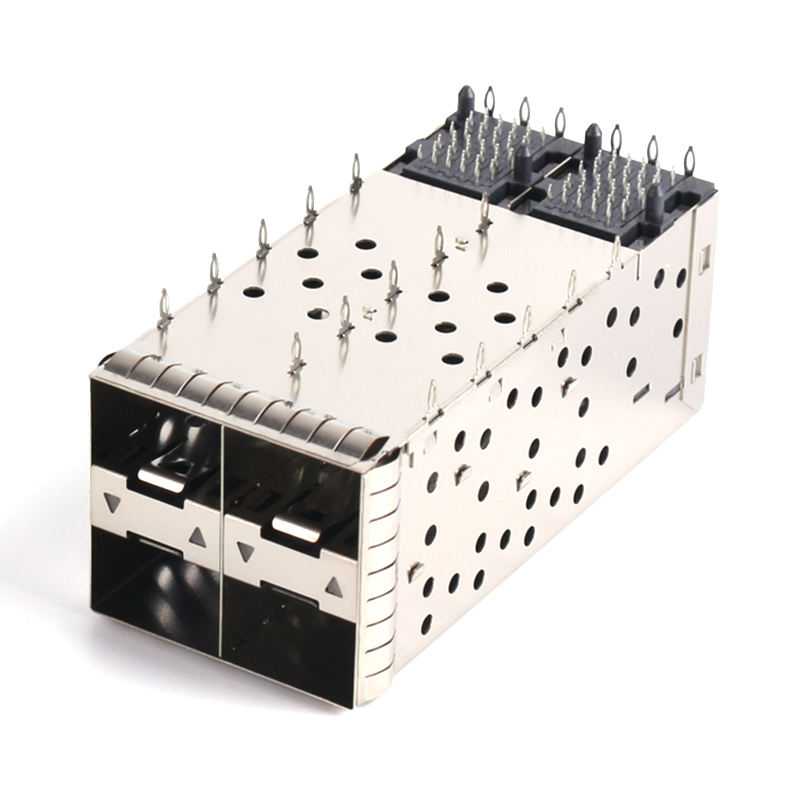

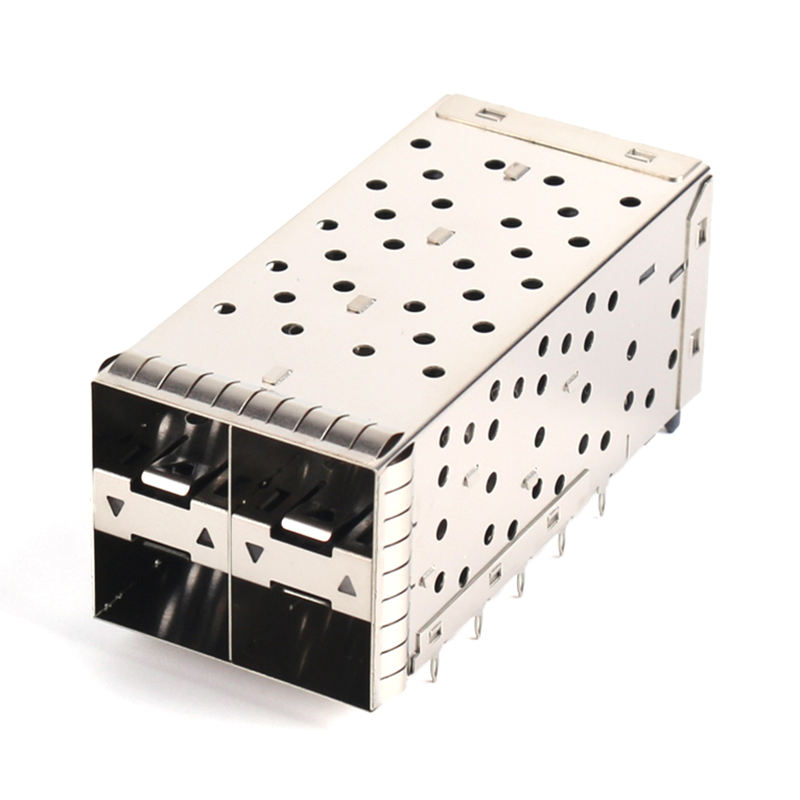

2x2 SFP+ Behuizing Zonder Lichtpijp – Metalen EMI Afgeschermde Optische Vezel I/O Connector, Press-Fit 20-Posities Receptacle, Rack-Style Gestapelde Behuizing voor 10G/25G Switch & Server PCB
Productomschrijving
1, Volledige Metalen EMI Afscherming – Nul Lichtpijp, Maximale RF-Insluiting.
2, Geïntegreerde 20-Posities Press-Fit Receptacle.
3,2x2 Gestapelde Rack-Style Architectuur.
4, Directe Vervanging voor TE / Amphenol / Molex.
5, Kosteneffectief voor Massaproductie.
|
Parameter
|
Specificatie
|
|
Producttype
|
SFP+ Behuizing 2×2 (Zonder Lichtpijp) + Geïntegreerde Receptacle
|
|
Ondersteunde Form Factors
|
SFP (1G) / SFP+ (10G) / SFP28 (25G) achterwaarts compatibel
|
|
Poortconfiguratie
|
2×2 Gestapeld (4 poorten totaal)
|
|
Posities per Poort
|
20 (totaal 80 contacten over 4 poorten)
|
|
Pitch
|
0,8 mm
|
|
Montagestijl
|
Through-Hole, Haakse Hoek
|
|
Terminatie
|
Press-Fit Compliant Pin (Ø0,64 mm) / optionele SMT soldeeraansluiting
|
|
Materiaal Receptacle Contact
|
Fosforbrons, goudflits over nikkel (30 µ" optioneel)
|
|
Materiaal Behuizing Shell
|
Koperlegering/nikkelzilver, vernikkeld
|
|
Lichtpijp
|
Geen (massieve behuizingswand, maximale EMI-integriteit)
|
|
EMI Afscherming
|
Volledige perimeter beryllium-koperen veertjes (boven / links / rechts / onder)
|
|
Datasnelheid
|
1,25 Gbps – 10,3125 Gbps (ondersteunt SFP28 25,78 Gbps modules)
|
|
Stroomwaarde
|
0,5 A per contact
|
|
Contactweerstand
|
≤ 70 mΩ
|
|
Isolatieweerstand
|
≥ 1000 MΩ
|
|
Weerstandsspanning
|
300 V AC
|
|
Koppelcycli
|
≥ 100 invoegingen (module hot-swap)
|
|
Bedrijfstemperatuur
|
-40 °C tot +85 °C
|
|
Vlamvertragendheid
|
UL 94 V-0 (LCP behuizing)
|
|
Voldoende Normen
|
SFF-8431, INF-8074i, RoHS 2.0, REACH
|
|
Compatibele Modules
|
Optische transceivers (SFP/SFP+/SFP28), DAC, AOC
|
|
MOQ
|
500 stuks
|
|
Sample Levertijd
|
5–7 werkdagen
|
|
Massaproductie Levertijd
|
3–4 weken
|
|
Verpakking
|
Antistatische tray/tube, vochtwerende zak optioneel
|
|
Kruisverwijzing
|
TE 1567788-x / Amphenol SF-SFP+-2x2 / Molex 74737 serie
|
|
Scenario
|
Met Lichtpijp
|
Zonder Lichtpijp (Dit Product)
|
|
EMI-kritische ontwerpen
|
Plastic lichtpijp creëert opening → risico op RF-lekkage
|
Massieve metalen wand → geen opening → maximale afscherming
|
|
Kostengevoelige massaproductie
|
Extra componentkosten + assemblage stap
|
Minder onderdelen, minder plaatsingsoperaties, lagere stuklijst
|
|
LED-status niet nodig op frontpaneel
|
Verspilde functie
|
Schoon frontpaneel, status afgehandeld via software/remote
|
|
Harde industriële omgevingen
|
Lichtpijp vergeelt, barst, verzamelt stof
|
Geen optisch plastic component om te degraderen
|
|
Ultra-dense 1U switches
|
Lichtpijp voegt diepte/stapelcomplexiteit toe
|
Korter Z-as profiel, eenvoudigere mechanische stapeling
|
Maatwerk Opties
|
Optie
|
Beschikbare Keuzes
|
|
Poort Matrix
|
1×1 / 1×2 / 1×4 / 1×6 / 2×1 / 2×2 (dit model) / 2×4 / 2×5 / 2×6 / 2×8
|
|
Terminatie
|
Press-Fit (standaard) / SMT soldeeraansluiting / Gemengd
|
|
Behuizing Afwerking
|
Vernikkeld (standaard) / Vertind / Zwart geoxideerd
|
|
EMI Verbetering
|
Alleen veertjes (standaard) / + geleidend elastomeer pakking / + geleidende schuimstrip
|
|
Koellichaam
|
Geen (standaard) / Boven gemonteerd aluminium koellichaam / Zij-vin koellichaam
|
|
Contact Plating
|
Goudflits (standaard) / 15 µ" / 30 µ" / 50 µ"
|
|
Kleur Behuizing Receptacle
|
Zwart (standaard) / Aangepast (MOQ van toepassing)
|
|
Branding
|
Laser markering op bovenzijde behuizing (MOQ van toepassing)
|
FAQ
V: Hoe snel kunnen we de offerte ontvangen?
A: Als de specificatie is bevestigd, kan onze offerte binnen 24 uur worden verstrekt.
V: Kunt u monsters leveren voor evaluatie?
A: Ja, monsters kunnen naar u worden verzonden voor evaluatie.
V: Hoe lang duurt het voordat een bestelling
wordt verwerkt en verzonden?
A: Wanneer artikelen op voorraad zijn, verzenden we ze meestal binnen de volgende 3 tot 7 werkdagen na ontvangst
van een bestelling.
V: Wat is uw handelstermijn?
A: FOB, FCA, CFR, CIF, EXW, DDU zijn beschikbaar. We kunnen u ook helpen bij het kiezen van de meest
gunstige en efficiënte verzendmethode.
V: Wat is de betalingstermijn?
A: Ondersteuning Alibaba handelsverzekering bestelling online betaling, T/T,
PayPal etc.
V: Hoe lang is de garantieperiode?
A: Het product wordt geleverd met 1 jaar beperkte garantie.
V: Kunt u OEM & ODM
service leveren?
A: Ja, ons professionele R&D-team zal helpen om uw ideeën te realiseren.
