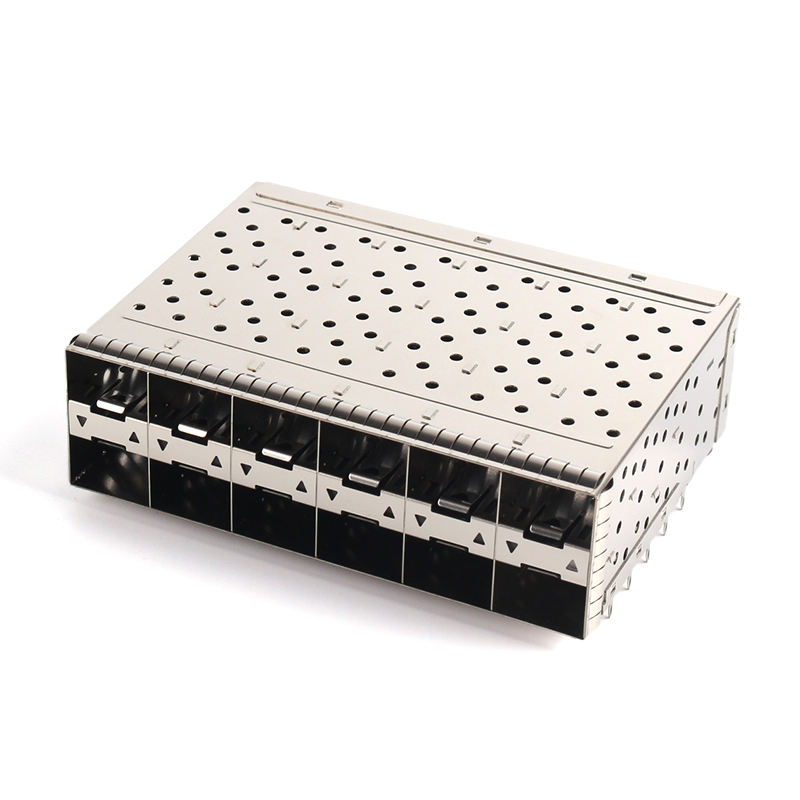

SFP28 / SFP+ 2×6 cage assembly met buitenste lichtpijp, Press-Fit 240-Position Receptacle, 30μ" goud op contactgebied ️ gestapelde EMI Shielded I/O connector voor 25G/10G Switch, NIC & 5G-apparatuur
Productbeschrijving
|
Parameter
|
Specificatie
|
|
Type onderdeel
|
SFP+ / SFP28 cage assembly met geïntegreerde receptacle (2×6 gestapeld)
|
|
Vormfactor
|
SFP / SFP+ / SFP28 achterwaarts compatibel
|
|
Portmatrix
|
2 × 6 (in totaal 12 poorten)
|
|
Posities
|
240 (20 × 12)
|
|
Pitch
|
0.8 mm (0,032 in)
|
|
Montage
|
Door het gat, rechthoek
|
|
Beëindiging
|
Press-Fit-compliant pin (Ø0,64 mm, 3,0 mm staart) / optioneel SMT
|
|
Contactmateriaal
|
Fosforbronzen/koperlegeringen
|
|
Contactplating
|
30 μ" (0,76 μm) goudmin op het paringsgebied, over PdNi/Ni; tin op pers-fit staart
|
|
Materiaal van de kooi
|
met een breedte van niet meer dan 50 mm
|
|
Lichtpijp
|
Alleen uiterlijk type(PMMA/PC), 2 ∼3 LED-kanalen per poort
|
|
EMI-functie
|
Externe + interne beryllium-koper veervinger, optioneel elastomeerpakking
|
|
Gegevenspercentage
|
1.25 G / 10.3125 G (SFP+) / 25.78 G (SFP28 PAM4)
|
|
Huidige rating
|
0.5 A/contact
|
|
Contactweerstand
|
≤ 70 mΩ
|
|
Isolatieweerstand
|
≥ 1000 MΩ @ 500 V gelijkstroom
|
|
Voltage weerstaan
|
300 V AC / 750 V piek
|
|
Paringscycli
|
≥ 100 (inbreng van de module)
|
|
Inbrengkracht (module)
|
≤ 40 N
|
|
Extractiekracht (module)
|
≤ 11,5 N
|
|
Operatieve temp.
|
-55 °C tot +105 °C (sommige gebouwen -40~+85 °C)
|
|
Vlambeoordeling van de woning
|
UL 94 V-0 (LCP)
|
|
Voldoende
|
SFF-8431, INF-8074i, SFF-8402, RoHS 2.0, REACH
|
|
Kruis scheidsrechter.
|
TE 2007562-7 / 2007567-5 / 1-2007562-7; Prosper SFPP026PC30
|
|
Typische afmetingen
|
L 63,25 × W 86,0 × H 25,4 mm (industrie 2×6)
|
|
MOQ
|
500 stuks
|
|
Voorbeelde van de doorlooptijd
|
5 ¢ 7 werkdagen
|
|
Massa-leadtime
|
3 ∙ 4 weken
|
|
Verpakking
|
Hard antistatisch bakje
|
5 Belangrijkste verkooppunten
1, Alleen buitenlichtbuis
2, 30 μ " Min Gold op het paringsgebied.
3, 240-positie Press-Fit Receptacle (20×12).
4, 2 × 6 gestapeld Rack-Style = 12 poorten in Compact Z-Height.
5Full-Perimeter EMI Springs + Nickel-Silver Cage.
Toepassingsscenario's
Datacenter 25G ToR-switches (48-poort = 4 × 2 × 6 kooien)
Enterprise SFP28-toegangsschakelaars en chassislijnkaarten
NIC's voor servers 25G/10G (multi-port adapterkaarten)
5G DU/CU fronthaul transportkaarten (CPRI/eCPRI)
Rackmount firewalls, IPS/IDS, load balancers
Industriële Ethernet-switches (DIN/19" rack) waarvoor LED-status + EMI-marge vereist is.
|
Merken
|
Gelijkwaardig P/N
|
|
TE-connectiviteit
|
2007562-7, 2007567-5, 1-2007562-7
|
|
Prosper Electronics
|
SFPP026PC30
|
|
Molex / Amphenol
|
2×6 SFP+-series met buiten-LP-press-fit (op aanvraag)
|
Kwaliteit en betrouwbaarheid
100% continuïteit en inzetkracht-test per partij
Dimensiecontrole van de CMM van de kooi (±0,05 mm)
Contactweerstand en hi-pot volgens IEC 60512
Thermische cyclus -55 ̊+105 °C, 500 cycli
EMI-bescherming geverifieerd in GTEM-cel (≥ 60 dB @ 1 ‰ 10 GHz)
ISO 9001 / RoHS / REACH-documentatie over de verzending.
|
Optie
|
Keuzes
|
|
Portmatrix
|
1x1 / 1x4 / 1x6 / 2x1 / 2x2 / 2x4 /2x6/ 2x8
|
|
lichtpijp
|
Geen / Alleen buiten (standaard) / Inner+Uiter / Alleen binnen
|
|
Gouddikte
|
Flash 15 μ" /30 μ" (standaard)/ 50 μ"
|
|
Beëindiging
|
Press-fit (standaard) / SMT-staart / gemengd
|
|
Afwerking van de kooi
|
Ni-geplatte (standaard) / Sn-geplatte / zwarte oxide
|
|
EMI
|
Alleen veervinger / + elastomeerpakking / + geleidend schuim
|
|
Warmteafvoer
|
Geen / bovenste gootsteen / zijvinnen
|
|
Logo's
|
Lasermarkering op de top van de kooi (MOQ van toepassing)
|
Aangepast proces (hergebruik uw stroomdiagram)
Verzameling van vereisten Parameters, omgeving, qty, doorlooptijd
Technische evaluatie en offerte
3D-tekeningsbeoordeling en bevestiging door de klant STEP/IGES/PDF
Ontwikkeling van schimmelvormen / Productie van prototypes
Test van de betrouwbaarheid van het monster en goedkeuring door de klant
Massaproductie ▌inline AOI + controle van de pers
Finale QC & Verzending 100% inspectie, harde bak verpakking, DHL/zee/lucht
Veelgestelde vragen
V: Hoe snel kunnen wij de offerte ontvangen?
A: Als de specificatie is bevestigd, kan onze offerte binnen 24 uur worden verstrekt.
V: Kunt u monsters verstrekken voor evaluatie?
A: Ja, we kunnen u monsters sturen voor evaluatie.
V: Hoe lang duurt het om een bestelling te plaatsen?
om verwerkt en verzonden te worden?
A: Wanneer de artikelen op voorraad zijn, verzenden we ze meestal binnen de volgende 3 tot 7 werkdagen na ontvangst
Een bevel.
V: Wat is uw handelsnaam?
A: FOB, FCA, CFR, CIF, EXW, DDU zijn beschikbaar.
gunstige en efficiënte vervoersmethode.
V: Wat is de betalingstermijn?
A: Ondersteuning Alibaba handelsverzekering bestelling online betalen, T / T,
PayPal enzovoort.
V: Hoe lang is de garantieperiode?
A: Het product wordt geleverd met een beperkte garantie van 1 jaar.
Q: Kun je OEM & ODM leveren
dienstverlening?
A: Ja, ons professionele R&D-team zal u helpen uw ideeën te verwezenlijken
