MIC elektronische componenten 1 × 6 SFP + Cage Assembly met geïntegreerde 120-positie Press-Fit Receptacle, Outer Light Pipe & EMI Springs 10G/25G Hot-Swappable I/O Connector voor Switch / NIC / 5G PCB
Productbeschrijving
|
Parameter
|
Specificatie
|
|
Merk / serie
|
MIC elektronische componenten SFP+ kooi assemblage
|
|
Vormfactor
|
SFP / SFP+ / SFP28 achterwaarts compatibel
|
|
Portmatrix
|
1 × 6 (6-poort lineair)
|
|
Posities
|
120 (20 × 6)
|
|
Pitch
|
0.8 mm (0,031 in)
|
|
Montage
|
Door het gat, rechthoek
|
|
Beëindiging
|
Press-Fit-compliant pin (Ø0,64 mm, staart 2,05 mm) / optioneel SMT
|
|
Contactmateriaal
|
met een gewicht van niet meer dan 50 kg
|
|
Contactplating
|
Goudflits op het paringsgebied (30 μ" optioneel), tin op de pers-fit staart
|
|
Materiaal van de kooi
|
met een breedte van niet meer dan 50 mm
|
|
Lichtpijp
|
Buitentype PMMA, 2 LED-kanalen per poort (Link + ACT)
|
|
EMI-functie
|
Interne + externe beryllium-koper veervinger (optioneel elastomeerpak)
|
|
Gegevenspercentage
|
1.25 G / 10.3125 G (SFP+) / 25.78 G (SFP28)
|
|
Differentiële impedantie
|
100 Ω
|
|
Huidige rating
|
0.5 A / contact
|
|
Contactweerstand
|
≤ 80 mΩ
|
|
Isolatieweerstand
|
≥ 1000 MΩ @ 500 V gelijkstroom
|
|
Voltage weerstaan
|
300 V wisselstroom
|
|
Paringscycli
|
≥ 100 (hot-swap)
|
|
Operatieve temp.
|
-55 °C tot +105 °C (industriële bouw -40~+85 °C)
|
|
Vlambeoordeling van de woning
|
UL 94 V-0 (LCP)
|
|
Voldoende
|
SFF-8431, INF-8074i, SFF-8402, RoHS 2.0, REACH
|
|
Kruis scheidsrechter.
|
Het gebruik van de methode wordt beperkt tot het gebruik van de volgende stoffen:
|
|
Typische afmetingen
|
L ≈ 86,0 × W ≈ 48,6 × H ≈ 12,3 mm (industrie 1 × 6)
|
|
MOQ
|
500 stuks
|
|
Voorbeelde van de doorlooptijd
|
5 ¢ 7 werkdagen
|
|
Massa-leadtime
|
3 ∙ 4 weken
|
|
Verpakking
|
Antistatische bak
|

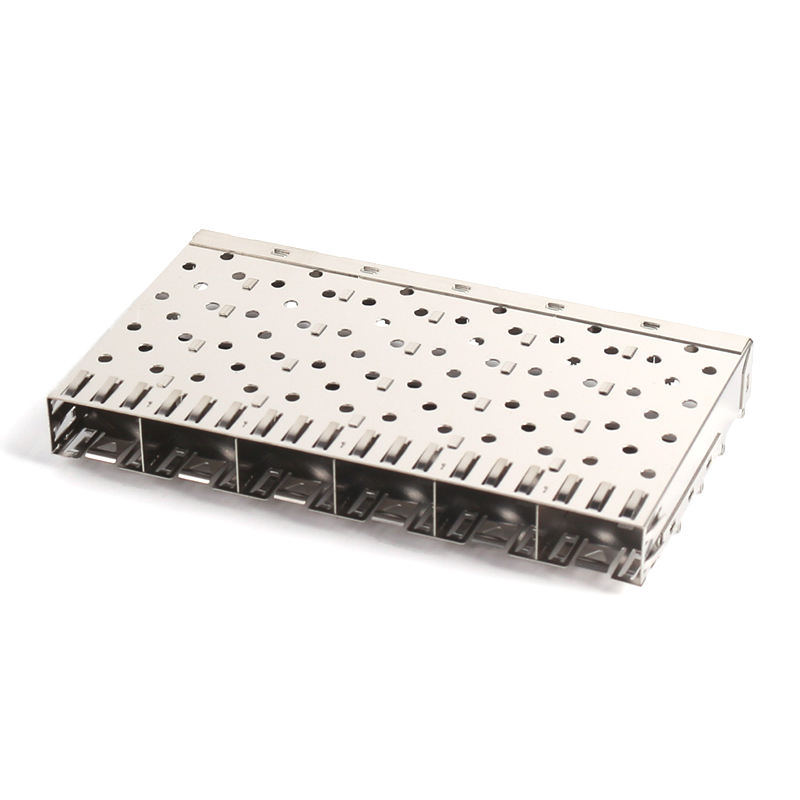

DeMIC 1×6 SFP+ kooien assemblageis een gespannen, warmwisselbare I/O-interconnectie: een lineaire zespoort nikkel-zilver afschermingskooi + 120-positie rechthoekige pers-inbouwvat + buitenste PMMA-lichtbuismatrix,Verzonden als één pick-and-place-eenheidHet accepteert SFP-, SFP+- en SFP28-optische transceivers, DAC- en AOC-kabels en wordt bevestigd aan de host-PCB metnuloplossen.
Het 1×6 lineaire formaat is derij uplink voor industry-defaultVoor beheerde schakelaars: koppelen van acht van deze op een 48-poort 10G ToR-switch, en je krijgt 48 SFP+-sporen met een schone, labelvriendelijke gevelplaat.met een breedte van niet meer dan 50 mmhoudt de LED-status zichtbaar en behoudt tegelijkertijd de metaalmuur van de kooi als een continu EMI-schild (het gebruikelijke zwakke punt in inner-LP kooien).
|
Afmeting
|
2x3 stapelde kooien
|
MIC 1 × 6 lineair (dit product)- Ik weet het niet.
|
|
Breedte van het voorpaneel
|
Vernauwd
|
Breder (~ 48,6 mm) maaretikettering op één rij- Ik weet het niet.
|
|
Vervaardiging uit metaal
|
Behoefte aan gestapelde uitsnijdingen
|
Eenvoudige rechthoekige slot
|
|
LED-functionaliteit
|
Moeilijker uit te lijnen
|
Directe uitlijning van de buitenste LP, geen boren in de kooi
|
|
EMI-wandintegriteit
|
Vaak gesneden voor binnenste LP
|
Vaste muur, LP buiten→ betere RF-dichtheid
|
|
Gebruiksgeval
|
Portdichte 1U-kern
|
Uplink-rijzen, 48-poort-toegangsswitches, NIC's- Ik weet het niet.
|
Kwaliteit en betrouwbaarheid
-
100% continuïteit en inzetkracht-test per partij
-
Dimensiecontrole van de CMM van de kooi (±0,05 mm)
-
Contactweerstand en hi-pot volgens IEC 60512
-
Thermische cyclus -55 ̊+105 °C, 500 cycli
-
EMI-bescherming geverifieerd in GTEM-cel (≥ 60 dB @ 1 ‰ 10 GHz)
-
ISO 9001 / RoHS / REACH-documentatie over de verzending.
Kruisverwijzing (drop-in vervanging)
|
Merken
|
Gelijkwaardig P/N
|
|
TE-connectiviteit
|
2170305-2 (zonder LP), 2007250-1 / 2143294-1 (met LP)
|
|
Amfenol
|
EU76-A20-xxxx (ExpressPort 1 × 6)
|
|
Molex
|
74754-0620 74754-0610
|
|
Groei
|
SFPP016PB
|
Aanpassingsopties
|
Optie
|
Keuzes
|
|
lichtpijp
|
Geen / Alleen buiten (standaard) / Inner+Uiter / Alleen binnen
|
|
Gouddikte
|
Flash 15 μ" /30 μ" (facultatief)- Ik weet het niet.
|
|
Beëindiging
|
Press-fit (standaard) / SMT-staart / gemengd
|
|
Afwerking van de kooi
|
Ni-geplatte (standaard) / Sn-geplatte / zwarte oxide
|
|
EMI
|
Alleen veervinger / + elastomeerpakking / + geleidend schuim
|
|
Warmteafvoer
|
Geen / bovenste gootsteen (opmerking: sommige TE 1×6 zijn niet compatibel met de gootsteen)
|
|
Portmatrix
|
1 × 1 / 1 × 2 / 1 × 4 /1 × 61x8
|
|
Logo's
|
Lasermarkering op de top van de kooi (MOQ van toepassing)
|
Veelgestelde vragen
V: Hoe snel kunnen wij de offerte ontvangen?
A: Als de specificatie is bevestigd, kan onze offerte binnen 24 uur worden verstrekt.
V: Kunt u monsters verstrekken voor evaluatie?
A: Ja, we kunnen u monsters sturen voor evaluatie.
V: Hoe lang duurt het om een bestelling te plaatsen?
om verwerkt en verzonden te worden?
A: Wanneer de artikelen op voorraad zijn, verzenden we ze meestal binnen de volgende 3 tot 7 werkdagen na ontvangst
Een bevel.
V: Wat is uw handelsnaam?
A: FOB, FCA, CFR, CIF, EXW, DDU zijn beschikbaar.
gunstige en efficiënte vervoersmethode.
V: Wat is de betalingstermijn?
A: Ondersteuning Alibaba handelsverzekering bestelling online betalen, T / T,
PayPal enzovoort.
V: Hoe lang is de garantieperiode?
A: Het product wordt geleverd met een beperkte garantie van 1 jaar.
Q: Kun je OEM & ODM leveren
dienstverlening?
A: Ja, ons professionele R&D-team zal u helpen uw ideeën te verwezenlijken
